LMX Дюбель фасадный для изоляционных материалов с металическим стержнем

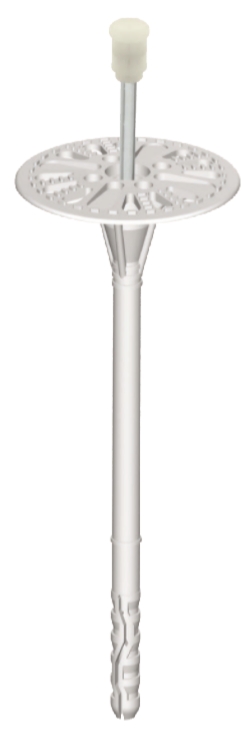

Фото LMX-8

Применение

Дюбель LMX используют для крепления теплоизоляционных материалов: пенопласта и минеральной ваты - к  стенам из керамического или силикатного кирпича, ячеистого бетона и пористых строительных блоков.

Материал
Материал основы  - полиэтилен низкого давления.
Материал распорного элемента (гвоздя) - углеродистая сталь, материал наконечника - полиамид.

Описание

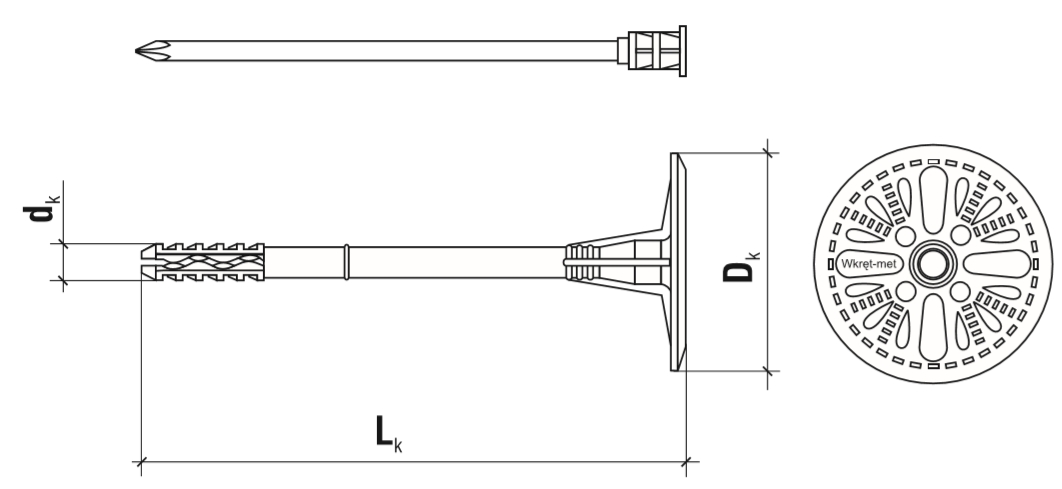

Чертеж LMX-8
  • Специальная конструкция распорной зоны позволяет использовать дюбель LMX для всех типов основ (из керамического или силикатного кирпича, бетона, пористых строительных блоков и т.д.).
  • Полиамидный наконечник на распорном элементе (гвозде) уменьшает теплоотвод стального тела гвоздя, повышая теплоизоляционную эффективность, а также увеличивает коррозионную стойкость стержня.
  • Усовершенствованная конструкция шляпки имеет большое количество полостей, увеличивающих сцепляемость наносимой шпаклевки или других отделочных материалов.
  • Небольшая глубина анкеровки позволяет уменьшить глубину предварительного сверления.
Последовательность монтажа дюбеля LMX

 Без предварительной фрезеровки:

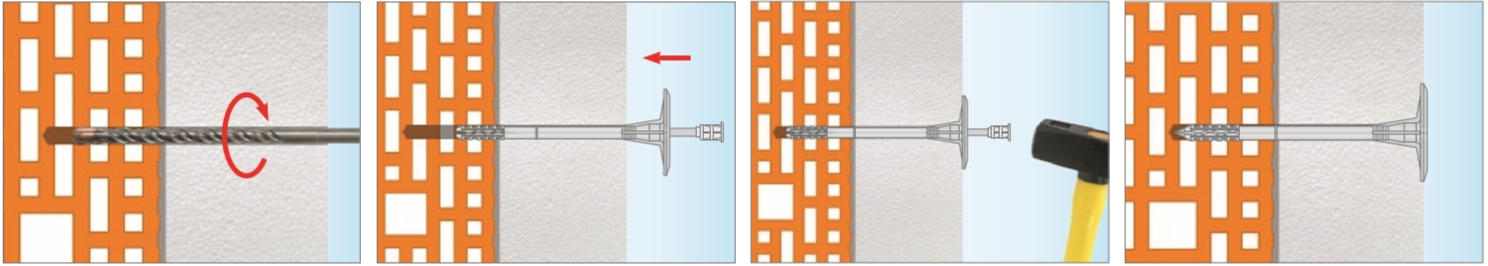

Схема установки LMX-8


С предварительной фрезеровкой:

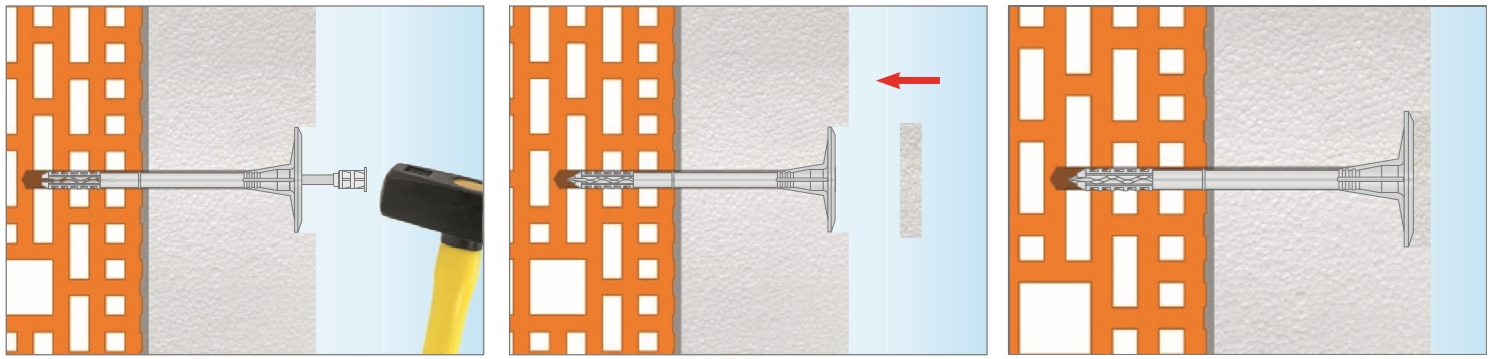

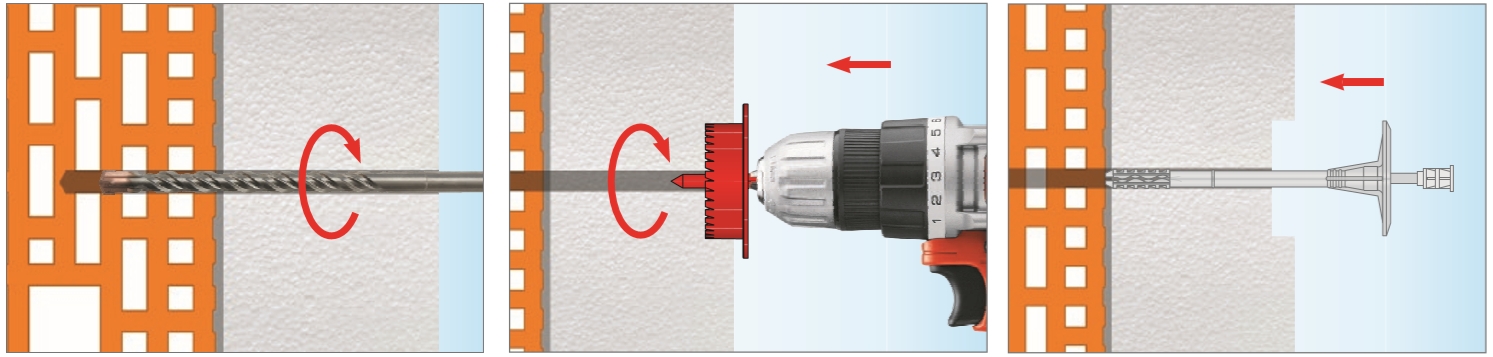

Схема установки LMX-8 с использованием предварительной фрезеровки

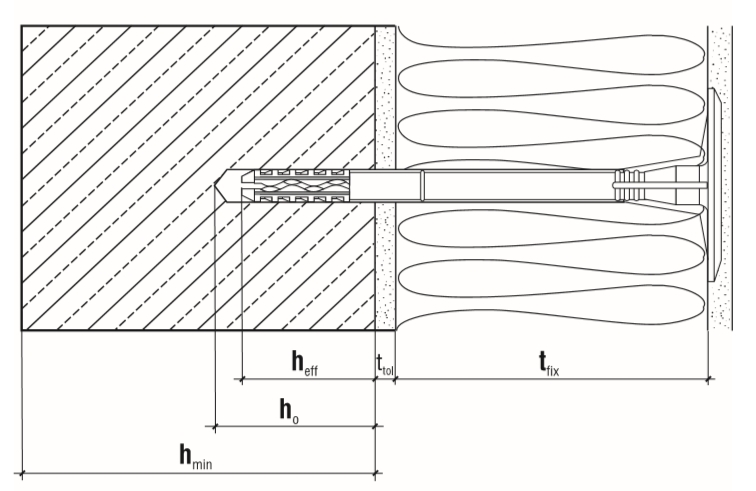

Схема крепления дюбеля
Схема монтажа дюбеля
где  tfix - толщина слоя теплоизоляционного материала,
       ttol  - запас для учёта кривизны стен, учитывающий толщину клеевого слоя,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,

hmin - минимальная толщина материала основы (стены)

Размерный ряд

Диаметр

(мм)

Код

dwxLw

(мм)

Толщина теплоизоляционного  материала

tfix (мм)

Для новых зданий

Для старых зданий

ttol = 10 мм

ttol = 10 мм + 20 мм старой шпаклевки

без фрезеровки

с фрезеровкой

без фрезеровки

с фрезеровкой

8

LMX08095

8x95

60/20*

80/40*

40/-*

60/20*

LMX08115

8x115

80/40*

100/60*

60/20*

80/40*

LMX08135

8x135

100/60*

120/80*

80/40*

100/60*

LMX08155

8x155

120/80*

140/100*

100/60*

120/80*

LMX08175

8x175

140/100*

160/120*

120/80*

140/100*

LMX08195

8x195

160/120*

180/140*

140/100*

160/120*

10

LMX10070

10x70

30/10*

50/30*

10/-*

30/10*

LMX10090

10x90

50/30*

70/50*

30/10*

50/30*

LMX10110

10x110

70/50*

90/70*

50/30*

70/50*

LMX10120

10x120

80/60*

100/80*

60/40*

80/60*

LMX10140

10x140

100/80*

120/100*

80/60*

100/80*

LMX1060

10x160

120/100*

140/120*

100/80*

120/100*

LMX10180

10x180

140/120*

160/140*

120/100*

140/120*

LMX10200

10x200

160/140*

180/160*

140/120*

160/140*

LMX10220

10x220

180/160*

200/180*

160/140*

180/160*

LMX10260

10x260

220/200*

240/220*

200/180*

220/200*


Примечание: через дробь указана толщина теплоизоляционного материала (в числителе - для кирпичного основания, в знаменателе - для бетонного). Например, для дюбеля LMX08095, установленного в кирпичное основание без фрезеровки: длина дюбеля - 95 мм, глубина анкеровки - 25 мм (см. табл. "Остальные размеры"), запас на учёт кривизны стен  - 10 мм, толщина теплоизоляционного слоя - 60 мм.

Остальные размеры

Табл. 1 - Для LMX-8

Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

8

Диаметр шляпки

Dk (мм)

60

Длина анкерного крепления

heff (мм)

25/65*

Глубина просверленного отверстия

ho (мм)

35/75*

Минимальная толщина материала основы

hmin (мм)

100

Рекомендуемая погонная нагрузка на  дюбель

s (кН/мм)

0,5


Табл.2 - Для LMX-10

Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

10

Диаметр шляпки

Dk (мм)

60

Длина анкерного крепления

heff (мм)

30/50*

Глубина просверленного отверстия

ho (мм)

40/60*

Минимальная толщина материала основы

hmin (мм)

100

Рекомендуемая погонная нагрузка на  дюбель

s (кН/мм)

0,5


Рекомендации по монтажу теплоизоляционного материала
  • глубина монтажного отверстия должна быть больше глубины анкеровки дюбеля на 10 мм,
  • монтажные отверстия при креплении плиты следует сверлить перпендикулярно плоскости основы,
  • отверстие перед монтажом дюбеля должно быть тщательно очищено от буровой муки,
  • минимальное расстояние от края основания должно составлять 100 мм,
  • монтаж следует начинать с полной заделки дюбеля в отверстии (при помощи легких ударов молотка),
  • после осадки дюбеля следует ввести распорный элемент (гвоздь) и, ударяя молотком, добиться полного распора всего соединителя,
  • недопустимо осуществлять монтаж дюбеля одновременно с гвоздем,
  • при выборе длины следует основываться на толщине изоляционного материала
