Крепеж для гипсокартона / MOL дюбель стальной MOLLY
Главная Крепеж для гипсокартона MOL дюбель стальной MOLLY
Дюбель MOL-5x88
Дюбель MOL-5x80/88
0.00
руб за тыс. шт


Дюбель MOL-4x21/25
0.00
руб за тыс. шт


Дюбель MOL-4x32/38
0.00
руб за тыс. шт


Дюбель MOL-4x38/45
0.00
руб за тыс. шт


Дюбель MOL-4x46/52
0.00
руб за тыс. шт


Дюбель MOL-4x54/65
0.00
руб за тыс. шт


Дюбель MOL-4x59/71
0.00
руб за тыс. шт


Дюбель MOL-5x37/45
0.00
руб за тыс. шт


Дюбель MOL-5x52/58
0.00
руб за тыс. шт

под заказ
Дюбель MOL-5x65/71
0.00
руб за тыс. шт


Дюбель MOL-6x37/45
0.00
руб за тыс. шт

под заказ
Дюбель MOL-6x52/58
0.00
руб за тыс. шт


Дюбель MOL-6x65/71
0.00
руб за тыс. шт

под заказ
Дюбель MOL-6x80/88
0.00
руб за тыс. шт


MOL дюбель стальной MOLLY

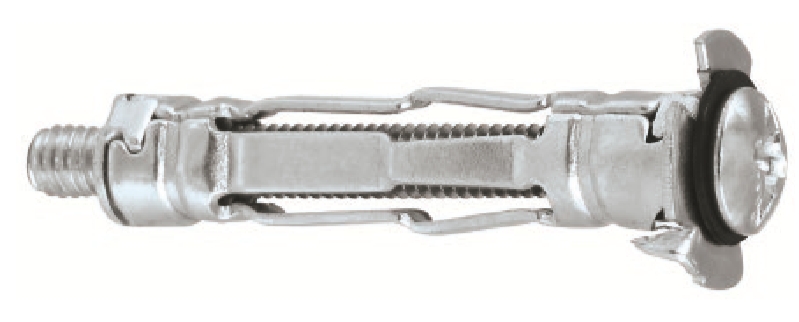

Изображение MOL

Применение
Дюбель MOL используется для монтажа изделий для внутренней отделки помещений с небольшой несущей нагрузкой к листам из гипсокартона и к другим пустотелым основаниям стен и потолков. Также используется для крепления подвесных потолков, уголков. Острые зазубрины предотвращают проворачивание гильзы анкера в процессе установки, обеспечивая надлежащий монтаж.

Материал
Материал дюбеля и винта - сталь с хроматированным цинковым покрытием белого цвета

Чертеж

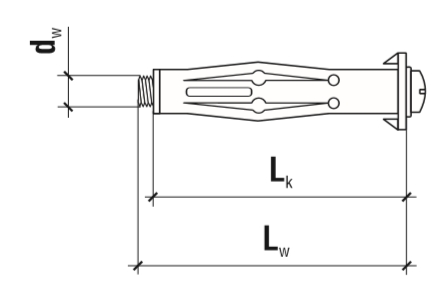

Чертеж

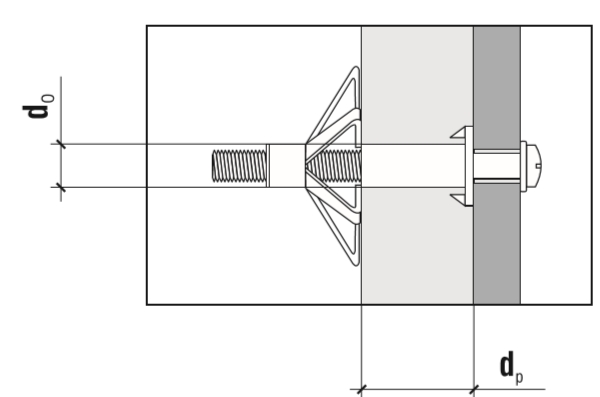

Чертеж с монтажными размерами

Размерный ряд

Диаметр

(мм)

Код

Диаметр и длина винта

dwхLw (мм)

Диаметр монтажного отверстия

do (мм)

Длина стержня

Lk (мм)

Толщина материала основы

dр (мм)

4,0

MOL-04025

M4x25

9

19

2-6

MOL-04038

M4x38

9

32

6-12

MOL-04045

M4x45

9

38

13-16

MOL-04052

M4x52

9

45

20-24

MOL-04065

M4x65

9

54

27-33

5,0

MOL-05045

M5x45

11

37

6-12

MOL-05058

M5x58

11

52

12-16

MOL-05071

M5x71

11

65

24-32

MOL-05088

M5x88

11

80

38-45

6,0

MOL-06045

M6x45

13

37

7-12

MOL-06058

M6x58

13

52

10-16

MOL-06071

M6x71

13

65

24-32

MOL-06088

M6x88

13

80

38-45



Сопротивление выдергиванию крепления

Тип дюбеля и крюка

Нормативное/расчетное сопротивление

(кН)

в гипсокартоне толщиной 9,5 мм

в гипсокартоне толщиной 12,5 мм

в 2-ухслойном гипсокартоне толщиной 12,5 мм

в ДСП толщиной 10 мм

MOL-M4

0,37/0,17

0,40/0,18

0,46/0,21

0,62/0,28

MOL-M5

0,53/0,24

0,78/0,35

0,86/0,39

1,28/0,58

MOL-M6

0,60/0,27

0,95/0,43

1,40/0,63

1,95/0,88

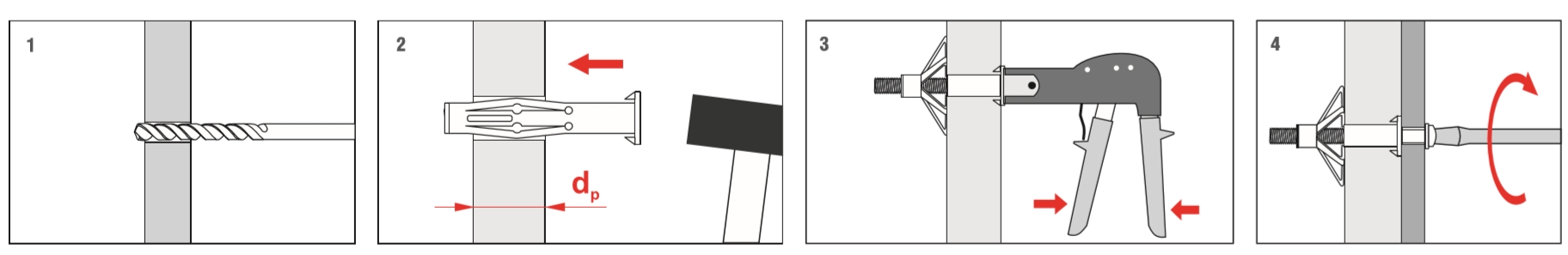

Монтаж дюбеля MOL

Схема монтажа


  • Во время осадки винт следует ввинтить до воротника корпуса.
  • Осадку дюбеля в отверстии следует осуществлять легкими ударами молотка.
  • Дотягивание следует прервать в момент появления сопротивления на рычаге щипцов.
