Крепеж для гипсокартона / GKW Дюбель для ГК бабочка с шурупом
Главная Крепеж для гипсокартона GKW Дюбель для ГК бабочка с шурупом
Дюбель GKW-10
Дюбель GKW-10
0.00
руб за тыс. шт


GKW Дюбель для ГК бабочка с шурупом

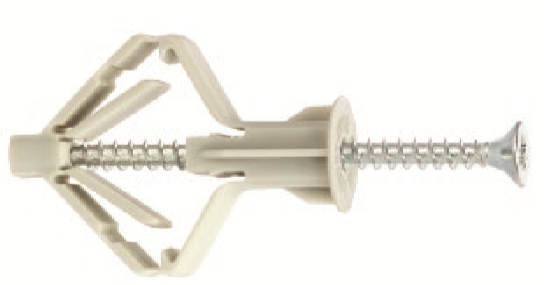

Изображение GKW

Применение
Дюбель GKW используется для крепления легких конструкций к листам из гипсокартона и к другим пустотелым основаниям в помещениях с относительной влажностью не больше 80%.

Материал
Материал дюбеля - нейлон
Материал самореза - низкоуглеродистая сталь с цинковым покрытием белого цинка

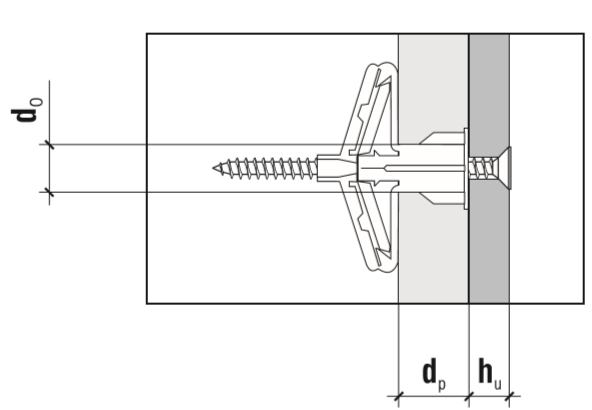

Чертеж

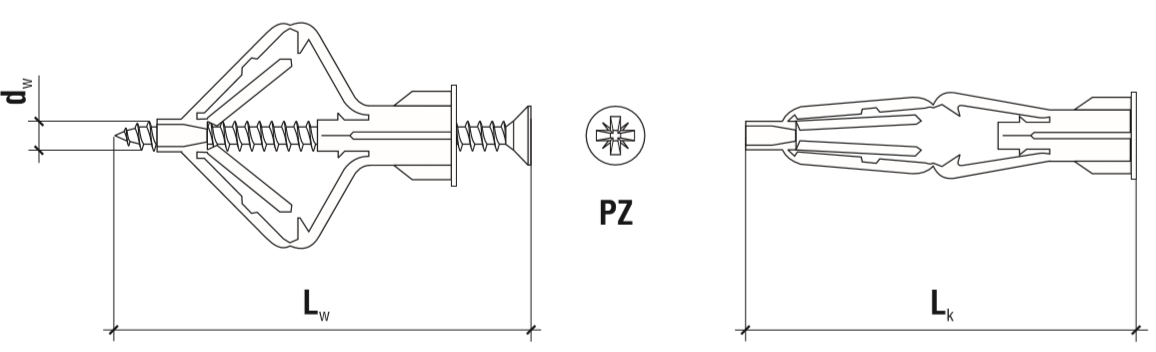

Чертеж GKW




Размерный ряд

Диаметр

(мм)

Код

Диаметр монтажного отверстия

do (мм)

Длина дюбеля

Lk (мм)

Диаметр и длина самореза    dwх Lw (мм)

Минимальная глубина монтажного отверстия

 ho min (мм)

Минимальная глубина анкеровки

hp (мм)

Максимальная толщина основы      hu (мм)

Тип шлица

10

GKW

10

50

3,5x60

35

12

30

PZ-2

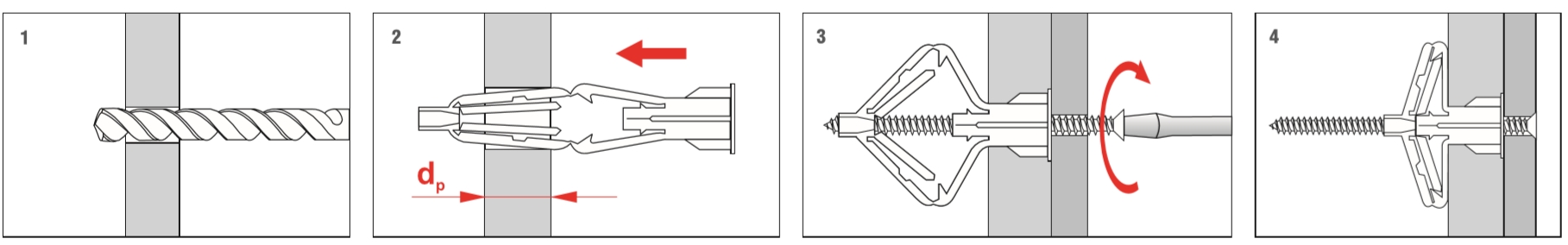

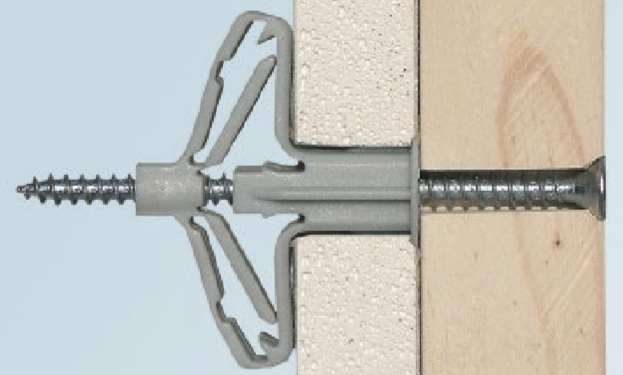

Монтаж дюбеля с саморезом GKW




  1. Сначала просверливается монтажное отверстие диаметром 10 мм.
  2. Затем устанавливается дюбель GKW.
  3. После установки дюбеля производится монтаж изделия с помощью винта.
