Фасадный дюбель / KPR FAST(K) Фасадный анкерный дюбель с кольцом с шурупом с шестигранной головкой
Главная Фасадный дюбель KPR FAST(K) Фасадный анкерный дюбель с кольцом с шурупом с шестигранной головкой
Страница: | 1-20 | 20-40 | 40-60 |   Все позиции
Дюбель с шурупом KPR-FAST-14x 80K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x160K
0.00
руб за тыс. шт

под заказ
Дюбель с шурупом KPR-FAST-10x 80K- OO
0.00
руб за тыс. шт

под заказ
Дюбель с шурупом KPR-FAST-10x230K
0.00
руб за тыс. шт

под заказ
Дюбель с шурупом KPR-FAST-12x140K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-12x160K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x 80K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x100K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x120K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x140K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x160K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x180K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x200K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x230K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x260K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-10x300K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-12x 80K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-12x100K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-12x120K
0.00
руб за тыс. шт


Дюбель с шурупом KPR-FAST-12x180K
0.00
руб за тыс. шт


Страница: | 1-20 | 20-40 | 40-60 |   Все позиции

KPR FAST(K) Фасадный анкерный дюбель с кольцом с шурупом с шестигранной головкой

Виды
Распорные дюбели с шурупом KPR-FAST выпускаются диаметров: 10, 12 и 14 мм - с шурупами следующих типов: из низкоуглеродистой стали с цинковым и горячеоцинкованным покрытием, из нержавеющей стали A4 (10Х17Н13М2).


Применение
Распорный дюбель с шурупом KPR-FAST используются в основном для крепления внешней отделки зданий. Кроме того, такой дюбель применяется при любой облицовке, монтаже теплоизоляции и металлических профилей, для монтажа деревянных конструкций и подвесных элементов. Может использоваться для таких оснований, как камень, бетон, ячеистый бетон, полнотелый и пустотелый кирпич. Конструкция KPR-FAST состоит из цилиндрического анкера, снабженного удлиненными распорными лепестками, а также шестигранного шурупа с фланцем. Почему такие крепежи также называются фасадным? Дело в том, что они оснащены головкой с расширенными краями, особенно тарельчатый дюбель, шляпка которого значительно больше, чем у обычного крепежа. Это особенность сообщает креплению повышенные гидроизоляционные характеристики - широкие края не позволяют влаге проникать в отверстие для дюбеля. Кроме того, широкая головка отлично подходит для тех видов работ, при которых необходима фиксация материала с плотным прижатием к основанию.


Материал

Материал
дюбеля - полипропилен
Материал шурупа - низкоуглеродистая сталь с цинковым
покрытием белого цвета и горячеоцинкованным покрытием.
                               -
нержавеющая сталь.

Описание

  • Шестигранная головка  с TX/SW шлицем (звездочкой) обеспечивает  оптимальную передачу крутящего момента.
  • Длина дюбеля диаметром 10 мм варируется до 300 мм, диаметром 12 и 14 мм - до 360 мм, что позволяет присоединять элементы конструкций максимальной толщиной до 230 и 290 мм соответственно.
  • Уменьшенная резьба гарантирует точную установку шурупа.
  • Крепеж обладает достаточной огнеупорностью (не менее 90 минут).
  • Тарельчатая конструкция дюбеля увеличивает гидроизоляцию - широкие края не позволяют влаге проникнуть внутрь крепежа.

KPR-FAST с диаметром 10мм.

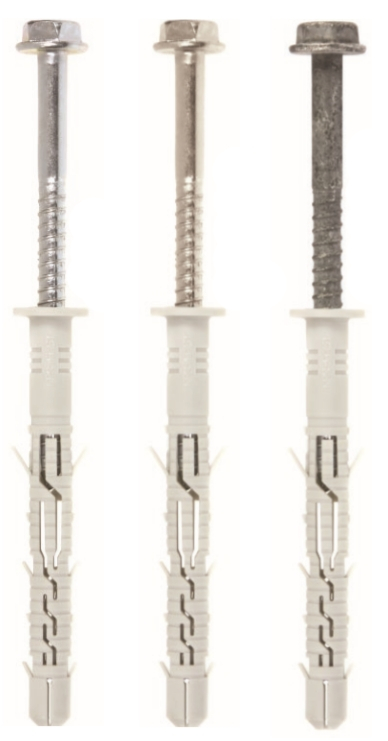

Фото дюбель с шурупом KPR-FAST
      1)                 2)                 3)

1) шуруп с цинковым покрытием
2) шуруп из нержавеющей стали
3) шуруп с горячеоцинкованным покрытием

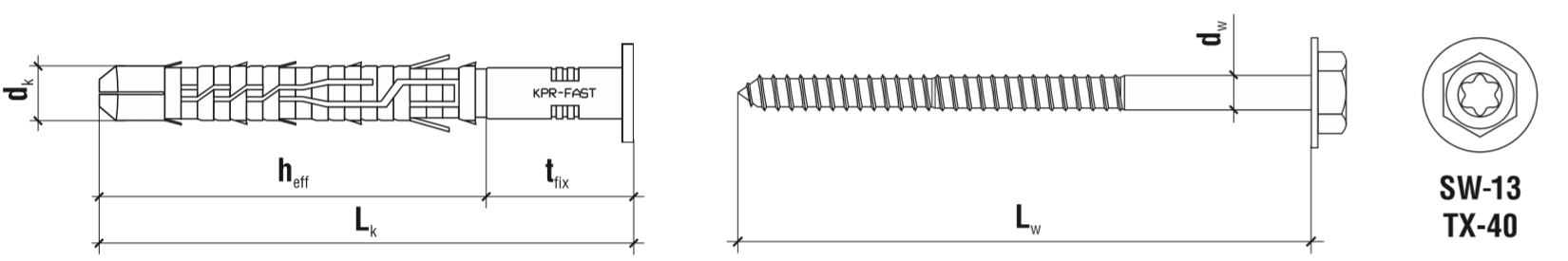

Чертеж
Чертеж KPR-FAST


Маркировка

Диаметр

(мм)

Код дюбеля с цинковым покрытием белого цвета

Код дюбеля из нержавеющей стали A4

Код дюбеля с горячеоцинкованным покрытием

10

KPR-FAST-10080K

KPR-FAST-10080K-A4

KPR-FAST-10080K-00

KPR-FAST-10100K

KPR-FAST-10100K-A4

KPR-FAST-10100K-00

KPR-FAST-10120K

KPR-FAST-10120K-A4

KPR-FAST-10120K-00

KPR-FAST-10140K

KPR-FAST-10140K-A4

KPR-FAST-10140K-00

KPR-FAST-10160K

KPR-FAST-10160K-A4

KPR-FAST-10160K-00

KPR-FAST-10180K

KPR-FAST-10180K-A4

KPR-FAST-10180K-00

KPR-FAST-10200K

KPR-FAST-10200K-A4

KPR-FAST-10200K-00

KPR-FAST-10230K

KPR-FAST-10230K-A4

KPR-FAST-10230K-00

KPR-FAST-10260K

KPR-FAST-10260K-A4

KPR-FAST-10260K-00

KPR-FAST-10300K

KPR-FAST-10300K-A4

KPR-FAST-10300K-00



Размерный ряд

Диаметр

(мм)

Код дюбеля с цинковым покрытием

dkxLk

(мм)

dwxLw

(мм)

Максимальная толщина, присоединяемого элемента    tfix (мм)

Тип шлица

TX

SW

10

KPR-FAST-10080K

10х80

7,0х85

10

TX-40

SW-13

KPR-FAST-10100K

10х100

7,0х105

30

TX-40

SW-13

KPR-FAST-10120K

10х120

7,0х125

50

TX-40

SW-13

KPR-FAST-10140K

10х140

7,0х145

70

TX-40

SW-13

KPR-FAST-10160K

10х160

7,0х165

90

TX-40

SW-13

KPR-FAST-10180K

10х180

7,0х185

110

TX-40

SW-13

KPR-FAST-10200K

10х200

7,0х205

130

TX-40

SW-13

KPR-FAST-10230K

10х230

7,0х235

160

TX-40

SW-13

KPR-FAST-10260K

10х260

7,0х265

190

TX-40

SW-13

KPR-FAST-10300K

10х300

7,0х305

230

TX-40

SW-13




Техническая информация
Чертеж монтажа крепежа
где  tfix - толщина присоединяемого элемента,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,

hmin - минимальная толщина материала основы,
          d0 - диаметр монтажного отверстия,
          сmin - минимальное расстояние от края поверхности основы,
          L0s - минимальное расстояние между дюбелями с шурупом.


Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

10

Диаметр монтажного отверстия

d0 (мм)

10

Глубина анкерного крепления

heff (мм)

70

Глубина просверленного отверстия

ho (мм)

80

Шлиц

-

TX-40/ SW-13



Материал основы

hmin (мм)

cmin (мм)

Бетон класса С16/20 и выше

100

60

Полнотелый керамический кирпич

120

100

Полнотелый силикатный кирпич

120

100

Перфорированный керамический кирпич

180

100

Ячеистый бетон

100

100



KPR-FAST с диаметром 12 и 14 мм.

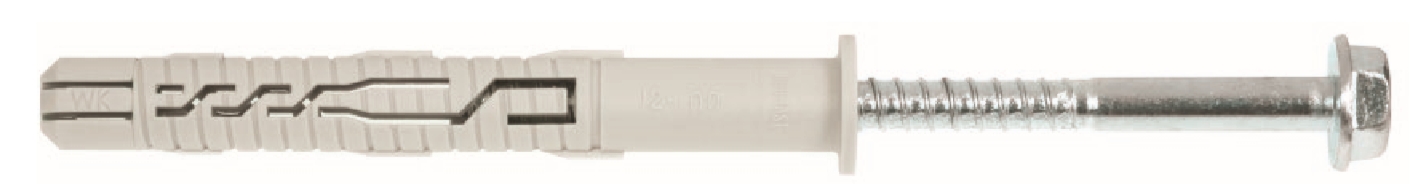

Изображение KPR-FAST

Чертеж

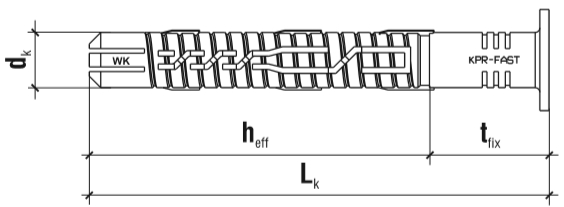

Чертеж KPR-FAST (рис. 1)

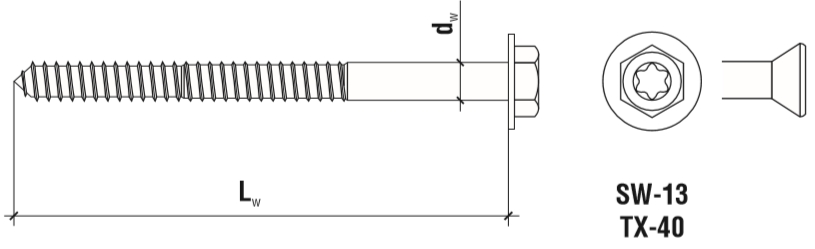

Чертеж KPR-FAST (рис. 2)

Размерный ряд

Диаметр

(мм)

Код

dkxLk

(мм)

dwxLw

(мм)

Максимальная толщина, присоединяемого элемента    tfix (мм)

Тип шлица

TX

SW

12

KPR-FAST-12080K

12х80

8,0х85

10

TX-40

SW-13

KPR-FAST-12100K

12х100

8,0х105

30

TX-40

SW-13

KPR-FAST-12120K

12х120

8,0х125

50

TX-40

SW-13

KPR-FAST-12140K

12х140

8,0х145

70

TX-40

SW-13

KPR-FAST-12160K

12х160

8,0х165

90

TX-40

SW-13

KPR-FAST-12180K

12х180

8,0х185

110

TX-40

SW-13

KPR-FAST-12200K

12х200

8,0х205

130

TX-40

SW-13

KPR-FAST-12230K

12х230

8,0х235

160

TX-40

SW-13

KPR-FAST-12260K

12х260

8,0х265

190

TX-40

SW-13

KPR-FAST-12300K

12х300

8,0х305

230

TX-40

SW-13

KPR-FAST-12330K

12х330

8,0х335

260

TX-40

SW-13

KPR-FAST-12360K

12х360

8,0х365

290

TX-40

SW-13

14

KPR-FAST-14080K

14х80

10x85

10

TX-50

SW-17

KPR-FAST-14100K

14х100

10x105

30

TX-50

SW-17

KPR-FAST-14120K

14х120

10x125

50

TX-50

SW-17

KPR-FAST-14140K

14х140

10x145

70

TX-50

SW-17

KPR-FAST-14160K

14х160

10x165

90

TX-50

SW-17

KPR-FAST-14180K

14х180

10x185

110

TX-50

SW-17

KPR-FAST-14200K

14х200

10x205

130

TX-50

SW-17

KPR-FAST-14230K

14х230

10x235

160

TX-50

SW-17

KPR-FAST-14260K

14х260

10x265

190

TX-50

SW-17

KPR-FAST-14300K

14х300

10x305

230

TX-50

SW-17

KPR-FAST-14330K

14х330

10x335

260

TX-50

SW-17

KPR-FAST-14360K

14х360

10x365

290

TX-50

SW-17



Техническая информация

Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

12/14

Диаметр монтажного отверстия

d0 (мм)

12/14

Длина анкерного крепления

heff (мм)

70

Глубина просверленного отверстия

ho (мм)

80

Шлиц

-

TX-40/ SW-13

TX-50/ SW-17


Материал основы

hmin (мм)

cmin (мм)

Бетон класса С16/20 и выше

100

100

Полнотелый керамический кирпич

120

100

Полнотелый силикатный кирпич

120

100

Перфорированный керамический кирпич

180

100

Ячеистый бетон

180

100

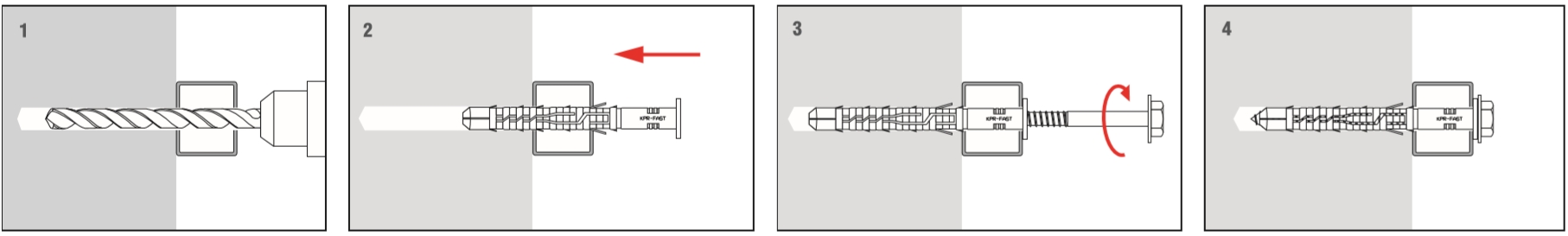

Схема монтажа

Схема монтажа
