Механические анкера / LT (LS) Анкер стальной однораспорный
Главная Механические анкера LT (LS) Анкер стальной однораспорный
Страница: | 1-10 | 10-20 |   Все позиции
Анкер LS- 8x 65
Анкер LS- 8x 65
0.00
руб за шт


Анкер LS-10x 60
Анкер LS-10x 60
0.00
руб за шт


Анкер LS-12x 80
Анкер LS-12x 80
0.00
руб за шт


Анкер LS-14x 80
Анкер LS-14x 80
0.00
руб за шт


Анкер LS-14x120
Анкер LS-14x120
0.00
руб за шт


Анкер LS-14x150
Анкер LS-14x150
0.00
руб за шт


Анкер LS-16x100
Анкер LS-16x100
0.00
руб за шт


Анкер LS-25x160
Анкер LS-25x160
0.00
руб за шт


Анкер LS-30x160
Анкер LS-30x160
0.00
руб за шт


Анкер LT- 8x 50
Анкер LT- 8x 50
0.00
руб за шт


Страница: | 1-10 | 10-20 |   Все позиции

LT (LS) Анкер стальной однораспорный

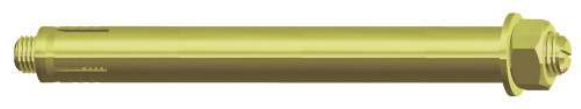

Изображение анкера LT

Применение

Анкер LT представляет из себя стальную втулку с фланцевым концом, в которую вставляется распорный элемент в виде резьбовой шпильки класса прочности 5.8 и фиксируется шестигранной  шайбой. Крепление полностью изготовлено из стали, что дает высокие прочностные и огнеупорные свойства, а цинковое покрытие (минимум 12 мкм) обеспечивает надежную антикоррозионную защиту. Обычно используется для крепления нагруженных конструкций, как металлических опор, балюстрад, крепежных кронштейном.

Примечание.   Анкера LT и LS отличаются изготавливаемым размерным рядом.


Материал - углеродистая сталь с цинковым покрытием белого или желтого цвета

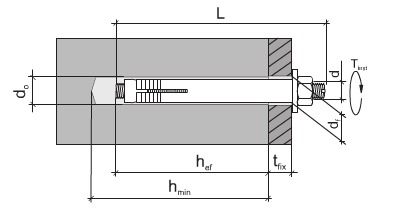

Чертеж
Чертеж

Размерный ряд

Код

Диаметр монтажного отверстия
d0 (мм)

d x L
(мм)

Мин
глубина монтажного отверстия
hmin (мм)

Мин
глубина анкеровки
hef (мм)

Мах
толщина закрепляемого элемента

tfix
(мм)

Резьба гайки

Диаметр монтажного
отверстия

df
(мм)

LT-8x50

8

5x50

45

35

5

М5

10

LT-8x80

8

5x80

45

35

35

М5

10

LT-8x110

8

5x110

45

35

65

М5

10

LT-12x60

12

8x60

60

50

5

М8

14

LT-14x160

14

10x160

90

70

70

М10

16

LT-16x120

16

12x120

90

70

20

М12

18

LT-16x160

16

12x160

90

70

60

М12

18

LT-20x120

20

16x120

100

80

20

М16

22

LT-20x200

20

16x200

100

80

100

М16

22

LT-30x180

30

24x160

140

120

30

М24

32



Код

Диаметр монтажного отверстия
d0 (мм)

d x L
(мм)

Мин
глубина монтажного отверстия
hmin (мм)

Мин глубина анкеровки
hef (мм)

Мах
толщина закрепляемого элемента
tfix (мм)

Резьба гайки

Диаметр
монтажного отверстия
df (мм)

LS-8x65

8

5x65

55

45

5

М5

10

LS-10x60

10

6х60

60

50

5

М6

12

LS-12x80

12

8х80

70

60

5

М8

14

LS-14x80

14

10х80

90

70

5

М10

16

LS-14x120

14

10х120

90

70

30

М10

16

LS-14x150

14

10х150

90

70

60

М10

16

LS-16x100

16

12х100

100

80

5

М12

18

LS-25x160

25

20х160

130

110

30

М20

28

LS-30x160

30

24х160

140

120

20

М24

32




Техническая информация

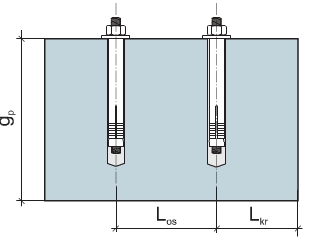

где  gp - минимальная толщина материала основы,

Lkr - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.




Тип дюбеля

gp (мм)

Lkr (мм)

L0s (мм)

LT-8

70

35

70

LT-12

100

50

100

LT-14

140

70

140

LT-16

140

70

140

LT-20

160

80

160

LT-30

240

120

240

LS-8

90

45

90

LS-10

100

50

100

LS-12

120

60

120

LS-14

140

70

140

LS-16

160

80

160

LS-25

220

110

220

LS-30

240

120

240




Прочностные характеристики

Тип дюбеля

Рекомендуемая нагрузка на вырыв

N0 (кН)

Расчетная прочность
на нагрузку крепления крутящим моментом
M0 (кН)

LT-8

1,95

1,90

LT-12

4,96

7,60

LT-14

8,48

15,00

LT-16

9,28

26,00

LT-20

13,27

69,00

LT-30

18,08

223,00

LS-8

2,00

1,90

LS-10

3,54

3,00

LS-12

6,90

7,60

LS-14

9,13

15,00

LS-16

16,09

26,00

LS-25

20,37

130,00

LS-30

26,58

224,00



Схема монтажа

Схема монтажа

  1. Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы.
  2. После этого следует тщательно отчистить отверстие от крошки и пыли.
  3. Затем крепление устанавливается в отверстие и затягивается.
