HX Распорный дюбель с качельным крюком

Применение

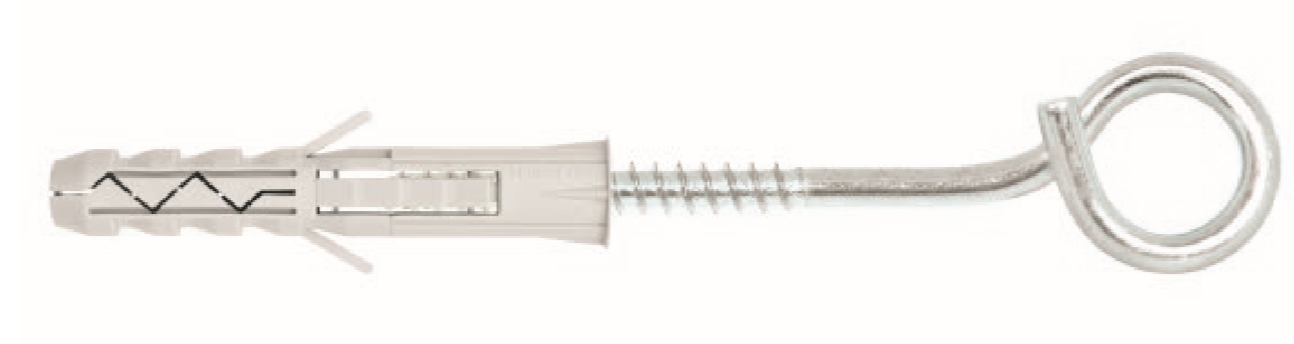

Распорный дюбель с качельным крюком HX –состоит из дюбеля марки KPX и крюка белого цвета. Внешне качельный крюк очень похож на петельный, но здесь петля сделана не сплошной, а в виде спирального кольца. За схожесть с поросячьим хвостиком этот крюк так и называют в народе. Выполнен дюбель из полипропилена, а крюк сделан из оцинкованной стали. Применяется распорный дюбель с крюком для крепления различных элементов к полнотелым основаниям – бетонному, каменному, кирпичному, деревянному. Используя крепежный комплект, можно подвешивать качели, спортивный инвентарь, натягивать веревки и тросы, создавать растяжки при помощи цепей и канатов. Таким образом, дюбель подходит для подвешивания легких и средних по весу конструкций в быту и в промышленных условиях.

Материал
Материал дюбеля - полипропилен
Материал винта крюка - низкоуглеродистая сталь с цинковым покрытием белого цвета

Описание

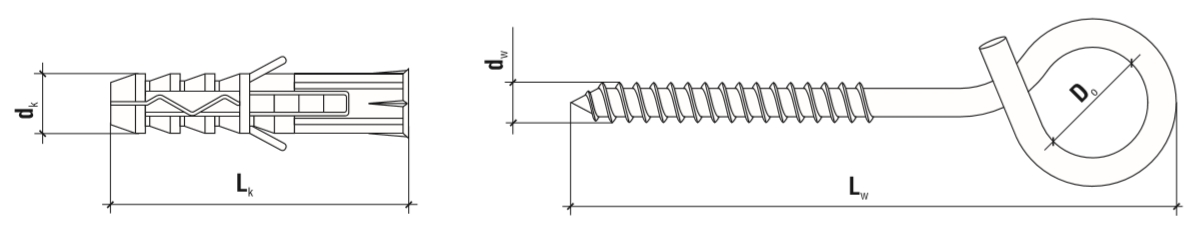

Чертеж HX

Конструкция крюка не позволяет грузу соскакивать при воздействии ветра или других неблагоприятных факторов.
Цинковое покрытие предохраняет крюк от коррозии.
На теле дюпеля предусмотрены специальные лапки и выступы, удерживающие его на месте и не дающие прокручиваться во время установки крюка.
Дюбель обладает внутренними направляющими ребрами для центрирования, помогающими вкрутить крюку без отклонений.
Расширяющиеся края шляпки помогаят установить дюбель правильно, не позволяя ему слишком утопиться в просверленное отверстие.

Размерный ряд

Диаметр

(мм)

Код

d_kxL_k

(мм)

d_wxL_w

(мм)

HX-12

12x60

8,0x120

Техническая информация

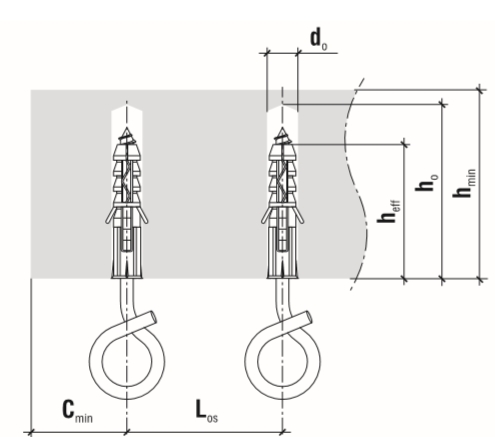

Чертеж с монтажными размера HX

где t_fix - толщина присоединяемого элемента,
heff - глубина анкеровки,
hо - глубина монтажного отверстия,
hmin - минимальная толщина материала основы,
d0 - диаметр монтажного отверстия,
сmin - минимальное расстояние от края поверхности основы,
L0s - минимальное расстояние между дюбелями с шурупом.

Параметр	Обозначение	Значение
Диаметр дюбеля	d_k(мм)	12
Диаметр монтажного отверстия	d₀ (мм)	12
Длина анкерного крепления	h_eff(мм)	60
Глубина просверленного отверстия	h_o(мм)	70

Тип дюбеля	h_min(мм)	c_min(мм)	L_0s(мм)
HX-12	120	60	120

Сопротивление выдергиванию (в кН)

Материал основы	HX-12
Бетон класса С20/25	0,74
Полнотелый керамический кирпич	0,13
Полнотелый силикатный кирпич	0,61
Ячеистый бетон	0,18

Монтаж дюбеля с винтом

Схема монтажа

Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы. Диаметр монтажного отверстия должен быть равен диаметру дюбеля, т.е. 12 мм, а его глубина должна быть на 10 мм больше, чем длина дюбеля (70 мм).
После этого следует тщательно отчистить отверстие от крошки и пыли.
Затем дюбель плотно устанавливается в отверстие.
В дюбель устанавливают и вкручивают крюк.
