Дюбель / HOX Распорный дюбель с петельным крюком
Главная Дюбель HOX Распорный дюбель с петельным крюком
Дюбель HO-14x120
Дюбель HO-14x120
0.00
руб за тыс. шт

под заказ
Дюбель HO-14x160
Дюбель HO-14x160
0.00
руб за тыс. шт

под заказ
Дюбель HO-14x190
Дюбель HO-14x190
0.00
руб за тыс. шт

под заказ
Дюбель HO-14x230
Дюбель HO-14x230
0.00
руб за тыс. шт

под заказ
Дюбель HO-16x160
Дюбель HO-16x160
0.00
руб за тыс. шт

под заказ
Дюбель HO-16x190
Дюбель HO-16x190
0.00
руб за тыс. шт

под заказ
Дюбель HO-16x230
Дюбель HO-16x230
0.00
руб за тыс. шт

под заказ
Дюбель HO-16x300
Дюбель HO-16x300
0.00
руб за тыс. шт

под заказ
Дюбель HO-16x350
0.00
руб за тыс. шт

под заказ

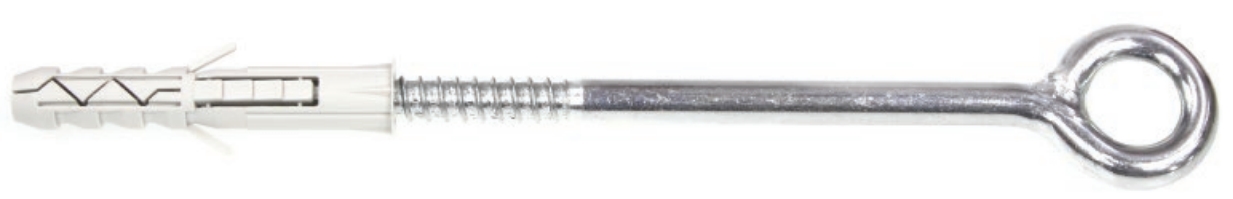

HOX Распорный дюбель с петельным крюком



Применение

Распорный дюбель с крюком HOX состоит из дюбеля марки KNX и шурупа, имеющего на конце петлеобразный крюк. Сам дюбель выполнен из прочного пластикового материала – нейлона, который способен выдерживать большие нагрузки. Крюк с петлей сделан из стали, покрытой хромированным оцинкованным материалом белого цвета. Применяется для крепления строительных лесов, цепей, канатов, подвешивания спортивного инвентаря, качелей, потолочных светильников к полнотелым основаниям – камень, кирпич, бетон. Рифленая поверхность и имеющиеся усики позволяют прочно и надежно зафиксировать любые конструкции, так как прочно сцепляются с поверхностью отверстия. Крюк с петлей из этого комплекта может использоваться многократно, только нужно приобрести для него отдельный дюбель.

Материал
Материал
дюбеля - нейлон
Материал винта крюка - низкоуглеродистая сталь с цинковым
покрытием белого цвета

Описание

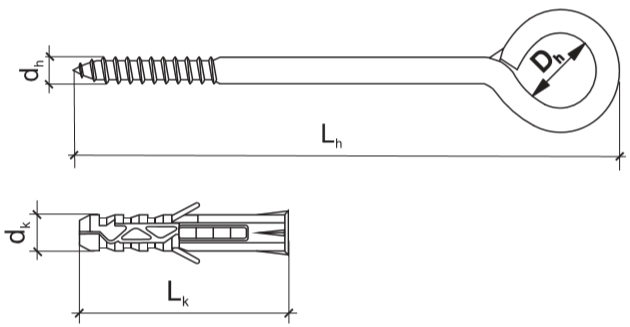

Чертеж




Размерный ряд

Код

dkxLk

(мм)

dhxLh

(мм)

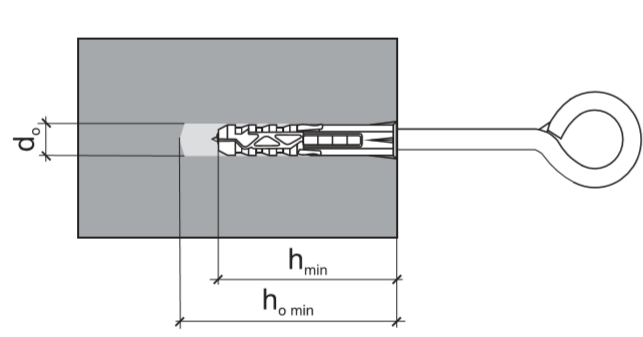

Диаметр монтажного отверстия   d0 (мм)

Мин. глубина сверления h0 min (мм)

Мин. глубина анкеровки hmin (мм)

Диаметр ушка крючка   Dh (мм)

HOX-14x120

14x80

10x165

14

90

80

25

HOX-14x160

14x80

10x205

14

90

80

25

HOX-14x190

14x80

10x235

14

90

80

25

HOX-14x230

14x80

10x275

14

90

80

25

HOX-16x160

16x100

12x210

16

110

100

25

HOX-16x190

16x100

12x240

16

110

100

25

HOX-16x230

16x100

12x280

16

110

100

25

HOX-16x300

16x100

12x350

16

110

100

25

HOX-16x350

16x100

12x400

16

110

100

25



Техническая информация

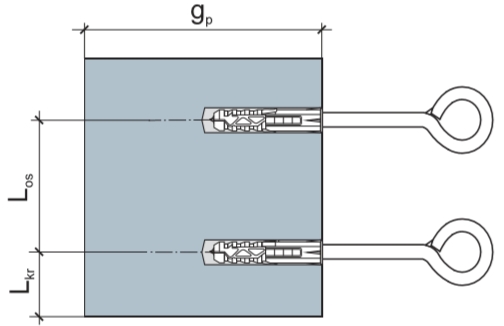

где  gp - минимальная толщина материала основы,

Lkr - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.



Тип дюбеля

gp (мм)

Lkr (мм)

L0s (мм)

HOX-14

160

120

240

HOX-16

200

150

300



Прочностные характеристики

Тип дюбеля

Рекомендуемая нагрузка на вырыв

в бетоне класса не ниже C16/20 (кН)

в полнотелом керамическом кирпиче (кН)

в ячеистом бетоне  (кН)

HOX-14

1,50

0,30

0,20

HOX-16

2,00

0,40

0,25
