Крепеж для теплоизоляции фасадов / TDP Рондоль (полипропилен)
Рондоль TDXP-140
0.00
руб за тыс. шт


Рондоль TDP- 90
0.00
руб за тыс. шт


Рондоль TDP- 60
0.00
руб за тыс. шт


TDP Рондоль (полипропилен)

Применение
Рондоль - это специальная шайба для теплоизоляции. Она представляет из себя отдельную часть дюбеля - верхнюю шайбу без стержня и распорной зоны. Применяется для крепления теплоизоляционных материалов к различным материалам основ.
Рондоль изготовлена из полипропилена - материала, имеющего малую морозоустойчивость, поэтому рондоли TDP применяют для внутреннего утепления.
На нашем сайте рондоль TDP представлена 2-ух видов: TDP-060 и TDP-090.
Они различаются своей конструкцией и предназначены для разных материалов основ.

Материалы основы:

Для TDP-060: деревянные и цементно-волокнистые плиты, тонколистовой металл.
Для TDP-090: бетон, полнотелый керамический и силикатный кирпич, пустотелый кирпич, ячеистый бетон.

Изоляционный материал:
  • пенополистирол,
  • минеральная вата
Материал
Материал рондоли  - полипропилен

Рондоль TDP-060

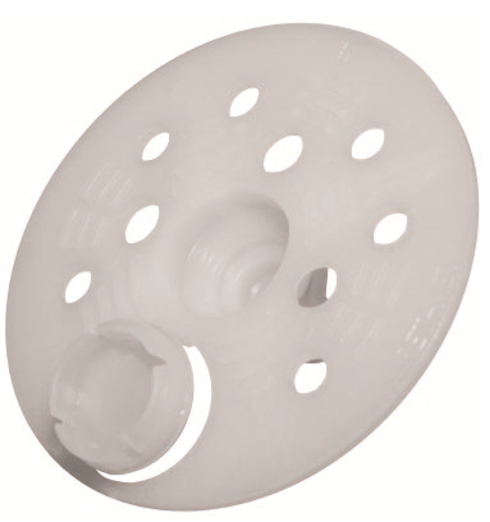

Изображение TD-060

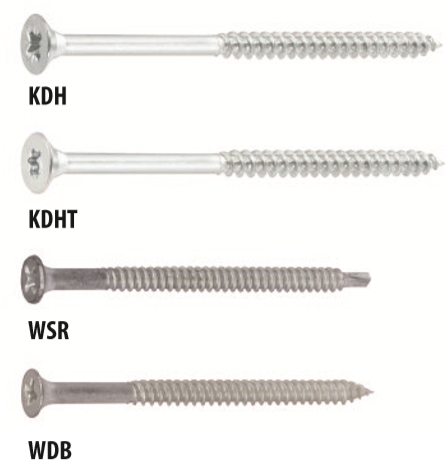

TD-060 следует использовать с саморезами KDH, KDHT,WSR, WDB.


Описание

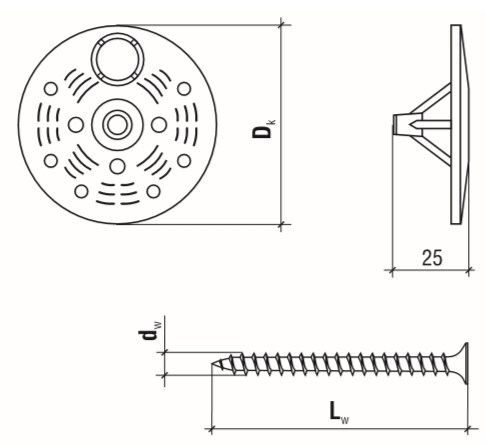

Чертеж TD-060
  • Рондоль TDP-060 следует использовать с саморезами KDH, KDHT,WSR, WDB.
  • Возможность крепелния достаточно большого диапозона толщин изоляционного материала (от 30 до 190 мм).
  • Совмещенный с рондолью колпачок, закупоривая соединение, уменьшает потери теплоты, тем самым увеличивая теплоизоляционные качества соединения.

Размерный ряд

Параметр

Обозначение

Материал основы

Стальной лист толщиной <0,88 мм

Стальной лист толщиной >0,88 мм

Доска, плита OSB

Диаметр самореза

dw (мм)

4,8

4,8

5,0/6,0

Диаметр рондоли

Dk (мм)

64

64

64

Глубина анкерного крепления

heff (мм)

20

20

18



Рекомендуемые саморезы в зависимости от толщины изоляционного материала


Толщина изоляционного материала

Стальной лист толщиной <0,88 мм

Стальной лист толщиной >0,88 мм

Доска, плита OSB, цементно-волокнистая плита

Саморез WDB

Саморез WSR

Саморез KDHT/KDH

30

WDB-48050

WSR-48050

KDHT/KDH-05060

40

WDB-48060

WSR-48060

KDHT/KDH-05070

50

WDB-48070

WSR-48070

KDHT/KDH-05080

60

WDB-48080

WSR-48080

KDHT/KDH-05090

70

WDB-48090

WSR-48090

KDHT/KDH-05100

80

WDB-48100

WSR-48100

KDHT/KDH-06110

90

WDB-48120

WSR-48120

KDHT/KDH-06120

100

WDB-48120

WSR-48120

KDHT/KDH-06140

110

WDB-48140

WSR-48140

KDHT/KDH-06140

120

WDB-48140

WSR-48140

KDHT/KDH-06160

130

WDB-48160

WSR-48160

KDHT/KDH-06160

140

WDB-48160

WSR-48160

KDHT/KDH-06180

150

WDB-48180

WSR-48180

KDHT/KDH-06180

160

WDB-48180

WSR-48180

KDHT/KDH-06200

170

WDB-48200

WSR-48200

KDHT/KDH-06200

180

WDB-48200

WSR-48200

KDHT/KDH-06200

190

WDB-48200

WSR-48200

-



Сопротивление выдергиванию

Материал основы

Толщина материала основы
(мм)

Саморез

Сопротивление выдергиванию
(кН)

Саморез

Сопротивление выдергиванию (кН)

Стальной лист

0,50

WDB

0,24

WSR

0,21

0,75

WDB

0,40

WSR

0,55

0,88

WDB

0,68

WSR

0,87

1,00

-

-

WSR

1,03

1,25

-

-

WSR

1,23

Доска

30,0

KDH5,0

1,19

KDH6,0

1,55

42,0

KDH5,0

2,12

KDH6,0

2,77

Плита OSB

12,5

KDH5,0

0,31

KDH6,0

0,35

18,0

KDH5,0

0,47

KDH6,0

0,51

Древесно-волокнистая плита

12,5

KDH5,0

0,32

KDH6,0

0,22




Последовательность монтажа

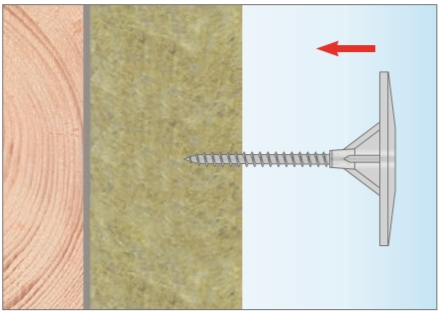

1) Саморез вставляется в гнездо рондоли, и крепление устанавливается в тело заранее приклеенного теплоизоляционного материала.

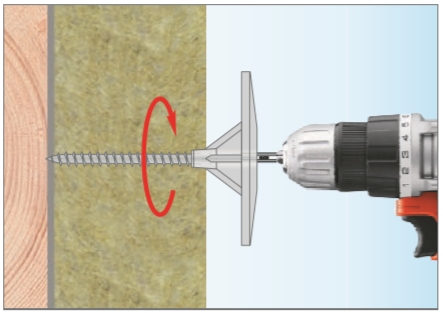

2) С помощью шуруповерта закручиваем саморез вместе с рондолем в материал основы.

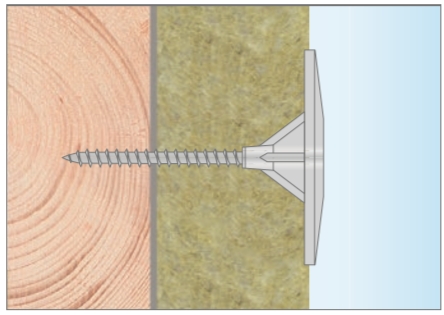

3) После того, как соединитель прикреплен, необходимо оторвать колпачок и закрыть гнездо тарелки.





Рондоль TDP-090

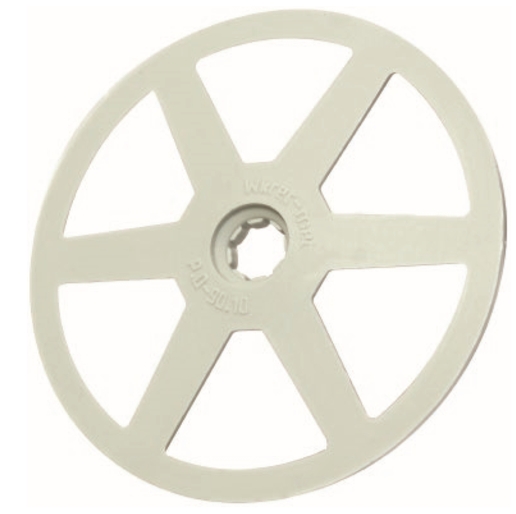

Изображение TD-090

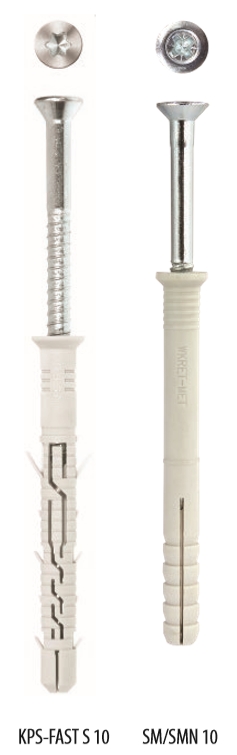

TDP-090 следует использовать с дюбелями с шурупом KPS-FAST S 10, SM/SMN 10.


Описание
Чертеж TD-060
  • Уменьшенная поверхность головки рондоли за счет специальных вырезов, улучшающих сцепляемсть накладываемого строительного раствора.
  • Специальный шлиц в гнезде под дюбель с распорным элементом позволяет использвать разнообразные шурупы (гвозди).

Размерный ряд


Параметр

Обозначение

Дюбель-гвоздь

KPS-FAST 10S

SM/SMN 10

Диаметр самореза

dw (мм)

10

10

Диаметр рондоли

Dk (мм)

90

90

Глубина анкерного крепления

heff (мм)

70

50

Глубина просверленного отверстия

ho (мм)

80

60



Рекомендуемые саморезы в зависимости от толщины изоляционного материала

Толщина изоляционного материала

Материал основы

Бетон, полнотелый керамический и силикатный кирпич

Бетон, полнотелый керамический и силикатный кирпич, пористые строительные блоки, ячеистый бетон

30

SM(SMN) 10080

KPS-FAST 10100 S

40

SM(SMN) 10100

KPS-FAST 10120 S

50

SM(SMN) 10100

KPS-FAST 10120 S

60

SM(SMN) 10120

KPS-FAST 10140 S

70

SM(SMN) 10120

KPS-FAST 10140 S

80

SM(SMN) 10140

KPS-FAST 10160 S

90

SM(SMN) 10140

KPS-FAST 10160 S

100

SM(SMN) 10160

KPS-FAST 10180 S

110

SM(SMN) 10160

KPS-FAST 10180 S

120

SM(SMN) 10180

KPS-FAST 10200 S

130

SM(SMN) 10180

KPS-FAST 10200 S

140

SM(SMN) 10200

KPS-FAST 10230 S

150

SM(SMN) 10200

KPS-FAST 10230 S

160

SM(SMN) 10220

KPS-FAST 10230 S

170

SM(SMN) 10220

KPS-FAST 10260 S

180

-

KPS-FAST 10260 S

190

-

KPS-FAST 10260 S

220

-

KPS-FAST 10300 S




Сопротивление выдергиванию

Материал основы

Саморез

Сопротивление выдергиванию
(кН)

Бетон класса C20/25

KPS-FAST 10S

6,14

SM 10/SMN 10

0,89/1,08

Твердотельные керамический кирпич

KPS-FAST 10S

3,79

SM 10/SMN 10

0,45/1,34

Силикатный кирпич

KPS-FAST 10S

3,72

SM 10/SMN 10

0,45/1,34

Ячеистый бетон 350

KPS-FAST 10S

0,18

SMN 10

-

Ячеистый бетон 650

KPS-FAST 10S

0,86

SMN 10

0,44

Пористый строительный блок

KPS-FAST 10S

0,81

SMN 10

-

Поризованный керамический блок

KPS-FAST 10S

0,48

SMN 10

-



Последовательность монтажа

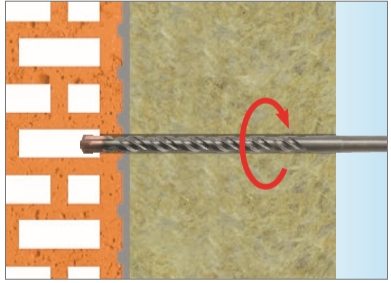

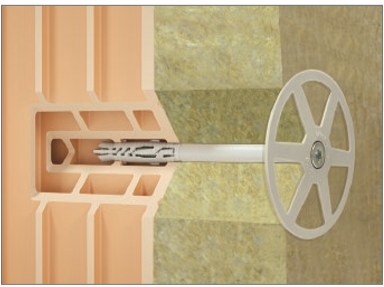

1) Изначально выполняется моннтажное отверстие. Диаметр отвертсия должен быть равен диаметру используемого дюбеля. Глубина просверленного отверстия должна быть на 10 мм больше, чем длина дюбеля.

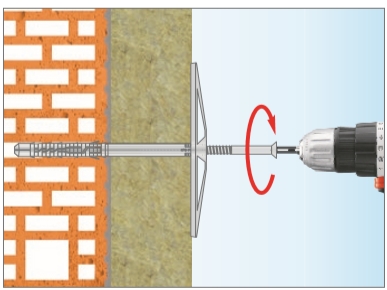

2) Затем дюбель монтируется в просверленное отверстие, распорный элемент (шуруп) вставляется в гнездо рондоля,  центрируется в теле дюбеля благодаря специальным внутренним направляющим и закручивается при  помощи шуруповерта.
