Анкера / LE клиновой анкер
Главная Анкера LE клиновой анкер

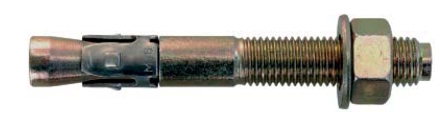

Анкер клиновой фото
  1. Краткое описание
  2. Технические характеристики
    1. Технические данные
    2. Несущие характеристики
    3. Параметры монтажа
    4. Способ монтажа
  3. Купить клиновой анкер

Краткое описание

Клиновой анкер используется для монтажа статически нагруженных элементов стальных конструкций, рам, барьеров, балюстрад и других. конструкций к основанию из армированного и неармированного полнотелого бетона класса не ниже С20/25. Анкер состоит из, шпильки с клиновым элементом на конце, гайки и шайбы. Диаметр клинового элемента чуть больше диаметра отверстия, поэтому при забивании анкера этот элемент заклинивается в отверстии. Основной отличительной особенностью данного анкера является то, что диаметр шпильки равен диаметру отверстия, что позволяет воспринимать значительно большие изгибающие моменты, чем анкера с распорной гильзой. При закручивании гайки, шпилька вытягивается, а клиновой элемент надежно прижимается к конусной части шпильки. После монтажа следует обязательно проверить надежность крепления.

Технические характеристики

Технические характеристики

Материал анкера
Сталь углеродистая
Антикоррозийное покрытие
Электролитическая оцинковка желтого или белого цвета толщиной минимум 12 микрон

Несущие характеристики

Код и размер Глубина анкеровки [мм] Расчетная прочность на нагрузку анкера силой под любым углом к его оси
N0 [кН]
LE -6 35 2,00
LE -8 38/45 2,10/2,50
LE -10 45/50 3,60/4,00
LE -12 60/75 5,60/7,00
LE -16 70/85 7,80/9,50
LE -20 120 14,00
Если установка анкера не является жесткой, то должно учитываться влияние изгибающего момента по формуле:
N<=N0(1-M/M0)

Параметры монтажа

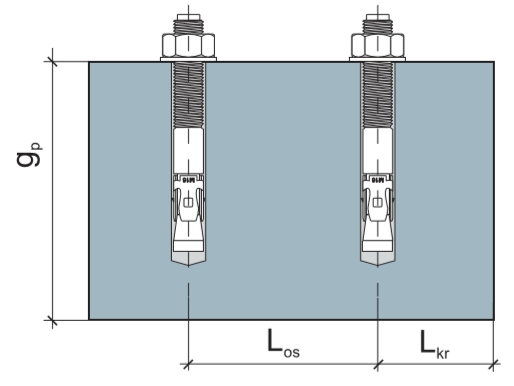

Анкер клиновой параметры монтажа
Код и размер Мин. расстояние между креплениями Los [мм] Минимальное расстояние крепления от края Lkr [мм] Минимальная толщина основания gp [мм]
LE -6 120 70 90
LE -8 170 90 110
LE -10 180 100 120
LE -12 260 150 140
LE -16 300 170 160
LE -20 360 220 200

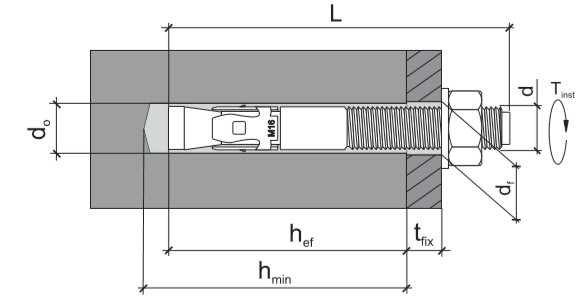

Анкер клиновой схема

Код
и размер

Диаметр сверления

d0 (mm)

Мин. глубина сверления

hmin (mm)

Мин. глубина анкеровки

hef (mm)

Момент затягтвания

Tinst (N*m)

Диаметр и длина распорного элемента
d x L (mm)

Макс. тощина закрепл. элемента
tfix (mm)

Использ.
для затяжки ключ

Диаметр отверстия в закрепляем элементе
df (mm)

LE- 6x40

6

40

27

5

6 x 40

3

10

8

LE- 6x70

6

40

35

5

6 x 70

30

10

8

LE- 6x100

6

40

35

5

6 x 100

60

10

8

LE- 6x120

6

40

35

5

6 x 120

80

10

8

LE- 8x50

8

50

38

15

8 x 50

3

13

10

LE- 8x80

8

55

45

15

8 x 80

22

13

10

LE- 8x105

8

55

45

15

8 x 105

40

13

10

LE- 8x130

8

55

45

15

8 x 130

65

13

10

LE- 8x150

8

55

45

15

8 x 150

85

13

10

LE- 8x160

8

55

45

15

8 x 160

95

13

10

LE- 10x65

10

60

50

30

10 x 65

5

17

12

LE- 10x80

10

60

50

30

10 x 80

15

17

12

LE- 10x95

10

60

50

30

10 x 95

30

17

12

LE- 10x120

10

60

50

30

10 x 120

55

17

12

LE- 10x130

10

60

50

30

10 x 130

65

17

12

LE- 10x150

10

60

50

30

10 x 150

85

17

12

LE- 10x160

10

60

50

30

10 x 160

95

17

12

LE- 10x200

10

60

50

30

10 x 200

125

17

12

LE- 12x75

12

80

60

50

12 x 75

5

19

14

LE- 12x100

12

80

60

50

12 x 100

7

19

14

LE- 12x120

12

80

60

50

12 x 120

5

19

14

LE- 12x150

12

80

60

50

12 x 150

5

19

14

LE- 12x180

12

80

60

50

12 x 180

5

19

14

LE- 12x220

12

80

60

50

12 x 220

5

19

14

LE- 16x105

16

100

75

100

16 x 105

20

22

18

LE- 16x140

16

100

75

100

16 x 140

40

22

18

LE- 16x180

16

100

75

100

16 x 180

70

22

18

LE- 16x200

16

100

75

100

16 x 200

95

22

18

LE- 16x220

16

100

75

100

16 x 220

115

22

18

LE- 16x250

16

100

75

100

16 x 250

145

22

18

LE- 16x280

16

100

75

100

16 x 280

175

22

18

LE- 20x150

20

120

100

200

20 x 150

35

30

22

LE- 20x180

20

120

100

200

20 x 180

65

30

22

LE- 20x200

20

120

100

200

20 x 200

85

30

22

LE- 20x250

20

120

100

200

20 x 250

135

30

22

LE- 20x300

20

120

100

200

20 x 300

185

30

22

LE- 24x160

24

140

120

250

24 x 160

20

36

26

LE- 24x200

24

140

120

250

24 x 160

60

36

26

LE- 24x250

24

140

120

250

24 x 250

110

36

26

LE- 24x300

24

140

120

250

24 x 300

160

36

26

LE- 24x360

24

140

120

250

24 x 360

220

36

26

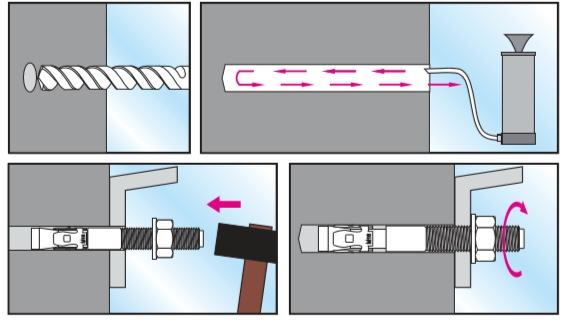

Способ монтажа

Анкер клиновой способ монтажа

Анкер клиновой способ монтажа продолжение
На нашем сайте можно купить клиновой анкер оптом и мелким оптом. Минимальный объем продажи одна упаковка.
