Механические анкера / LM (LMP) Машинный стальной анкер
Главная Механические анкера LM (LMP) Машинный стальной анкер
Анкер LM-12x 80
Анкер LM-12x 80
0.00
руб за шт


Анкер LM-14x 80
Анкер LM-14x 80
0.00
руб за шт


Анкер LMP-14x120
Анкер LMP-14x120
0.00
руб за шт


Анкер LMP-16x130
Анкер LMP-16x130
0.00
руб за шт

под заказ

LM (LMP) Машинный стальной анкер

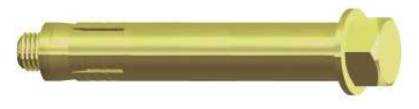

Изображенеи анкера LM

Применение

Анкер LM представляет собой стальную втулку с распорным элементом. В качестве распорного элемента выступает винт с шестигранной фланцевой головкой. Крепление полностью изготовлено из стали, что дает высокие прочностные и огнеупорные свойства, а цинковое покрытие обеспечивает надежную антикоррозионную защиту.Применяется для крепления оборудования и станков, испытывающих вибрационное воздействие, к основе из армированного и неармированного бетона классом не ниже С12/15, полнотелого керамического и силикатного кирпича.

Примечание.  Данные анкера делятся на LM и LMP в зависимости от длины крепежа.


Материал - низкоуглеродистая сталь с цинковым покрытием белого или желтого цвета

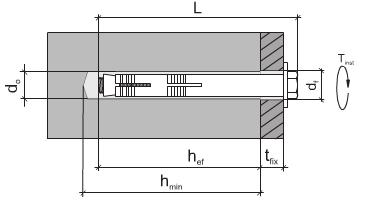

Чертеж
Чертеж

Размерный ряд

Код

Диаметр монтажного отверстия
d0 (мм)

d x L
(мм)

Минимальная глубина монтажного отверстия
hmin (мм)

Минимальная глубина анкеровки
hef
(мм)

Максимальная толщина закрепляемого элемента
tfix
(мм)

Резьба гайки

Диаметр отверстия в закрепляемом элементе
df
(мм)

LM-12

12

8x80

60

50

10

M8

14

LM-14

14

10x80

60

50

10

M10

16

LMP-14

14

10x120

100

90

10

M10

16

LMP-16

16

12x160

135

125

10

M12

18



Прочностные характеристики

Тип дюбеля

Рекомендуемая нагрузка на вырыв  N0 (кН) из материала основы

бетона класса С20/25

полнотелого керамического или силикатного кирпича

LM-12

4,01

3,15

LM-14

6,81

5,25

LMP-14

7,85

6,30

LMP-16

10,88

8,60

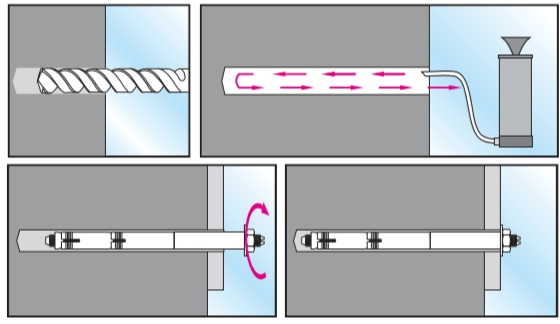

Схема монтажа

Схема монтажа

  1. Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы.
  2. После этого следует тщательно отчистить отверстие от крошки и пыли.
  3. Затем крепление устанавливается в отверстие и затягивается.
