Дюбель / KRX распорный дюбель с шурупом (крестообразный шлиц)
Главная Дюбель KRX распорный дюбель с шурупом (крестообразный шлиц)
Страница: | 1-10 | 10-20 | 20-30 |   Все позиции
Дюбель KRX- 6x30
Дюбель KRX- 6x30
0.00
руб за тыс. шт


Дюбель KRX- 6x35
Дюбель KRX- 6x35
0.00
руб за тыс. шт


Дюбель KRX- 6x40
Дюбель KRX- 6x40
0.00
руб за тыс. шт


Дюбель KRX- 6x50
Дюбель KRX- 6x50
0.00
руб за тыс. шт


Дюбель KRX- 8/4x40
Дюбель KRX- 8/4x40
0.00
руб за тыс. шт


Дюбель KRX- 8/4x45
Дюбель KRX- 8/4x45
0.00
руб за тыс. шт


Дюбель KRX- 8/4x50
Дюбель KRX- 8/4x50
0.00
руб за тыс. шт


Дюбель KRX- 8/4x60
Дюбель KRX- 8/4x60
0.00
руб за тыс. шт


Дюбель KRX- 8/5x 50
Дюбель KRX- 8/5x 50
0.00
руб за тыс. шт


Дюбель KRX- 8/5x 60
Дюбель KRX- 8/5x 60
0.00
руб за тыс. шт

под заказ
Страница: | 1-10 | 10-20 | 20-30 |   Все позиции

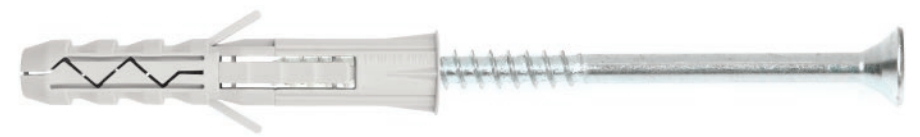

KRX распорный дюбель с шурупом (крестообразный шлиц)


Применение
Распорный дюбель с шурупом KRX используются для крепления строительных элементов (кронштейнов, электроустановочных изделий, реек и т.д.) к основе из полнотелых и пустотелых кирпичей, бетона, камня и пустотелых строительных блоков. Дюбель с шурупом обладает несомненным преимуществом - данная конструкция не требует приложения ударной силы при монтаже. Для того, чтобы установить ее, сначала высверливается отверстие под дюбель, а затем непосредственное в дюбель вкручивается шуруп. Это занимает немного больше времени, но при этом не портится из-за механического воздействия внешнее поверхность, как это может быть при работе молотком. Именно поэтому дюбель с шурупом используется для оформления, декорирования и т.п.

Материал
Материал дюбеля - полипропилен
Материал шурупа - сталь с цинковым покрытием белого цвета


Описание

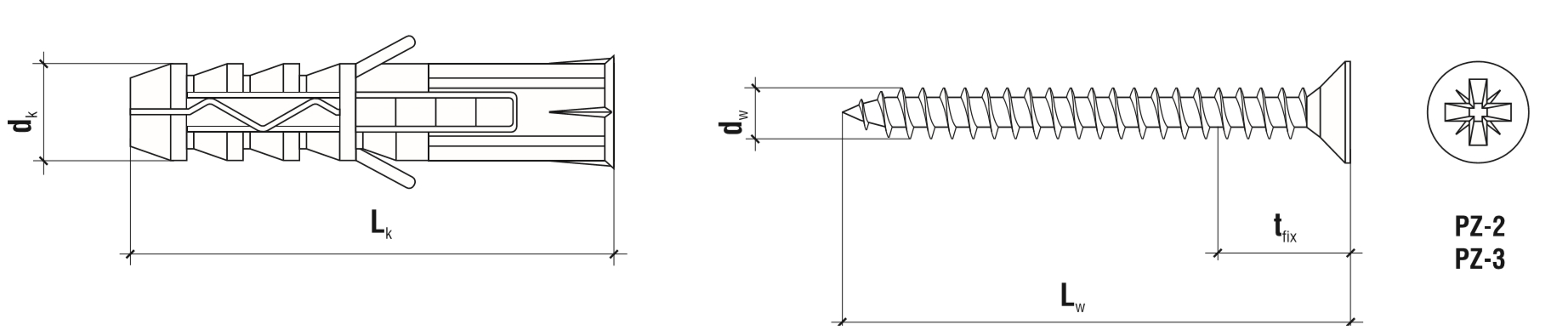

Чертеж KRX
  • На теле дюпеля предусмотрены специальные лапки и выступы, удерживающие его на месте и не дающие прокрычиваться во время установки шурупа. Широкие выступы предохраняют дюбель с шурупом от чрезмерного утопления в материал. Все это делает монтаж простым и быстрым.
  • Дюбель обладает внутренними направляющими желобами, помогающими вкрутить шуруп без отклонений.
  • Шуруп можно использовать также с дюпелями KPX и KNX.
  • Паз PZ-2/PZ-3 (в зависимости от диаметра самореза).

Размерный ряд


Диаметр

(мм)

Код

dkxLk

(мм)

dwxLw

(мм)

tfix

 (мм)

PZ

6,0

KRX-063530

6x30

3,5x30

1

PZ-2

KRX-063535

6x30

3,5x35

5

PZ-2

KRX-063540

6x30

3,5x40

10

PZ-2

KRX-063550

6x30

3,5x50

20

PZ-2

8,0

KRX-084040

8x40

4,0x40

1

PZ-2

KRX-084045

8x40

4,0x45

5

PZ-2

KRX-084050

8x40

4,0x50

10

PZ-2

KRX-084060

8x40

4,0x60

20

PZ-2

KRX-085050

8x50

5,0x50

1

PZ-2

KRX-085060

8x50

5,0x60

10

PZ-2

KRX-085070

8x50

5,0x70

20

PZ-2

KRX-085080

8x50

5,0x80

30

PZ-2

KRX-0850100

8x50

5,0x100

50

PZ-2

10

KRX-105050

10x50

5,0x50

1

PZ-2

KRX-105060

10x50

5,0x60

10

PZ-2

KRX-105070

10x50

5,0x70

20

PZ-2

KRX-105080

10x50

5,0x80

30

PZ-2

KRX-1050100

10x50

5,0x100

50

PZ-2

KRX-106060

10x60

6,0x60

1

PZ-3

KRX-106070

10x60

6,0x70

10

PZ-3

KRX-106080

10x60

6,0x80

20

PZ-3

KRX-1060100

10x60

6,0x100

40

PZ-3

KRX-1060120

10x60

6,0x120

60

PZ-3

12

KRX-126060

12x60

6,0x60

1

PZ-3

KRX-126070

12x60

6,0x70

10

PZ-3

KRX-126080

12x60

6,0x80

20

PZ-3

KRX-1260100

12x60

6,0x100

40

PZ-3

KRX-1260120

12x60

6,0x120

60

PZ-3



Техническая информация

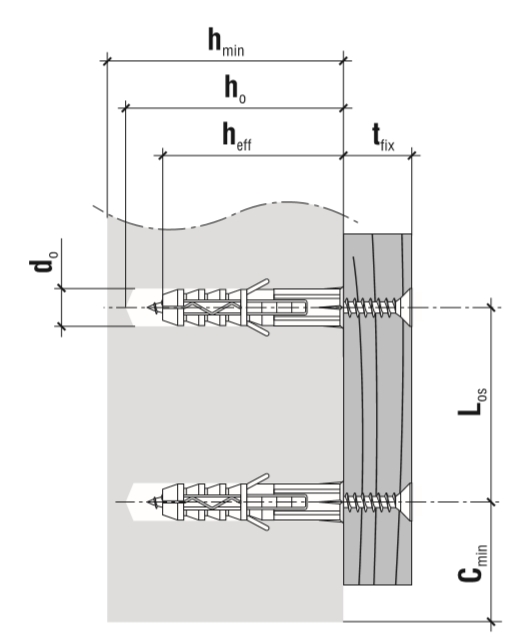

Чертеж монтажа дюпеля с шурупом KRX
где  tfix - толщина присоединяемого элемента,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,

hmin - минимальная толщина материала основы,
       d0 - диаметр монтажного отверстия,
       сmin - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.


Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

6/8/10/12

Диаметр монтажного отверстия

d0 (мм)

6/8/10/12

Длина анкерного крепления

heff (мм)

30/40/50/60

Глубина просверленного отверстия

ho (мм)

40/50/60/70


Тип дюбеля

hmin (мм)

cmin (мм)

L0s (мм)

KRX-6

60

30

60

KRX-8/40

80

40

80

KRX-8/50, KRX-10/50

100

50

100

KRX-10/60, KRX-12

120

60

129

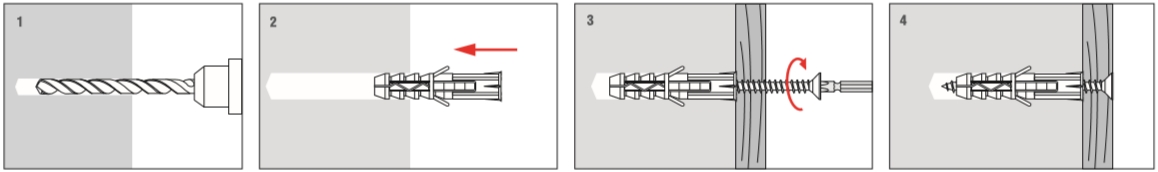

Схема монтажа



Рекомендация по монтажу
  • диаметр сверла должен быть равен диаметру дюбеля,
  • глубина заделки дюбеля равна его длине,
  • глубина отверстия для заделки дюбеля должна быть на 10 мм больше, чем длина дюбеля
