WSW Винты для сэндвич-панелей



Применение

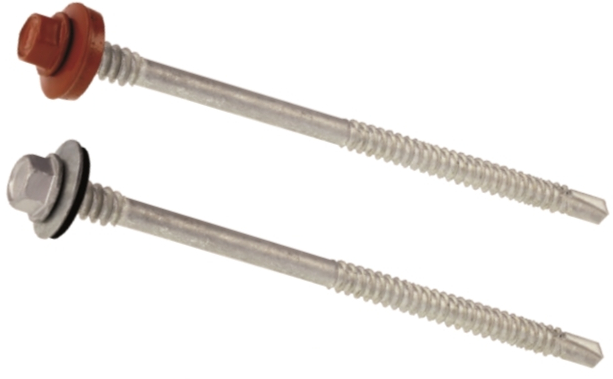

Саморез WSW представляет из себя крепление

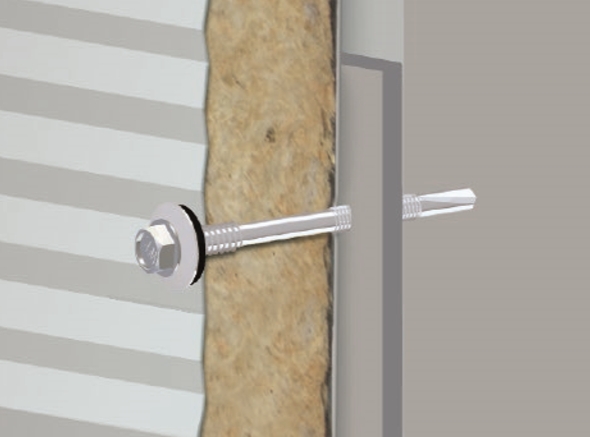

с шестигранной головки с прессшайбой. WSW используются для крепления сэндвичей-панелей к несущим стальным конструкциям толщиной 2-6 мм - для диаметра самореза 6мм (WSW-6), и толщиной 4-12 мм - для диаметра 12 мм (WSW-12). Саморез не требует предварительного сверления монтажного отверстия. Кольцо изготовлено из самовулканизирующейся резины, которая под воздействием солнца запекается и тем самым уплотняет стык.

Материал и покрытие самореза и прессшайбы
Низкоуглеродистая сталь с цинковым покрытием белого цвета

Материал кольца

Этилен-пропиленовый каучук EPDM черного цвета

*Также компания-производитель под заказ изготавливает PEPDM других цветов:
(Таблица цветов от компании-производителя)

Описание

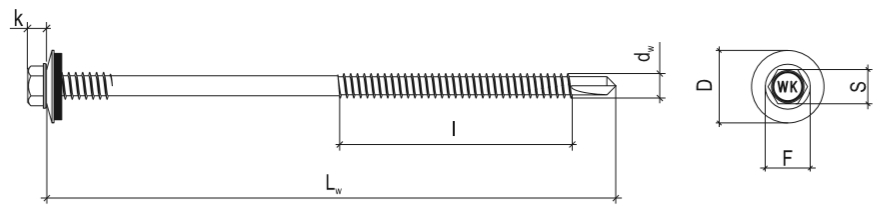

Чертеж

  • Самосверлящий тип крепления облегчает монтаж и позволяет просверлить стальные листы толщиной до 6 мм (для WSW-6), толщиной до 12 мм (для WSW-12).
  • Широкий цветовой диапазон шайб. (под заказ).
  • Клеймо на головки самореза.
  • Цинковое покрытие обеспечивает эффективную анти-коррозионную защита самореза.
  • Резьба под головкой самореза, имеющая большей диаметр (6,3 мм) , чем основная, обеспечивает правильное расположение прессшайбы и позволяет надежно  фиксировать  крепеж без  повреждения поверхности.
  • Длина  саморезов WSW-6 до 275 мм (WSW-12 до 285 мм), что позволяет монтировать сэндвич-панели толщиной до 250 мм.
  • Кольцо обеспечивает герметизацию крепежа, тем самым защищая все соединения от коррозии.

Размерный ряд

Диаметр

(мм)

Код

dwxLw

(мм)

Толщина панели  (мм)

Диаметр прессшайбы (мм)

Длина резьбы

l (мм)

Максимальная толщина металлического основания

5,5

WSW-6-55085

5,5x95

30-60

16

50

6

WSW-6-55105

5,5x115

50-80

16

50

6

WSW-6-55125

5,5x135

50-100

16

70

6

WSW-6-55150

5,5x150

75-125

16

70

6

WSW-6-55175

5,5x175

100-150

16

70

6

WSW-6-55200

5,5x200

125-175

16

70

6

WSW-6-55225

5,5x225

150-200

16

70

6

WSW-6-55275

5,5x275

200-250

16

70

6

WSW-12-55095

5,5x95

30-60

16

50

12

WSW-12-55115

5,5x115

50-80

16

50

12

WSW-12-55135

5,5x135

50-100

16

70

12

WSW-12-55155

5,5x155

70-120

16

70

12

WSW-12-55175

5,5x175

90-140

16

70

12

WSW-12-55195

5,5x195

110-160

16

70

12

WSW-12-55235

5,5x235

150-200

16

70

12

WSW-12-55285

5,5x285

200-250

16

70

12



Остальные технические и монтажные размеры

Параметр

Обозначение

WSW-6/WSW-12

Высота головки

k (мм)

5,4

Диаметр головки

F (мм)

10,5

Тип шлица

-

SW8

Минимальная толщина основы

hmin (мм)

2,0/4,0

Минимальное расстояние между

Smin (мм)

50

Минимальное расстояние от края материалы основы

Cmin (мм)

25



Сопротивление выдергиванию / сопротивление на срез для самореза WSW-6 (кН)

Толщина стальной основы (мм)

Толщина металлического листа сэндвич-панели (мм)

0,40

0,50

0,63

0,75

0,88

1,00

2,0

1,64/0,83

2,37/1,31

2,37/1,63

2,37/1,93

2,37/1,93

2,37/1,93

2,5

1,64/0,83

2,37/1,31

2,37/1,63

2,37/1,93

2,37/1,93

2,37/1,93

3,0

1,64/0,83

2,37/1,31

2,37/1,63

2,37/1,93

2,37/1,93

2,37/1,93

4,0

1,64/0,83

2,37/1,31

3,91/1,63

4,17/1,93

4,17/1,93

4,17/1,93

5,0

1,64/0,83

2,37/1,31

3,91/1,63

4,17/1,93

4,17/1,93

4,17/1,93



Сопротивление выдергиванию / сопротивление на срез для самореза WSW-12 (кН)

Толщина стальной основы (мм)

Толщина металлического листа сэндвич-панели (мм)

0,40

0,50

0,63

0,75

0,88

1,00

4,0

1,64/0,83

3,02/1,33

3,91/1,62

4,17/1,91

4,17/1,91

4,17/1,91

5,0

1,64/0,83

3,02/1,33

3,91/1,62

4,17/1,91

4,17/1,91

4,17/1,91

6,0

1,64/0,83

3,02/1,33

3,91/1,62

4,17/1,91

4,17/1,91

4,17/1,91

8,0

1,64/0,83

3,02/1,33

3,91/1,62

4,17/1,91

4,17/1,91

4,17/1,91

10,0

1,64/0,83

3,02/1,33

3,91/1,62

4,17/1,91

4,17/1,91

4,17/1,91

11,0

1,64/0,83

3,02/1,33

3,91/1,62

4,17/1,91

4,17/1,91

4,17/1,91
