Дюбель / MF Дюбель для монтажа оконных рам и дверных коробок
Главная Дюбель MF Дюбель для монтажа оконных рам и дверных коробок
Страница: | 1-10 | 10-20 |   Все позиции
Дюбель MF-10x202
Дюбель MF-10x202
0.00
руб за тыс. шт

под заказ
Дюбель MF-10x182
Дюбель MF-10x182
0.00
руб за тыс. шт


Дюбель MF-10x152
Дюбель MF-10x152
0.00
руб за тыс. шт

под заказ
Дюбель MF-10x132
Дюбель MF-10x132
0.00
руб за тыс. шт


Дюбель MF-10x112
Дюбель MF-10x112
0.00
руб за тыс. шт

под заказ
Дюбель MF-10x 92
Дюбель MF-10x 92
0.00
руб за тыс. шт

под заказ
Дюбель MF-10x 72
Дюбель MF-10x 72
0.00
руб за тыс. шт


Дюбель MF-10x 52
Дюбель MF-10x 52
0.00
руб за тыс. шт

под заказ
Дюбель MF- 8x172
Дюбель MF- 8x172
0.00
руб за тыс. шт

под заказ
Дюбель MF- 8x152
Дюбель MF- 8x152
0.00
руб за тыс. шт

под заказ
Страница: | 1-10 | 10-20 |   Все позиции

MF Дюбель для монтажа оконных рам и дверных коробок

Изображение MF

Применение

Дюбель с винтом MF применяется для крепления оконных и дверных рам из дерева, пластмассы к основанию из бетона, полнотелого кирпича, натурального камня, пористых блоков и ячеистого бетона. Также используется для монтажа деревянных планок и брусьев.


Материал
Материал
дюбеля - сталь с цинковым покрытием белого цвета
Материал винта -
сталь с цинковым покрытием желтого цвета

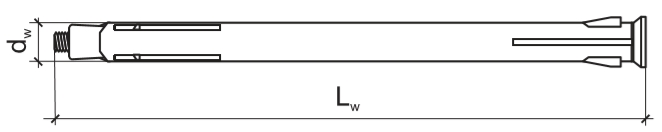

Чертеж

Чертеж MF

Размерный ряд

Код

dkxLk

(мм)

dwxLw

(мм)

Мин. глубина анкеровки

hmin (мм)

Мин. глубина монтажного отверстия         h0 min (мм)

Мин. глубина монтажного отверстия при сквозном монтаже

Макс. толщина детали        hu (мм)

Диаметр головки

Тип шлица

MF-8x72

8x72

6x87

30

50

90

42

13

PZ-3

MF-8x92

8x92

6x107

30

50

110

62

13

PZ-3

MF-8x112

8x112

6x127

30

50

130

82

13

PZ-3

MF-8x132

8x132

6x147

30

50

150

102

13

PZ-3

MF-8x152

8x152

6x167

30

50

170

122

13

PZ-3

MF-8x172

8x172

6x197

30

50

200

152

13

PZ-3

MF-10x52

10x52

6x217

30

50

220

172

13

PZ-3

MF-10x72

10x72

6x87

30

50

90

42

13

PZ-3

MF-10x92

10x92

6x107

30

50

110

62

13

PZ-3

MF-10x112

10x112

6x127

30

50

130

82

13

PZ-3

MF-10x132

10x132

6x147

30

50

150

102

13

PZ-3

MF-10x152

10x152

6x167

30

50

170

122

13

PZ-3

MF-10x182

10x182

6x197

30

50

200

152

13

PZ-3

MF-10x202

10x202

6x217

30

50

220

172

13

PZ-3

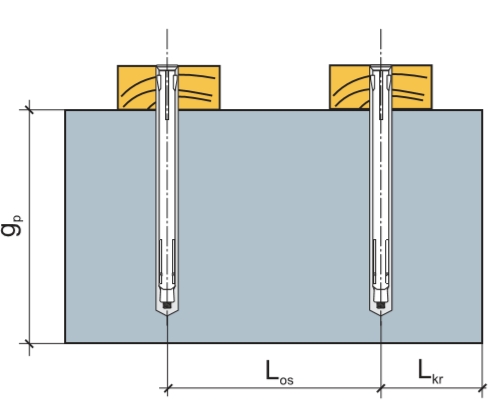

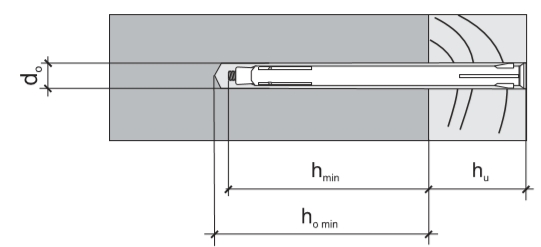

Техническая информация



где hu  - толщина присоединяемого элемента,
       hо min  - глубина монтажного отверстия,

hmin - минимальная глубина анкеровки,
       gp - минимальная толщина материала основы,
       d0 - диаметр монтажного отверстия,

Lkr - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.



Материал основы

gp (мм)

Lkr (мм)

L0s (мм)

Бетон, полнотелый кирпич

60

60

120

Пористые строительные блоки, ячеистый бетон

100

100

200

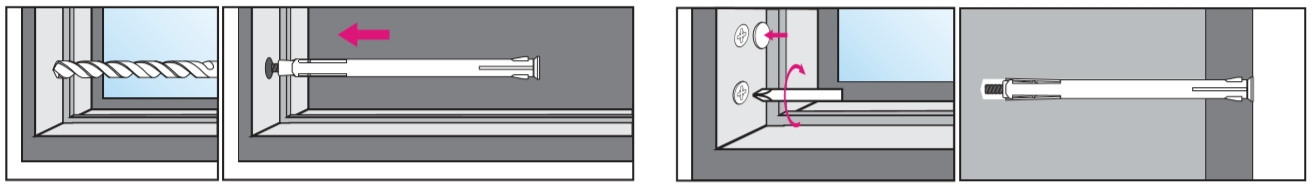

Схема монтажа
