Механические анкера / LTP Стальной анкер двойного распирания
Главная Механические анкера LTP Стальной анкер двойного распирания
Страница: | 1-10 | 10-20 | 20-30 | 30-40 | 40-50 | 50-60 | 60-70 | 70-80 | 80-90 | 90-100 |   Все позиции
Анкер KLTP-30x350
Анкер LTP-30x350K
0.00
руб за шт


Анкер KLTP-25x350
Анкер LTP-25x350K
0.00
руб за шт

под заказ
Анкер KLTP-25x400
Анкер LTP-25x400K
0.00
руб за шт


Анкер KLTP-30x200
Анкер LTP-30x200K
0.00
руб за шт


Анкер KLTP-30x250
Анкер LTP-30x250K
0.00
руб за шт


Анкер KLTP-25x200
Анкер LTP-25x200K
0.00
руб за шт


Анкер KLTP-25x220
Анкер LTP-25x220K
0.00
руб за шт


Анкер KLTP-25x250
Анкер LTP-25x250K
0.00
руб за шт


Анкер KLTP-25x300
Анкер LTP-25x300K
0.00
руб за шт


Анкер KLTP-20x400
Анкер LTP-20x400K
0.00
руб за шт

под заказ
Страница: | 1-10 | 10-20 | 20-30 | 30-40 | 40-50 | 50-60 | 60-70 | 70-80 | 80-90 | 90-100 |   Все позиции

LTP Стальной анкер двойного распирания


Применение

Анкер LTP представляет из себя стальную втулку с распорным элементом в виде резьбовой шпильки с шайбой и гайкой. Крепление полностью изготовлено из стали, что дает высокие прочностные и огнеупорные свойства, а цинковое покрытие (минимум 12 мкм) обеспечивает надежную антикоррозионную защиту. LTP используется для крепления таких статически нагруженных конструкций, как балюстрады, барьеры, а также для средненагруженных креплений механизмов и элементов машин.

Материал - углеродистая сталь с цинковым покрытием белого или желтого цвета

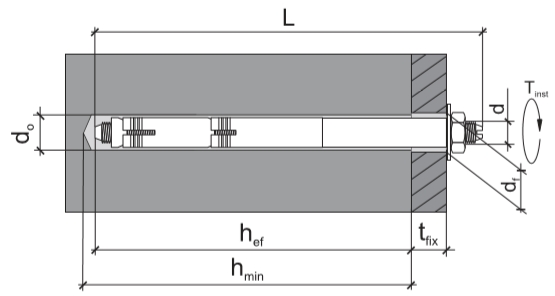

Чертеж
Чертеж


Размерный ряд


Код

Диаметр монтажного отверстия
d0 (мм)

d x L
(мм)

Минимальная глубина монтажного отверстия

hmin (мм)

Минимальная глубина анкеровки

hef (мм)

Максимальная толщина закрепляемого элемента
tfix (мм)

Резьба гайки

Диаметр монтажного отверстия

df (мм)

LTP-10

10

6х100

70

60

20

М6

12

LTP-10

10

6х150

70

60

70

М6

12

LTP-10

10

6х200

70

60

70

М6

12

LTP-12

12

8х100

75

65

15

М8

14

LTP-12

12

8х120

75

65

35

М8

14

LTP-12

12

8х150

75

65

65

М8

14

LTP-12

12

8х180

75

65

95

М8

14

LTP-12

12

8х200

75

65

116

М8

14

LTP-12

12

8х250

75

65

165

М8

14

LTP-12

12

8х300

75

65

215

М8

14

LTP-12

12

8х330

75

65

245

М8

14

LTP-12

12

8х350

75

65

265

М8

14

LTP-12

12

8х400

75

65

315

М8

14

LTP-14

14

10х100

90

70

5

М10

16

LTP-14

14

10х120

90

70

25

М10

16

LTP-14

14

10х150

90

70

55

М10

16

LTP-14

14

10х180

90

70

85

М10

16

LTP-14

14

10х200

90

70

105

М10

16

LTP-14

14

10х250

90

70

155

М10

16

LTP-14

14

10х300

90

70

205

М10

16

LTP-14

14

10х350

90

70

255

М10

16

LTP-14

14

10х400

90

70

305

М10

16

LTP-16

16

12х120

105

85

10

М12

18

LTP-16

16

12х140

105

85

30

М12

18

LTP-16

16

12х160

105

85

50

М12

18

LTP-16

16

12х180

105

85

70

М12

18

LTP-16

16

12х200

105

85

90

М12

18

LTP-16

16

12х250

105

85

140

М12

18

LTP-16

16

12х300

105

85

190

М12

18

LTP-16

16

12х350

105

85

240

М12

18

LTP-16

16

12х400

105

85

290

М12

18

LTP-20

20

16х160

120

100

35

М16

22

LTP-20

20

16х180

120

100

55

М16

22

LTP-20

20

16х200

120

100

75

М16

22

LTP-20

20

16х250

120

100

125

М16

22

LTP-20

20

16х300

120

100

175

М16

22

LTP-20

20

16х350

120

100

225

М16

22

LTP-20

20

16х400

120

100

275

М16

22

LTP-20

20

16х600

120

100

475

М16

22

LTP-25

25

20х160

130

110

20

М20

28

LTP-25

25

20х180

130

110

40

М20

28

LTP-25

25

20х200

130

110

60

М20

28

LTP-25

25

20х250

130

110

110

М20

28

LTP-25

25

20х300

130

110

160

М20

28

LTP-25

25

20х350

130

110

210

М20

28

LTP-25

25

20х400

130

110

260

М20

28

LTP-30

30

24х200

140

120

50

М24

32

LTP-30

30

24х250

140

120

100

М24

32

LTP-30

30

24х350

140

120

200

М24

32

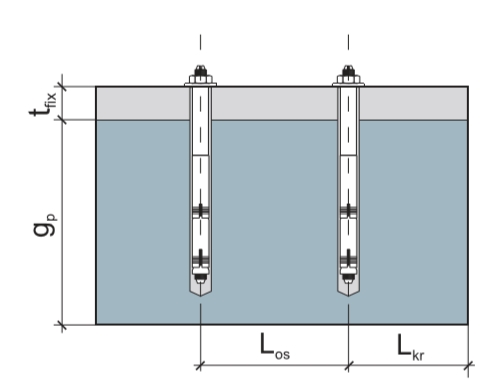

Техническая информация


где  gp - минимальная толщина материала основы,

Lkr - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.



Тип дюбеля

gp (мм)

Lkr (мм)

L0s (мм)

LTP-10

90

120

210

LTP-12

97,5

130

227,5

LTP-14

105

140

245

LTP-16

127,5

170

297,5

LTP-20

150

200

350

LTP-25

165

220

385

LTP-30

180

240

420



Прочностные характеристики

Тип дюбеля

Рекомендуемая нагрузка на вырыв

NRx (кН)

Расчетная прочность на нагрузку крепления силой под любым углом

N0 (кН)

Расчетная прочность на нагрузку крепления крутящим моментом

M0 (кН)

LTP-10

9,29

3,10

3,00

LTP-12

17,01

5,67

7,60

LTP-14

23,07

7,69

15,00

LTP-16

30,12

10,04

26,00

LTP-20

48,34

16,11

69,00

LTP-25

55,40

18,47

130,00

LTP-30

62,89

20,96

224,00



Схема монтажа

Схема монтажа

  1. Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы.
  2. После этого следует тщательно отчистить отверстие от крошки и пыли.
  3. Затем крепление устанавливается в отверстие и затягивается.
