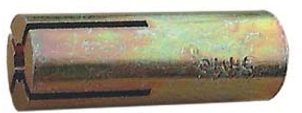

TSW Ударная распорная гильза


Применение

TSW представляет распорную ударную распорную цангу, изготовленную из стали. Применяется в качестве распорного элемента для метрических винтов, болтов, резьбовых шпилек и другого крепежа с метрическим креплением, для которых обязательным условием является огнеустойчивость. Материалом основания является конструкционный бетон, армированный и неармированный, полнотелый кирпич, а также натуральный камень. Цинковое цпокрытие (минимум 12 мкм) обеспечивает надежную антикоррозионную защиту.

Материал - сталь с цинковым покрытием

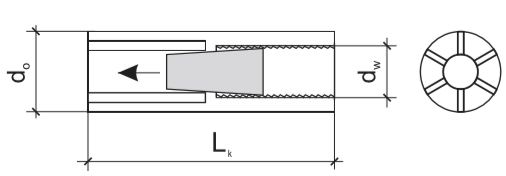

Чертеж
Чертеж

Размерный ряд

Код

Диаметр монтажного отверстия

d0 (мм)

Длина дюбеля   L (мм)

Минимальная глубина анкеровки     hef (мм)

Минимальная глубина монтажного отверстия     hmin (мм)

Тип резьбы

TSW-6

8

25

25

35

М6

TSW-8

10

30

30

40

М8

TSW-10

12

40

40

50

М10

TSW-12

15

50

50

60

М12

TSW-16

20

65

65

75

М16

TSW-20

25

80

80

90

М20



Техническая информация




где  gp - минимальная толщина материала основы,

Lkr - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.

Тип дюбеля

gp (мм)

Lkr (мм)

Los (мм)

TSW-6

50

50

100

TSW-8

60

60

120

TSW-10

80

80

160

TSW-12

100

100

200

TSW-16

130

130

260

TSW-20

170

150

300



Сопротивление выдергиванию из различных материалов основы

Тип дюбеля

Сопротивление выдергиванию (кН) из материала основы

Бетона класса С20/25

Бетона класса С12/15

Полнотелого кирпича

TSW-6

3,47

2,43

2,43

TSW-8

5,69

3,98

3,98

TSW-10

8,60

6,02

6,02

TSW-12

11,90

8,33

8,33

TSW-16

16,90

11,83

11,83

TSW-20

170

150

300
