KPO Фасадный дюбель с винтом (головка с пресс-шайбой)

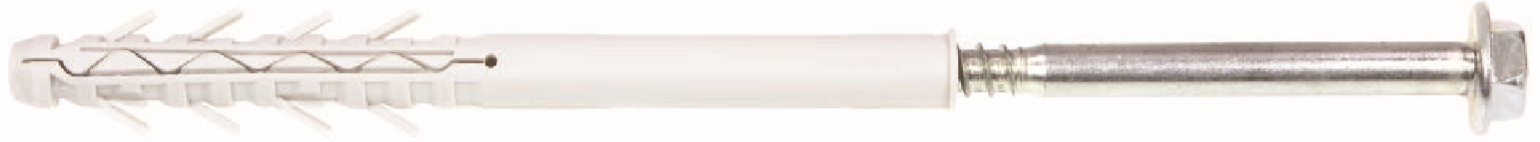

Изображение KPO

Применение
Дюбель с винтом KPO применяется для соединения элементов из дерева или стали, имеющих толщину стенок 30 мм, а также для крепления конструкций, рассчитанных на большую нагрузку. Основанием для крепления могут выступать бетонные, газобетонные основания, пустотелый кирпич. KPO состоит из распорного дюбеля и шурупа с головкой в форме шестигранника с буртиком. Изготовлен дюбель из нейлона – надежного и долговечного полимера, сохраняющего свои характеристики даже при температурных перепадах от -40 до +80ºС, поэтому этот дюбель применяется для внешних работ.

Материал
Материал дюбеля - нейлон
Материал винта - низкоуглеродистая сталь с цинковым
покрытием белого цвета

Описание

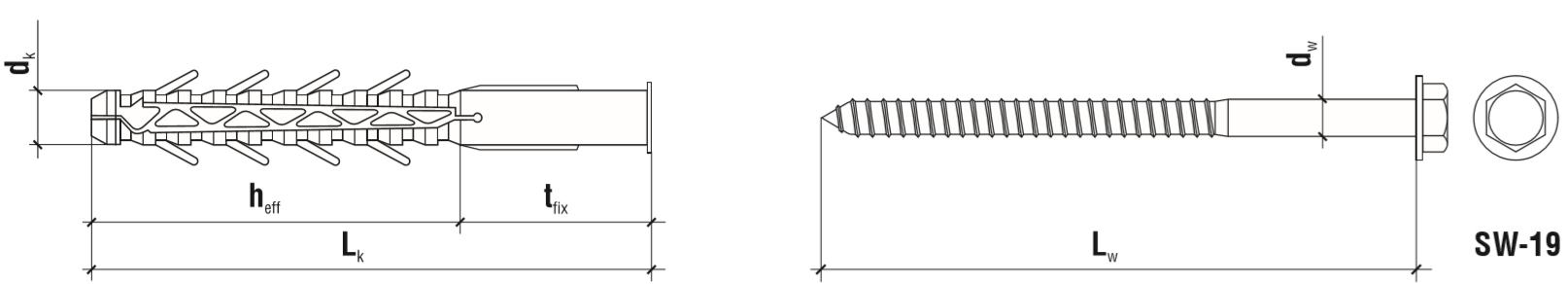

Чертеж дюбеля KPO
  • Торцевая шестигранная головка (SW-19) позволяет закрутить винт c необходимой силой, например, с помощью динамометрического ключа. Сама головка самого крепежа имеет наружный диаметр размером 29,5 мм, за счет чего есть возможность увеличивать площадь прижима без дополнительного использования подкладки.
  • Рельефная поверхность дюбеля с усикам не позволяют ему проворачиваться и выпадать из отверстия во время монтажа.
  • Большая глубина анкеровки (120 мм) позволяет использовать дюбель с винтом для всех материалов основ, обеспечивая необходимые прочностные характеристики.
  • Длина дюбеля варируется до 240 мм, это позволяет присоединять материалы толщиной 120 мм.

Размерный ряд

Диаметр

(мм)

Код

dkxLk

(мм)

dwxLw

(мм)

Максимальная толщина, присоединяемого элемента tfix (мм)

Тип шлица

SW

16

KPO-16140

16x140

12x150

20

SW-19

KPO-16160

16x160

12x170

40

SW-19

KPO-16200

16x200

12x210

80

SW-19

KPO-16240

16x240

12x250

120

SW-19



Техническая информация

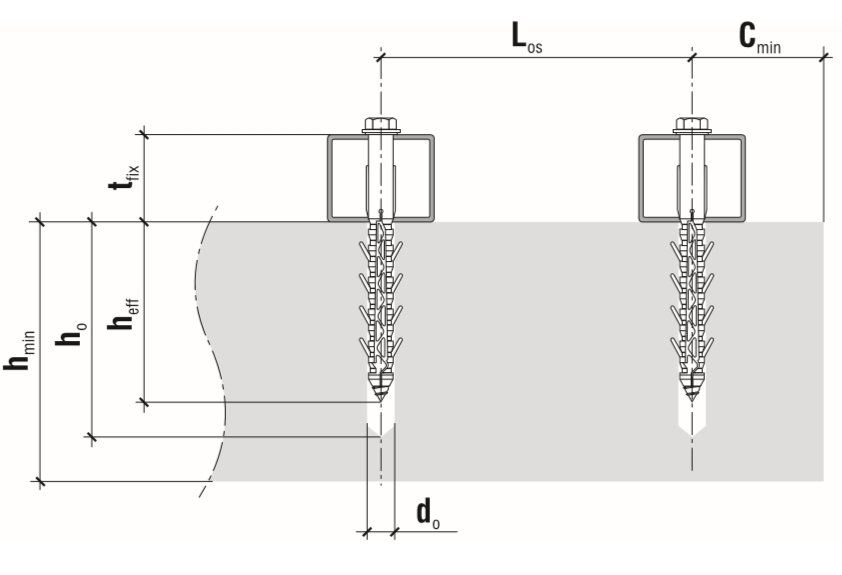

Чертеж с монтажными размерами
где tfix - толщина присоединяемого элемента,
heff - глубина анкеровки,
hо - глубина монтажного отверстия,
hmin - минимальная толщина материала основы,
d0 - диаметр монтажного отверстия,
сmin - минимальное расстояние от края поверхности основы,
L0s - минимальное расстояние между дюбелями с шурупом.


Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

16

Диаметр монтажного отверстия

d0 (мм)

16

Длина анкерного крепления

heff (мм)

120

Глубина просверленного отверстия

ho (мм)

130


Материал основы

hmin (мм)

cmin (мм)

L0s (мм)

Бетон класса С20/25

240

120

240

Полнотелый керамический кирпич

240

120

240

Полнотелый силикатный кирпич

240

120

240

Перфорированный керамический кирпич

240

120

240

Ячеистый бетон

240

120

240



Сопротивление выдергиванию (в кН)

Материал основы

KPO

Бетон класса С20/25

2,59

Полнотелый керамический кирпич

1,88

Полнотелый силикатный кирпич

1,72

Перфорированный керамический кирпич

1,34

Ячеистый бетон

0,87



Монтаж дюбеля с винтом

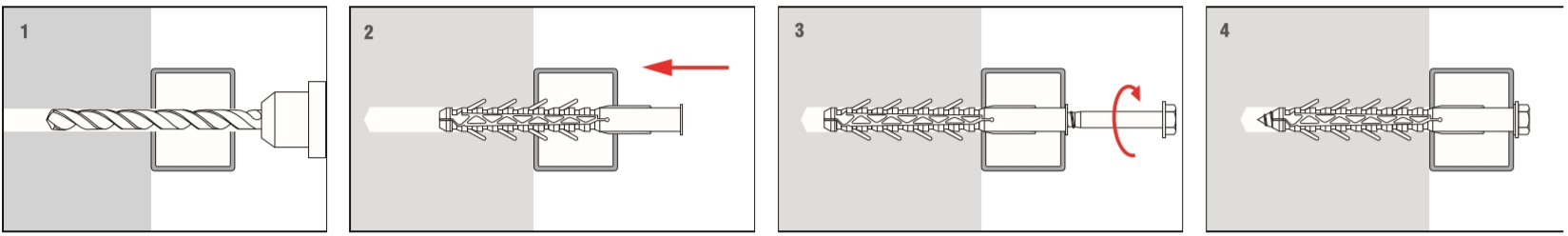

Схема установки

  1. Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы. Диаметр монтажного отверстия должен быть равен диаметру дюбеля, т.е. 16 мм.
  2. Затем дюбель плотно устанавливается в отверстие.
  3. В дюбель устанавливают и вкручивают винт, который должен проходить сквозь закрепляемый элемент.
