WFOC саморезы метал-метал оцинкованные

WC

Применение

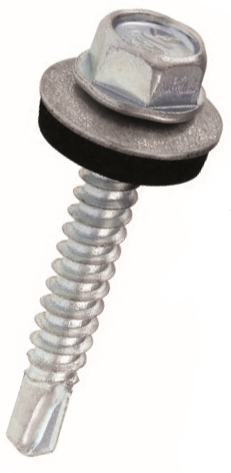

Саморез WFOC представляет из себя крепление
с шестигранной головки с прессшайбой и кольца-уплотнителя. WFOC используются для крепления металлических профилированных листов к стальным конструкциям. Саморез не требует предварительного сверления монтажного отверстия. Кольцо изготовлено из самовулканизирующейся резины, которая под воздействием солнца запекается и тем самым уплотняет стык.

Материал и покрытие самореза и прессшайбы
Низкоуглеродистая сталь с цинковым покрытием белого цвета

Материал кольца

Этилен-пропиленовый каучук EPDM черного цвета.

Описание

Чертеж

  • Самосверлящий тип крепления облегчает монтаж и позволяет просверлить стальные листы толщиной до 7 мм.
  • Широкий цветовой диапазон шайбы и кольца. (под заказ).
  • Клеймо на головки самореза.
  • Цинковое покрытие (минимум толщиной 12 мкм) обеспечивает эффективную анти-коррозионную защита самореза.
  • Кольцо обеспечивает герметизацию крепежа, тем самым защищая все соединения от коррозии.

Размерный ряд


Диаметр

(мм)

Код

dwxLw

(мм)

Максимальная эффективная длина

tfix (мм)

Максимальная толщина металлических листов (мм)

4,8

WFOC -48016

4,8x16

1

3

WFOC-48019

4,8x19

4

3

WFOC -48025

4,8x25

10

3

WFOC-48035

4,8x35

17

3

5,5

WFCO -55019

5,5x19

1

5

WFOC -55025

5,5x25

7

5

WFOC -55032

5,5x32

14

5

WFOC-55038

5,5x38

20

5

WFOC-55045

5,5x45

27

5

WFOC -55050

5,5x50

32

5

WFOC -55060

5,5x60

42

5

WFOC -55070

5,5x70

57

5

6,3

WFOC -63019

6,3x19

1

7

WFOC -63025

6,3x25

7

7

WFOC -63032

6,3x32

14

7

WFOC -63038

6,3x38

20

7














































Остальные технические и монтажные размеры

Параметр

Обозначение

WFOC-4,8/ WFOC-5,5/ WFOC-6,3

Высота головки

k (мм)

4,5/4,9/5,4

Диаметр головки

F (мм)

10,0/10,5/12,5

Тип шлица

-

SW8/SW8/SW10

Минимальная толщина основы

hmin (мм)

0,75/1,0/3,0

Минимальное расстояние между

Smin (мм)

50

Минимальное расстояние от края материалы основы

Cmin (мм)

25



Сопротивление выдергиванию / сопротивление на срез для самореза WFOC-4,8 (кН)

Толщина стальной основы (мм)

Толщина профилированного листа (мм)

0,50

0,63

0,75

0,88

1,00

1,25

1,50

0,75

0,78/1,32

0,78/1,59

0,78/2,38

0,78/2,38

0,78/2,38

0,78/2,38

0,78/2,38

0,88

0,97/1,32

0,97/1,59

0,97/2,38

0,97/3,02

0,97/3,02

0,97/3,02

0,97/3,02

1,00

1,18/1,32

1,18/1,59

1,18/2,38

1,18/3,02

1,18/3,03

1,18/3,03

1,18/3,03

1,25

1,69/1,32

1,69/1,59

1,69/2,38

1,69/3,02

1,69/3,03

1,69/3,10

1,69/3,10

1,50

2,04/1,32

2,04/1,59

2,04/2,38

2,04/3,02

2,04/3,03

2,04/3,10

2,04/3,15



Сопротивление выдергиванию / сопротивление на срез для самореза WFOC-5,5 (кН)

Толщина стальной основы (мм)

Толщина профилированного листа (мм)

0,50

0,63

0,75

0,88

1,00

1,25-2,00

1,00

1,10/1,53

1,10/1,88

1,10/2,52

1,10/2,87

1,10/2,90

1,10/4,09

1,25

1,86/1,53

1,86/1,88

1,86/2,52

1,86/2,87

1,86/2,90

1,86/4,09

1,50

1,97/1,53

1,97/1,88

1,97/2,52

1,97/2,87

1,97/2,90

1,97/4,09

2,00 – 3,00

2,99/1,53

2,99/1,88

2,99/2,52

2,99/2,87

2,99/2,90

2,99/4,09



Сопротивление выдергиванию / сопротивление на срез для самореза WFOC-5,5 (кН)

Толщина стальной основы (мм)

Толщина профилированного листа (мм)

0,50

0,63

0,75

0,88

1,00

1,25-2,00

3,0 – 5,0

3,93/1,75

4,69/1,59

6,87/3,04

7,23/3,59

7,23/3,62

7,23/4,57
