Дюбель / KMG Дюбель металлический для газобетона
Главная Дюбель KMG Дюбель металлический для газобетона
Страница: | 1-2 | 2-4 | 4-6 |   Все позиции
Дюбель KMG- 5x30
Дюбель KMG- 5x30
0.00
руб за тыс. шт


Дюбель KMG- 6x32
Дюбель KMG- 6x32
0.00
руб за тыс. шт

под заказ
Страница: | 1-2 | 2-4 | 4-6 |   Все позиции

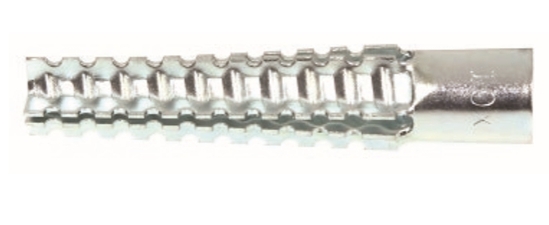

KMG Дюбель металлический для газобетона



Применение
Металлический дюбель KMG используют для анкерного соединения различных конструкций. Имеющаяся внутри резьба позволяет применять для крепления простые шурупы для дерева, саморезы и винты, имеющие метрическую резьбу. Диаметр отверстия крепежного элемента следует подбирать с учетом формы и типа основания дюбеля. В качестве этих оснований могут выступать обычный и ячеистый бетон, гипс, пенобетон, газобетон и другие пустотелые материалы, обладающие повышенной хрупкостью. Крепеж целиком изготовлен из металла, поэтому он обладает неплохой огнеупорной стокостью.


Материал
Углеродистая сталь с цинковым покрытием белого цвета.

Описание
Чертеж
  • Металлический дюбель обладает повышенной огнеупорностью.
  • Специаьная форма зубьев и повышенная степень расклиниваниния позваляет создавать при установке прочное и надежное соединение.
Размерный ряд

Диаметр

(мм)

Код

dkxLk

(мм)

dw

(мм)



5,0

KMG-05

5,0x30

4,5


6,0

KMG-06

6,0x32

4,5-5,0


8,0

KMG-08

8,0x36

5,0-6,0


KMG-08D

8,0x60

5,0-6,0


10

KMG-10

10x60

6,0-8,0




Техническая информация

Чертеж с монтажными размерами
где tfix - толщина присоединяемого элемента,
heff - глубина анкеровки,
hо - глубина монтажного отверстия,
hmin - минимальная толщина материала основы,
d0 - диаметр монтажного отверстия,
с
min - минимальное расстояние от края поверхности основы,
L0s - минимальное расстояние между дюбелями с шурупом.


Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

5/6/8/10

Диаметр монтажного отверстия

d0 (мм)

5/6/8/10

Длина анкерного крепления

heff (мм)

30/32/36/60/60*

Глубина просверленного отверстия

ho (мм)

40/40/45/70/70*


*Размеры дюбеля KMG-8D (удлиненного)


Тип дюбеля

hmin (мм)

cmin (мм)

L0s (мм)

KMG-5

60

60

120

KMG-6

60

60

120

KMG-8

70

70

140

KMG-8D

120

120

240

KMG-10

120

120

240



Сопротивление выдергиванию (в кН)

Тип дюбеля

Материал основы: ячеистый бетон

KMG-5

0,21

KMG-6

0,34

KMG-8

0,59

KMG-8D

1,72

KMG-10

2,39



Монтаж анкер-клина

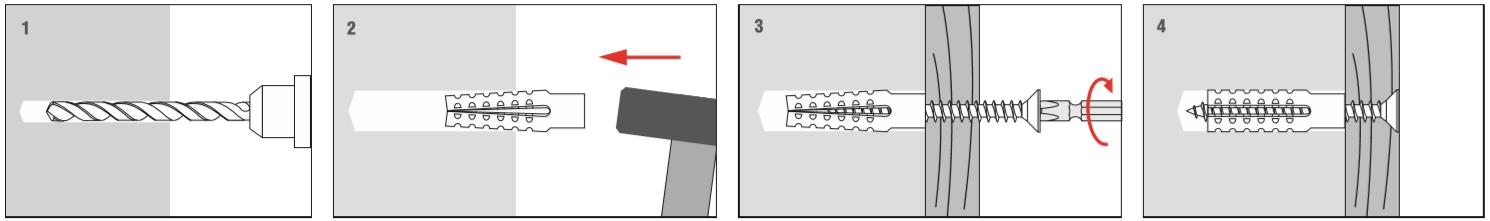

Схема монтажа


  • Монтаж дюбеля в заранее просверленное отверстие в материале основы осуществляется с помощью ударов молотка. Затем прикладывают устанавливаемое изделие и прикручивают саморез.
  • Монтажное отверстие следует сверлить безударном методом и перпендикулярно плоскости крепления.
  • Монтажное отверстие должно соответствовать диаметру стального дюбеля.
  • Глубина монтажного отверстия должна быть на 10 мм больше, чем длина дюбеля.
  • Перед монтажом дюбеля отверстие следует тщательно очистить от пыли и крошки.
