Механические анкера / LHH Стальной распорный анкер с качельным крюком
Главная Механические анкера LHH Стальной распорный анкер с качельным крюком
Анкер LHH-12x140
0.00
руб за шт

под заказ
Анкер LHH-12x140K
0.00
руб за шт

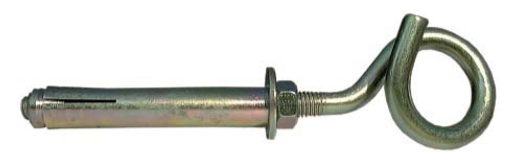

LHH Стальной распорный анкер с качельным крюком


Применение

Распорный анкер LHH представляет из себя стальную втулку с распорным элементом в виде крюка с шайбой и гайкой. Крепление полностью изготовлено из стали, что дает высокие прочностные и огнеупорные свойства, а цинковое покрытие (минимум 12 мкм) обеспечивает надежную антикоррозионную защиту. LHH используется для подвешивания отделочных элементов и других элеметов, для которых обязательное условие - это огнестойкость. Также применяется для анкеровки системных подпор для бетонных стен. Материалом основания является конструкционных бетон, армированный и неармированный.<

Материал - сталь с цинковым покрытием белого или желтого цвета

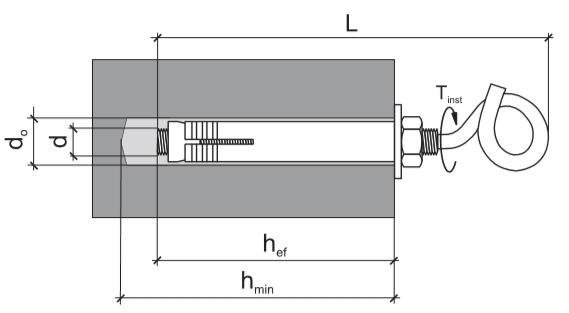

Чертеж
Чертеж

Размерный ряд

Код

Диаметр монтажного отверстия

d0 (мм)

d x L

(мм)

Минимальная глубина анкеровки     hef (мм)

Минимальная глубина монтажного отверстия     hmin (мм)

LHH-12

12

8x140

65

75



Техническая информация

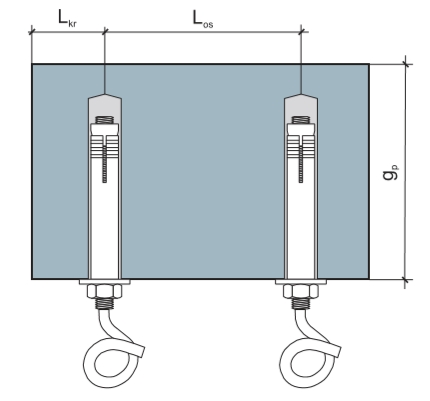

где  gp - минимальная толщина материала основы,

Lkr - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.



Тип дюбеля

gp (мм)

Lkr (мм)

L0s (мм)

LHH-12

97,5

130

227,5



Прочностные характеристики

Тип дюбеля

Рекомендуемая нагрузка на вырыв          NRx (кН)

Расчетная прочность на нагрузку крепления силой под любым углом          N0 (кН)

Расчетная прочность на нагрузку крепления крутящим моментом                 M0 (кН)

LHH-12

12,50

4,17

7,60

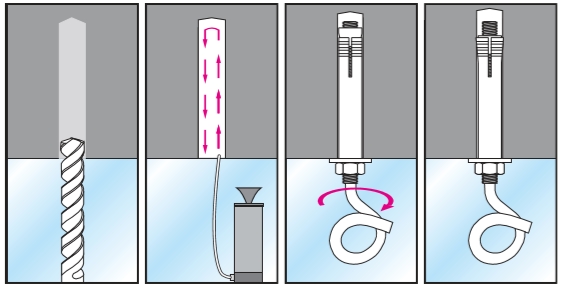

Схема монтажа



  1. Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы.
  2. После этого следует тщательно отчистить отверстие от крошки и пыли.
  3. Затем крепление устанавливается в отверстие и затягивается.
