WFDOC винты кровельные оцинкованные

Применение
Винты WFDOC используются при монтаже кровли - профлиста или металлочерепицы к деревянной основе.
Крепеж состоит из 2-ух частей: шайбы с уплотнителем и самореза с шестигранной головкой. На конце самореза располагается специальное сверло, которое упрощает монтаж стального элемента и не портит основу из дерева. Уплотнитель, изготовленный из этилен-пропиленового каучука, герметизирует крепежный стык, защищая его от попадания влаги.
Максимальная толщина присоединяемого металлического элемента - 2,5 мм.

Материал и покрытие
Материал самореза и прессшайбы- низкоуглеродистая сталь, покрытая слоем цинка белого цвета (минимум 12 мкм).
Материал кольца - этилен-пропиленовый каучук EPDM черного цвета

Описание

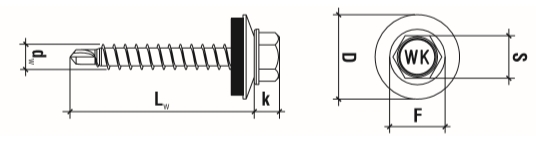

Чертеж

Самосверлящий тип крепления.
Шлиц PH является одним из наиболее распространенных, что упрощает монтаж.
Потайная головка позволяет осуществлять монтаж самореза заподлицо.
Цинковое покрытие обеспечивает эффективную анти-коррозионную защита самореза.
Специальная режущая кромка на конце стержня облегчает монтаж самореза в металле.

Размерный ряд

Диаметр (мм)	Код	d_wxL_w (мм)	Эффективная длина t_fix (мм)	Тип шлица
4,8	WFDOC-48025	4,8x25	1,25	SW8
	WFDOC-48035	4,8x35	5	SW8
	WFDOC-48055	4,8x55	25	SW8
	WFDOC-48060	4,8x60	35	SW8
	WFDOC-48070	4,8x70	45	SW8
	WFDOC-48080	4,8x80	55	SW8
	WFDOC-48100	4,8x100	75	SW8

Остальные технические и монтажные размеры

Параметр	Обозначение	Значение
Диаметр дюбеля	d_k(мм)	4,8
Длина головки самореза	k (мм)	4,5
Диаметр головки самореза	F (мм)	10,0
Минимальная толщина основы	h_min(мм)	20/30
Длина анкерного крепления	h_eff(мм)	20/30
Минимальное расстояние между	S_min(мм)	130
Минимальное расстояние от края материалы основы	C_min(мм)	25

Сопротивление выдергиванию / сопротивление на срез для самореза (кН)

Материал основы	Глубина анкеровки h_eff(мм)	Толщина стального листа (мм)
Материал основы	Глубина анкеровки h_eff(мм)	0,50	0,63	0,75	0,88	1,00
Строительное дерево класса С24	20	1,24/1,50	1,24/1,74	1,24/1,74	1,24/1,74	1,24/1,74
Строительное дерево класса С24	30	1,73/1,74	1,73/1,74	1,73/1,74	1,73/1,74	1,73/1,74
