Дюбель / SMKC Дюбель-гвоздь с цилиндрическим бортиком
Главная Дюбель SMKC Дюбель-гвоздь с цилиндрическим бортиком
Дюбель-гвоздь SMKC-5x35
0.00
руб за тыс. шт


SMKC Дюбель-гвоздь с цилиндрическим бортиком

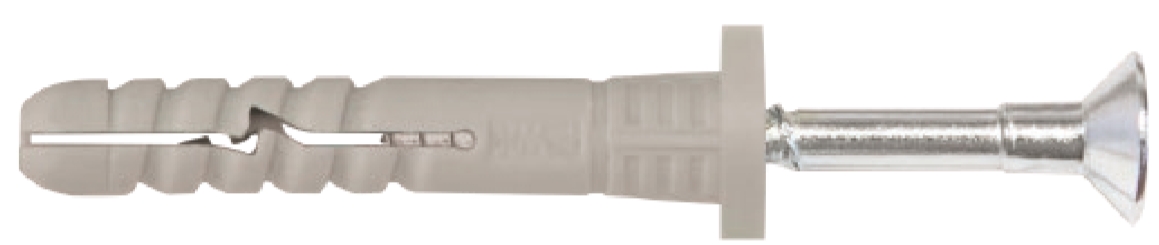

Изображение SMKC

Применение

Дюбель-гвоздь с цилиндрическим бортиком SMKС применяется для крепления пластиковых, металлических, деревянных и других конструкций к полнотелым основаниям (камню, бетону, кирпичу), и также пустотелым (силикатному кирпичу, керамике). Чаще всего используется для крепления конструкций малого сечения, для сквозных креплений и в тех случаях, когда необходимо плотное прижатие материала к основанию. Например, дюбель-гвоздь с цилиндрическим бортиком оптимален для монтажа отделочных панелей и плинтусов.
Материал дюбеля - полипропилен, который обладает неплохими прочностными характеристиками, однако имеет малую морозоустойчивость. Поэтому дюбель-гвоздь SMKС применяют для внутренних работ.

Материал
Материал
дюбеля - полипропилен.
Материал шурупа - низкоуглеродистая сталь с цинковым
покрытием белого цвета.

Описание
Чертеж
  • Специальный цилиндрический бортик у шляпки дюбеля позволяет надежно прижимать плоские элементы к основанию, обеспечивая большую поверхность прижима.
  • Увеличенный диаметр головки шурупа увеличивает прочность прикрепления.
  • Потайная головка укреплена специальным утолщением.
  • Крестообразный шлиц (PZ-2) облегчает демонтаж соединения.
  • Гвоздеобразный шуруп молотком забивается в распорный дюбель, что существенно облегчает и ускоряет монтаж.

Размерный ряд

Диаметр

(мм)

Код

dkxLk

(мм)

dwxLw

(мм)

Максимальная толщина, присоединяемого элемента   tfix (мм)

Тип шлица

PZ

5

SMKС-05035

5x35

3,5x40

5

PZ-2

6

SMKС-06040

6x40

3,9x45

10

PZ-2

SMKС-06060

6x60

3,9x65

30

PZ-2



Техническая информация
Чертеж с монтажными размерами
где  tfix - толщина присоединяемого элемента,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,

hmin - минимальная толщина материала основы,
       d0 - диаметр монтажного отверстия,
       сmin - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.



Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

5/6

Диаметр монтажного отверстия

d0 (мм)

5/6

Длина анкерного крепления

heff (мм)

30

Глубина просверленного отверстия

ho (мм)

40


Тип дюбеля

hmin (мм)

cmin (мм)

L0s (мм)

SMKC-5

60

30

60

SMKC-6

60

30

60



Сопротивление выдергиванию (в кН)

Материал основы

SMKС-5

SMKС-6

Бетон класса С20/25

0,31

0,23

Полнотелый керамический кирпич

0,06

0,18

Полнотелый силикатный кирпич

0,26

0,42

Ячеистый бетон

0,10

0,11



Схема монтажа

Схема монтажа

  • Монтаж дюбеля-гвоздя в заранее просверленное отверстие осуществляется с помощью ударов молотка, также последующая регулировка (если нужна) выполняется с помощью шуроповерта.
  • При монтаже в пустотелом кирпиче или пустотелых строительных блоках рекомендуется проверить надежность крепления.
  • Длина монтажного отверстия должна быть больше длины самого дюбеля на 10 мм.
