Крепеж для гипсокартона / MHS Дюбель стальной MOLLY с потолочным крюком
Главная Крепеж для гипсокартона MHS Дюбель стальной MOLLY с потолочным крюком
Дюбель MHS-4x32
Дюбель MHS-4x32
0.00
руб за тыс. шт


MHS Дюбель стальной MOLLY с потолочным крюком

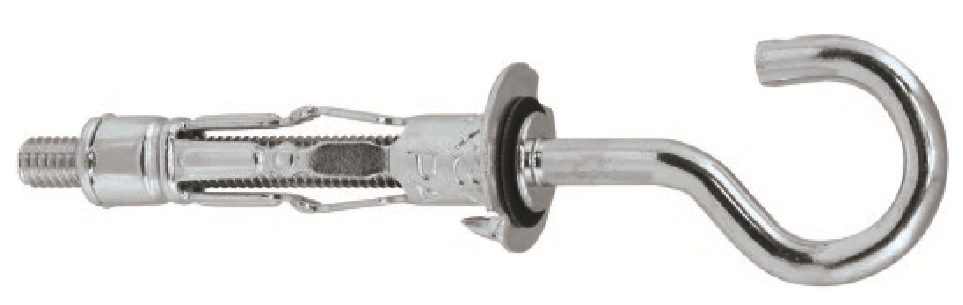

Изображение MHS

Применение
Дюбель MHS типа "MOLLY" с простым крюком используется для подвешивания легких изделий для внутренней отделки помещений к листам из гипсокартона и к другим пустотелым основаниям стен и потолков. Острые зазубрины предотвращают проворачивание гильзы анкера в процессе установки, обеспечивая надлежащий монтаж.

Материал
Материал дюбеля и винта - сталь с хроматированным цинковым покрытием белого цвета

Чертеж

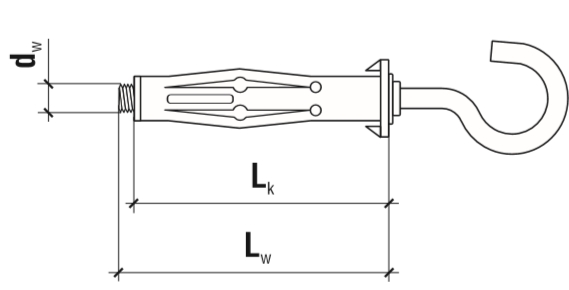

Чертеж MHS

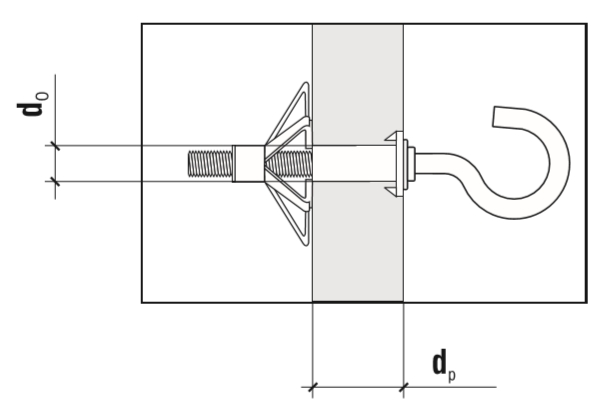

Чертеж с монтажными рассказами

Размерный ряд

Диаметр

(мм)

Код

Диаметр монтажного отверстия

do (мм)

Длина стержня

Lk (мм)

Диаметр и длина винта

dwхLw (мм)

Толщина материала основы

dр (мм)

4,0

MHS-04032

9

32

M4x38

6-12



Сопротивление выдергиванию крепления

Тип дюбеля и крюка

Нормативное/расчетное сопротивление

(кН)

Сопротивление крюка (кН)

в гипсокартоне толщиной 9,5 мм

в гипсокартоне толщиной 12,5 мм

в ДСП толщиной 10 мм

MHS-М4

0,37/0,17

0,40/0,18

0,62/0,28

0,55

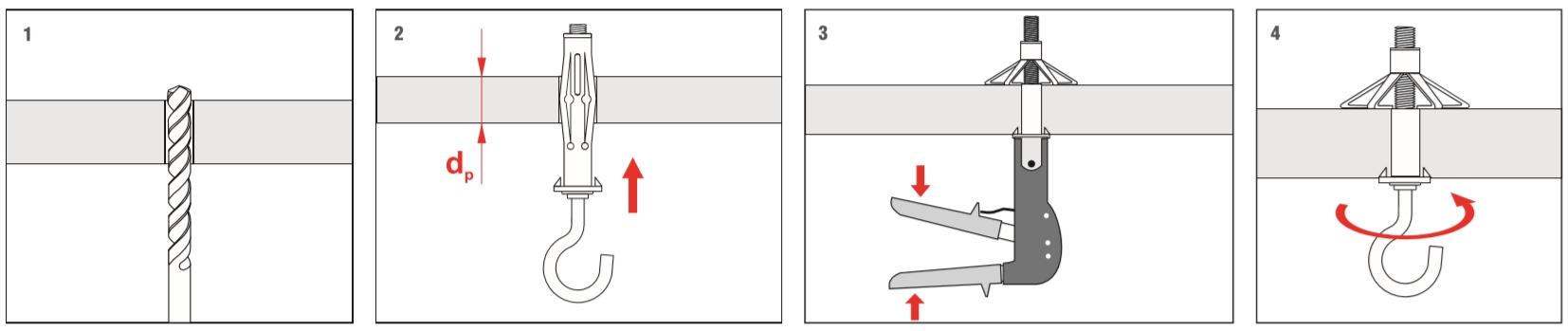

Монтаж дюбеля MHS с крюком

Схема монтажа

  • Во время осадки винт следует ввинтить до воротника корпуса.
  • Осадку дюбеля в отверстии следует осуществлять легкими ударами молотка.
  • Дотягивание следует прервать в момент появления сопротивления на рычаге щипцов.
