Крепеж для теплоизоляции / LFM Дюбель для крепления теплоизоляции с металл гвоздем и термоголовой (для мокрых фасадов)
Главная Крепеж для теплоизоляции LFM Дюбель для крепления теплоизоляции с металл гвоздем и термоголовой (для мокрых фасадов)
Страница: | 1-10 | 10-20 |   Все позиции
Дюбель LFM- 8x100
Дюбель LFM- 8x100
0.00
руб за тыс. шт


Дюбель LFM- 8x120
Дюбель LFM- 8x120
0.00
руб за тыс. шт


Дюбель LFM- 8x140
Дюбель LFM- 8x140
0.00
руб за тыс. шт


Дюбель LFM- 8x160
Дюбель LFM- 8x160
0.00
руб за тыс. шт


Дюбель LFM- 8x180
Дюбель LFM- 8x180
0.00
руб за тыс. шт


Дюбель LFM- 8x200
Дюбель LFM- 8x200
0.00
руб за тыс. шт


Дюбель LFM-10x140
Дюбель LFM-10x140
0.00
руб за тыс. шт


Дюбель LFM-10x300
Дюбель LFM-10x300
0.00
руб за тыс. шт

под заказ
Дюбель LFM-10x260
Дюбель LFM-10x260
0.00
руб за тыс. шт


Дюбель LFM-10x220
Дюбель LFM-10x220
0.00
руб за тыс. шт


Страница: | 1-10 | 10-20 |   Все позиции

LFM Дюбель для крепления теплоизоляции с металл гвоздем и термоголовой (для мокрых фасадов)

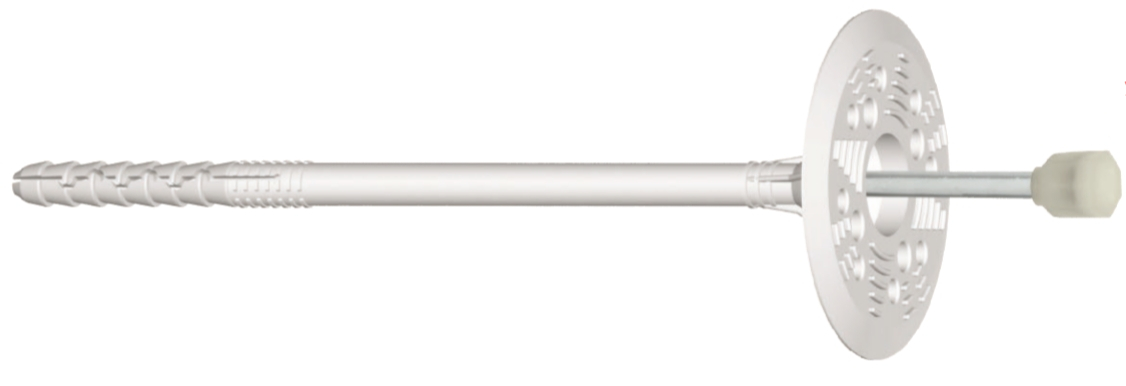

Изображение LFM

Применение

Дюбель LFM используют для крепления теплоизоляционных материлов (пенопласта, минеральной ваты) к  основе из бетона, керамического или силикатного кирпича, ячеистого бетона и пористых строительных блоков.

Материал
Материал основы  - ударопрочный полипропилен.
Материал распорного элемента (гвоздя) - низкоуглеродистая сталь с цинковым покрытием, термоголовы - стеклонаполненный полиамид.

Описание

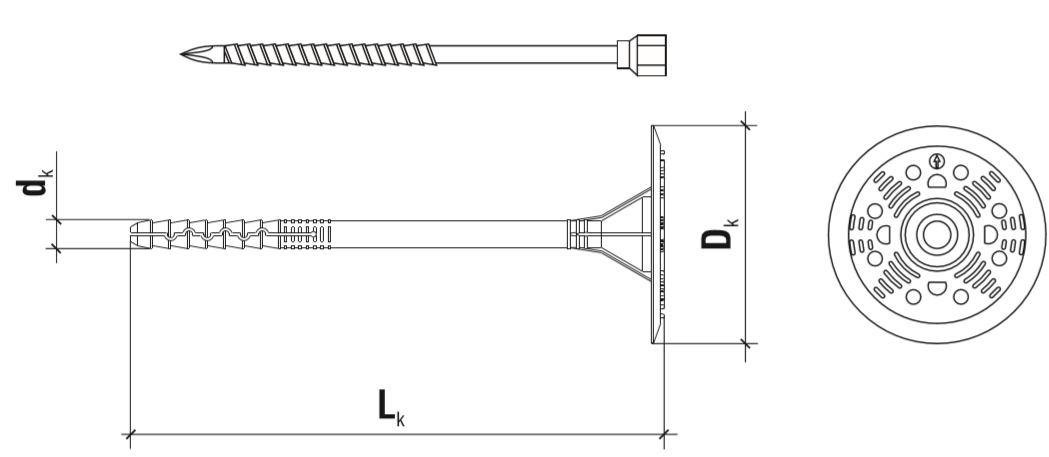

Чертеж LFM

  • Головка металлического гвоздя, изготовленная из полиамида, является тепловым барьером, увеличивая теплоизоляционные свойства крепления, а также защищает гвоздь от коррозии.
  • Усовершенствованная конструкция шляпки имеет большое количество полостей, увеличивающих сцепляемость наносимой шпаклевки или других отделочных материалов.
  • Длинная распорная зона обеспечивает равномерное распределение силы в материале основы.
Последовательность монтажа дюбеля LFM

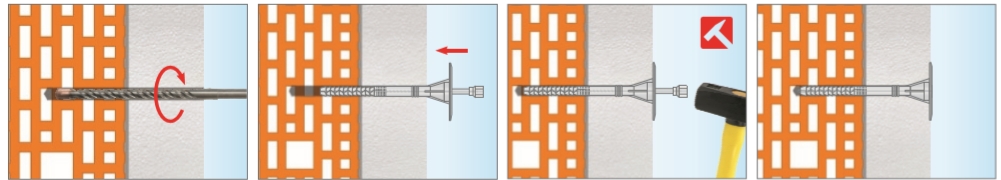

 Без предварительной фрезеровки:

Схема монтажа LMF

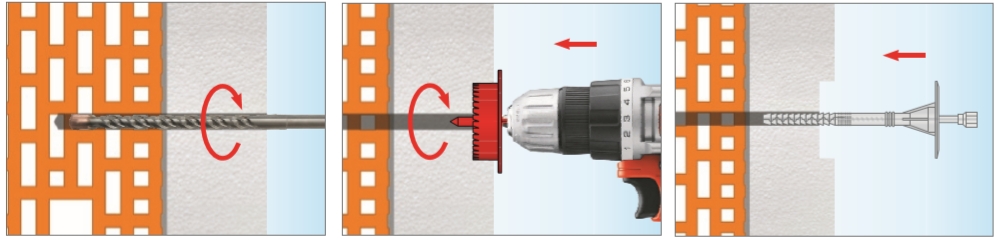

С предварительной фрезеровкой:

Схема монтажа LFM (рис. 2)

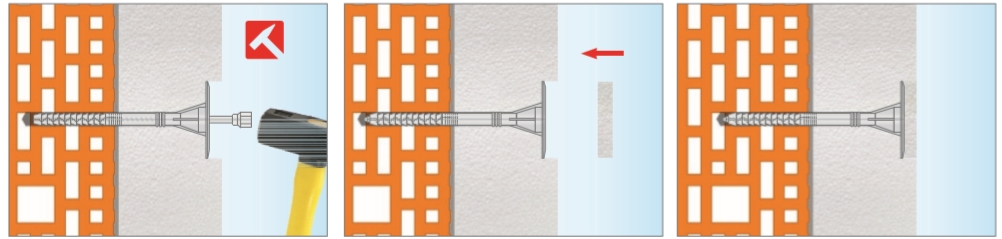

Схема монтажа LFM (рис. 3)

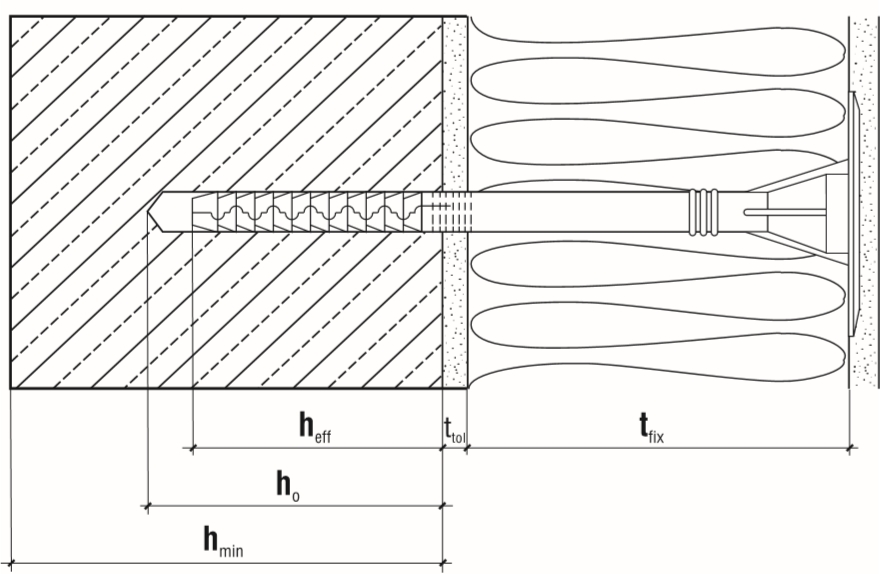

Схема крепления дюбеля
Чертеж с монтажными размерами
где  tfix - толщина слоя теплоизоляционного материала,
       ttol  - запас для учёта кривизны стен, учитывающий толщину клеевого слоя,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,

hmin - минимальная толщина материала основы (стены)

Размерный ряд


Диаметр

(мм)

Код

dkxLk

(мм)

Толщина теплоизоляционного  материала

tfix (мм)

Для новых зданий

Для старых зданий

ttol = 10 мм

ttol = 10 мм + 20 мм старой шпаклевки

без фрезеровки

с фрезеровкой

без фрезеровки

с фрезеровкой

8

LFM08100

8x100

30

50

10

30

LFM08120

8x120

50

70

30

50

LFM08140

8x140

70

90

50

70

LFM08160

8x160

90

110

70

90

LFM08180

8x180

110

130

90

110

LFM08200

8x200

130

150

110

130

10

LFM10140

10x140

50

70

30

50

LFM10160

10x160

70

90

50

70

LFM10180

10x180

90

110

70

90

LFM10200

10x200

110

130

90

110

LFM10220

10x220

130

150

110

130

LFM10260

10x260

170

190

150

170

LFM10300

10x300

210

230

190

210



Остальные размеры

Параметр

Обозначение

LFM08/LFM10

Диаметр дюбеля

dk (мм)

8/10

Диаметр шляпки

Dk (мм)

60/60

Длина анкерного крепления

heff (мм)

60/80

Глубина просверленного отверстия

ho (мм)

70/90

Рекомендуемая погонная нагрузка на  дюбель

s (кН/мм)

0,30/-


Рекомендации по монтажу теплоизоляционного материала
  • глубина монтажного отверстия должна быть больше глубины анкеровки дюбеля на 10 мм,
  • монтажные отверстия при креплении плиты следует сверлить перпендикулярно плоскости основы,
  • отверстие перед монтажом дюбеля должно быть тщательно очищено от буровой муки,
  • минимальное расстояние от края основания должно составлять 100 мм,
  • монтаж следует начинать с полной заделки дюбеля в отверстии (при помощи легких ударов молотка),
  • после осадки дюбеля следует ввести распорный элемент (гвоздь) и, ударяя молотком, добиться полного распора всего соединителя,
  • недопустимо осуществлять монтаж дюбеля одновременно с гвоздем,
  • при выборе длины следует основываться на толщине изоляционного материала
