Крепеж для гипсокартона / M Дюбель пружинный зонтик с винтом
Главная Крепеж для гипсокартона M Дюбель пружинный зонтик с винтом
Дюбель M-4x50
0.00
руб за шт.


Дюбель M-4x75
0.00
руб за шт.


Дюбель M-5x75
0.00
руб за шт.


Дюбель M-5x90
0.00
руб за шт.


M Дюбель пружинный зонтик с винтом

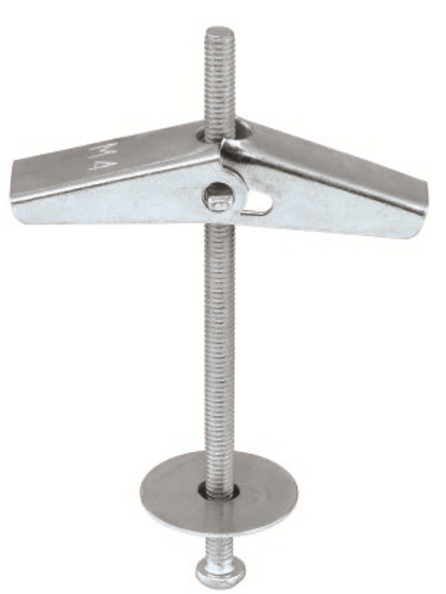

Изображение дюбеля с винтов M

Применение
Дюбель M с винтом представляет собой пружинный анкер типа "зонтик", изготовленный целиком из металла. Он используется для крепления легких изделий для внутренней отделки помещений к листам из гипсокартона и к другим пустотелым основаниям. Крестовина, создавая большую опорную поверхность, обеспечивает прочную и надежную фиксацию.

Материал
Материал дюбеля и винта - сталь с хроматированным цинковым покрытием

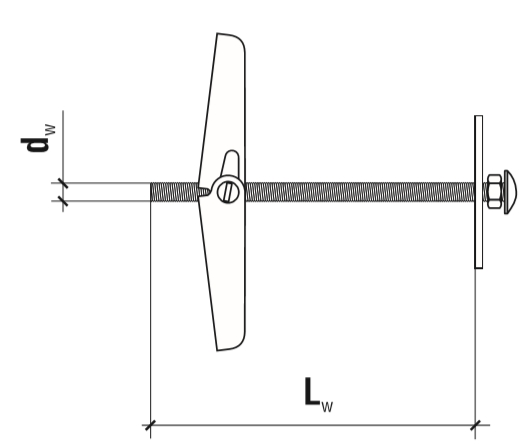

Чертеж

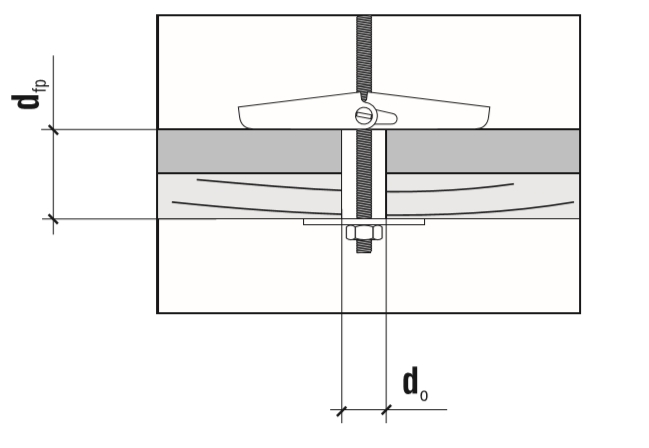

Чертеж



Размерный ряд

Диаметр

(мм)

Код

Диаметр и длина винта   dwхLw (мм)

Диаметр монтажного отверстия

do (мм)

Максимальная толщина основы             dfp (мм)

4,0

M-04050

M4x50

14

20

M-04075

M4x75

14

42

5,0

M-05075

M5x75

16

42

M-05090

M5x90

16

57



Сопротивление крепления

Тип крепления

Нормативное/расчетное сопротивление

(кН)

M-04050

1,08/0,54

M-04075

1,08/0,54

M-05075

1,45/0,72

M-05090

1,45/0,72

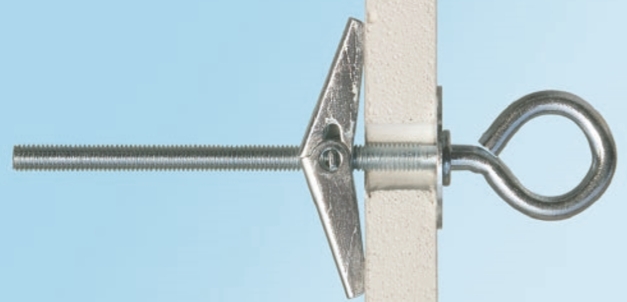

Монтаж дюбеля M с винтом

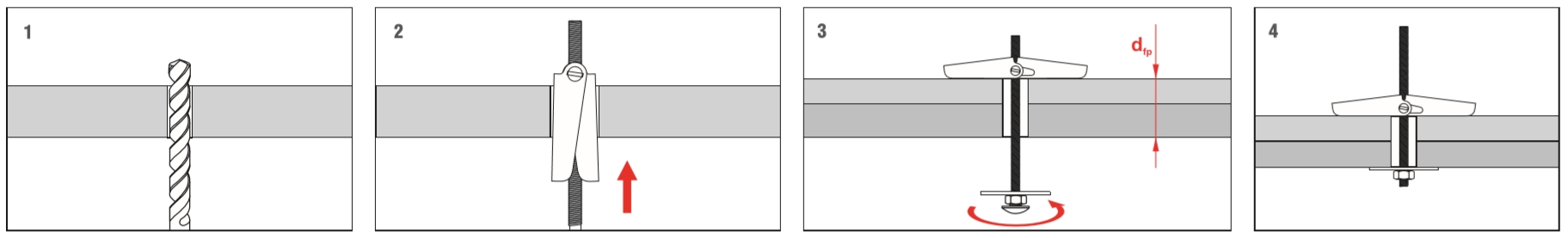

Схема монтажа
