SMN Дюбель-гвоздь потайной головкой (нейлон)

Изображени SMN

Применение
Дюбель-гвоздь SMN применяется для быстрого монтажа легких и не воспринимающих значительную нагрузку конструкций (деревянных планок, брусков, листов фанеры, пластмассовых лотков) к основе из натурального камня, бетона, ячеистого бетона и кирпича. Также допускается использование дюбель-гвоздя SMN для крепления оконных рам и дверных коробок, электромонтажа (стяжки для кабеля, зажимы). Дюбель изготовлен из нейлона, устойчивому к перепаду температур, поэтому используется как для внутренних, так и для наружных работ.

Материал
Материал
дюбеля - нейлон
Материал шурупа - низкоуглеродистая сталь с хромированным цинковым
покрытием белого цвета

Описание

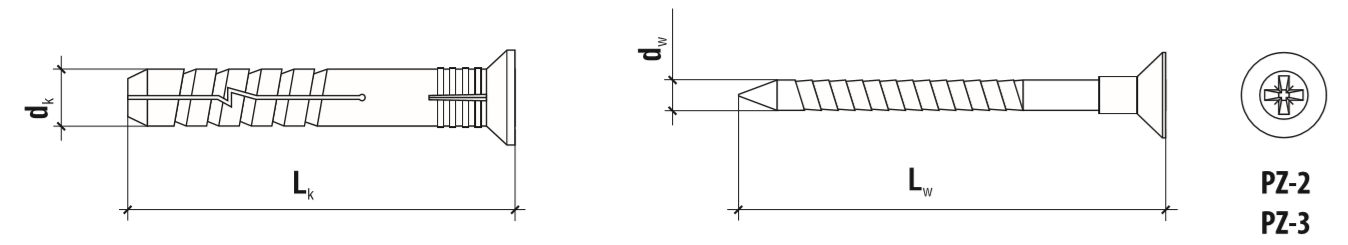

Чертеж SMN
  • Увеличенный диаметр головки шурупа увеличивает прочность прикрепления.
  • Потайная головка укреплена специальным утолщением.
  • Крестообразный шлиц (PZ-2, PZ-3) облегчает демонтаж соединения.
  • Гвоздеобразный шуруп молотком забивается в распорный дюбель, что существенно облегчает и ускоряет монтаж.

Размерный ряд

Диаметр

(мм)

Код

dkxLk

(мм)

dwxLw

(мм)

Максимальная толщина, присоединяемого элемента   tfix (мм)

Тип шлица

PZ

5,0

SMN-05045

5x45

3,5x50

15

PZ-2

6,0

SMN-06040

6x40

3,9x45

10

PZ-2

SMN-06050

6x50

3,9x55

20

PZ-2

SMN-06060

6x60

3,9x65

30

PZ-2

SMN-06070

6x70

3,9x75

40

PZ-2

SMN-06080

6x80

3,9x85

50

PZ-2

8,0

SMN-08045

8x45

4,9x50

5

PZ-2

SMN-08060

8x60

4,9x65

20

PZ-2

SMN-08080

8x80

4,9x85

40

PZ-2

SMN-08100

8x100

4,9x105

60

PZ-2

SMN-08120

8x120

4,9x125

80

PZ-2

SMN-08140

8x140

4,9x145

100

PZ-2

SMN-08160

8x160

4,9x165

120

PZ-2

10

SMN-10080

10x80

6,9x90

30

PZ-3

SMN-10100

10x100

6,9x110

50

PZ-3

SMN-10120

10x120

6,9x130

70

PZ-3

SMN-10140

10x140

6,9x150

90

PZ-3

SMN-10160

10x160

6,9x170

110

PZ-3

SMN-10180

10x180

6,9x190

130

PZ-3

SMN-10200

10x200

6,9x210

150

PZ-3

SMN-10220

10x220

6,9x230

170

PZ-3



Техническая информация

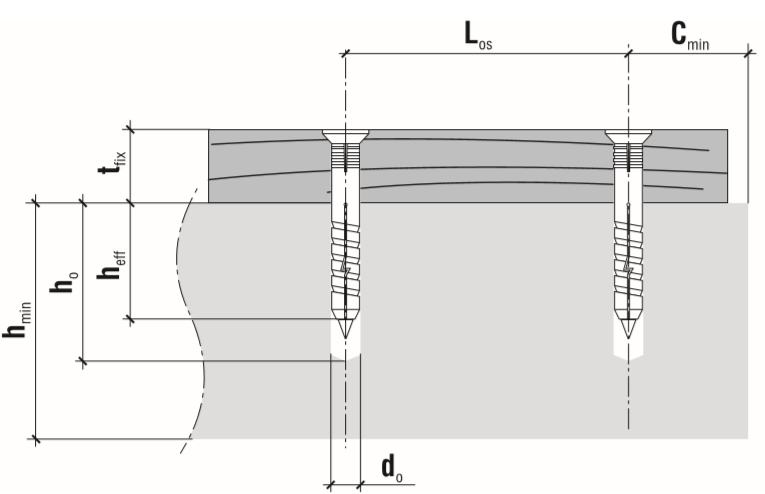

Чертеж с монтажными размерами
где  tfix - толщина присоединяемого элемента,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,

hmin - минимальная толщина материала основы,
       d0 - диаметр монтажного отверстия,
       сmin - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.



Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

5,6,8,10

Диаметр монтажного отверстия

d0 (мм)

5,6,8,10

Длина анкерного крепления

heff (мм)

30/30/40/50

Глубина просверленного отверстия

ho (мм)

40/40/50/60


Тип дюбеля

hmin (мм)

cmin (мм)

L0s (мм)

SMN-5

60

30

60

SMN-6

60

30

60

SMN-8

80

40

80

SMN-10

100

50

100



Сопротивление выдергиванию (в кН)

Материал основы

SMN-5

SMN-6

SMN-8

SMN-10

Бетон класса С16/20

0,64

0,67

1,08

2,02

Полнотелый керамический кирпич

0,40

0,30

0,48

1,34

Полнотелый силикатный кирпич

0,26

0,42

-

-

Ячеистый бетон

0,10

0,11

0,20

0,44

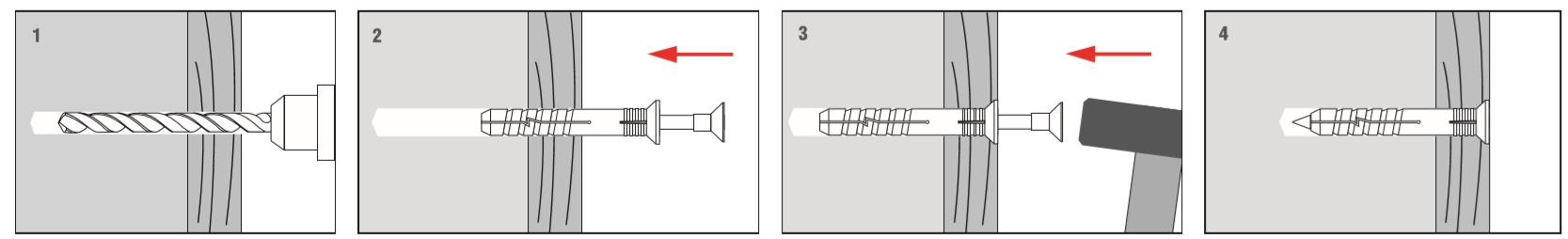

Схема монтажа


  • Монтаж дюбеля-гвоздя в заранее просверленное отверстие осуществляется с помощью ударов молотка, также последующая регулировка (если нужна) выполняется с помощью шуроповерта.
  • При монтаже в пустотелом кирпиче или пустотелых строительных блоках рекомендуется проверить надежность крепления
