Механические анкера / LHO Распорный стальной анкер с кольцом
Главная Механические анкера LHO Распорный стальной анкер с кольцом
Анкер KLHO-12x140
Анкер LHO-12x140K
0.00
руб за шт


Анкер KLHO-14x195
Анкер LHO-14x195K
0.00
руб за шт


Анкер KLHO-16x380
Анкер LHO-16x380K
0.00
руб за шт


Анкер LHO-12x140
Анкер LHO-12x140
0.00
руб за шт

под заказ
Анкер LHO-14x195
Анкер LHO-14x195
0.00
руб за шт

под заказ
Анкер LHO-16x380
Анкер LHO-16x380
0.00
руб за шт

под заказ

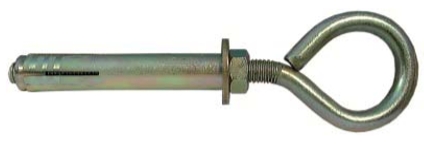

LHO Распорный стальной анкер с кольцом


Применение

Анкер с кольцом LHO представляет из себя стальную втулку с распорным элементом в виде крюка с шайбой и гайкой. Крепление полностью изготовлено из стали, что дает высокие прочностные и огнеупорные свойства, а цинковое покрытие (минимум 12 мкм) обеспечивает надежную антикоррозионную защиту. LHO используется для подвешивания отделочных элементов и других элементов, для которых обязательное условие - это огнестойкость. Также применяется для анкеровки системных подпор для бетонных стен. Материалом основания является конструкционных бетон, армированный и неармированный.

Материал - сталь с цинковым покрытием белого или желтого цвета

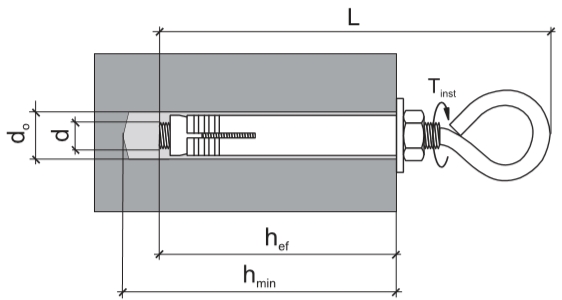

Чертеж
Чертеж

Размерный ряд

Код

Диаметр монтажного отверстия
d0 (мм)

d x L
(мм)

Минимальная глубина анкеровки
hef (мм)

Минимальная глубина монтажного отверстия
hmin
(мм)

LHO-12

12

8x140

65

75

LHO-14

14

10x195

70

90

LHO-16

16

12x380

80

100

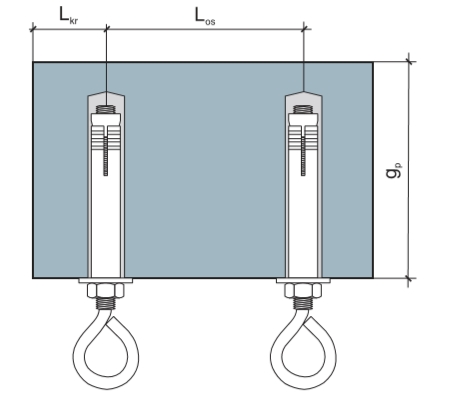

Техническая информация



где gp - минимальная толщина материала основы,
Lkr - минимальное расстояние от края поверхности основы,
L0s - минимальное расстояние между дюбелями с шурупом.


Тип дюбеля

gp (мм)

Lkr (мм)

L0s (мм)

LHO-12

97,5

130

227,5

LHO-14

105

140

245

LHO-16

120

160

280



Прочностные характеристики

Тип дюбеля

Рекомендуемая нагрузка на вырыв NRx (кН)

Расчетная прочность на нагрузку крепления силой под любым углом
N
0 (кН)

Расчетная прочность на нагрузку крепления крутящим моментом

M0 (кН)

LHO-12

12,50

4,17

7,60

LHO-14

20,79

6,93

15,00

LHO-16

23,24

7,75

26,00

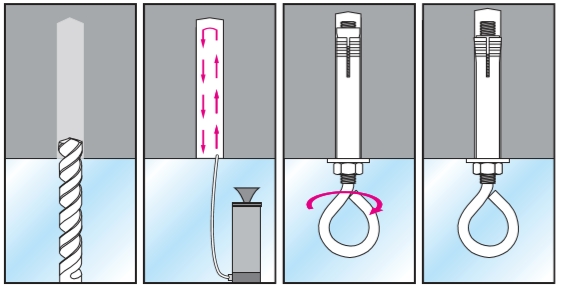

Схема монтажа

Схема монтажа

  1. Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы.
  2. После этого следует тщательно отчистить отверстие от крошки и пыли.
  3. Затем крепление устанавливается в отверстие и затягивается.
