LINO Дюбель для мягких кровельных изолирующих материалов

LINO Дюбель для мягких кровельных изоляционных материалов

Пластиковый дюбель LINO используется для крепления кровельного теплоизоляционного материала и гидроизоляции к основанию из профилированного металлического листа толщиной 0,5 ÷ 1,25 мм, бетона класса С12/15, С20/25, бетонные панели для стен, досок, плит OSB, фанеры. Используются вместе с винтами WDB, WSR и WBSW.
Рекомендованные материалы теплоизоляции:

минеральная вата,
пенопласт,
пенополиуретан

На нашем сайте представлены 3 разновидности дюбелей LINO: LINO 13, LINO K 13, LINO 15.

Дюбель LINO 13

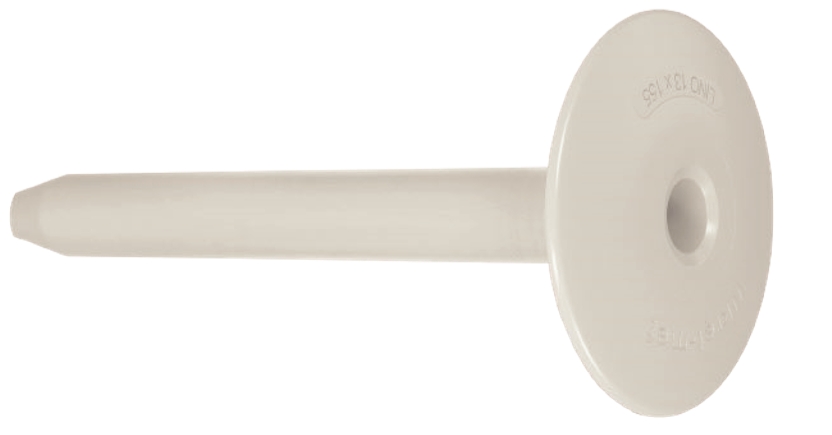

Изображение LINO 13

Материал дюбеля - нейлон

Описание

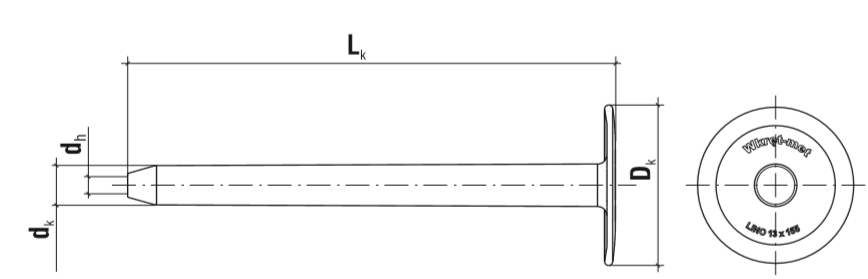

Чертеж LINO 13

Телескопическая конструкция дюбеля позволяет избежать пробоя гидроизоляции.
Воздушная прослойка внутри дюбеля уменьшает негативный эффект тепловых мостов, улучшая теплоизоляционные свойства крепления.
Специальные выступы на внутренней поверхности дюбеля предотвращают раскручивание винта в процессе эксплуатации.

Дюбель LINO K 13

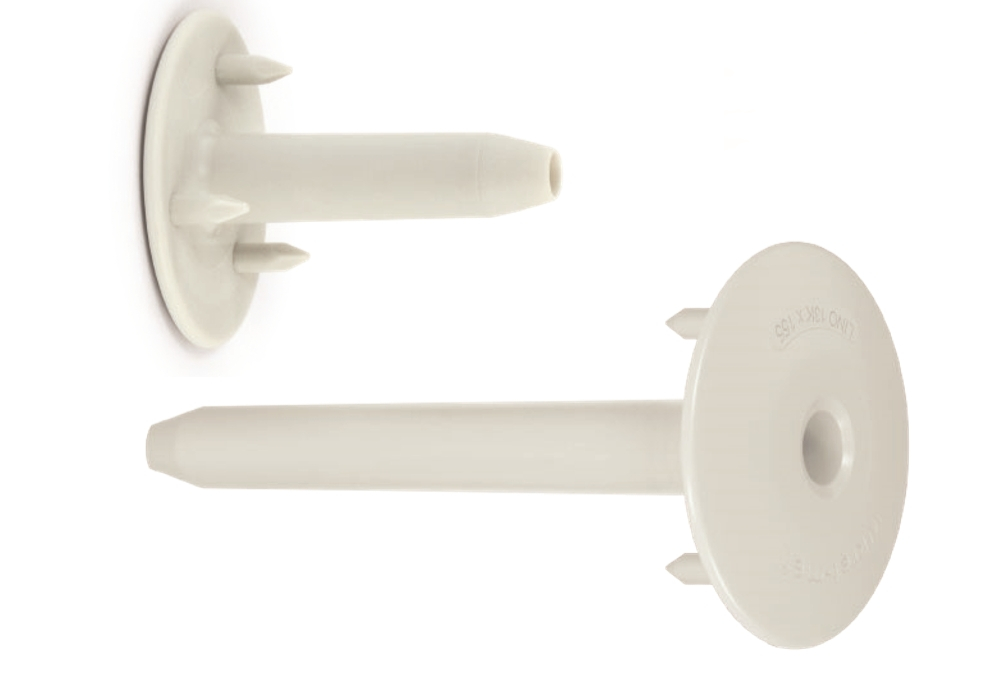

Изображение LINO K 13

Материал дюбеля - нейлон

Описание

Чертеж LINO K 13

Телескопическая конструкция дюбеля позволяет избежать пробоя гидроизоляции.
Воздушная прослойка внутри дюбеля уменьшает негативный эффект тепловых мостов, улучшая теплоизоляционные свойства крепления.
Специальные выступы на внутренней поверхности дюбеля предотвращают раскручивание винта в процессе эксплуатации.
3 шипа на шляпке дюбеля обеспечивают повышенную несущую способность крепежа.

Дюбель LINO 15

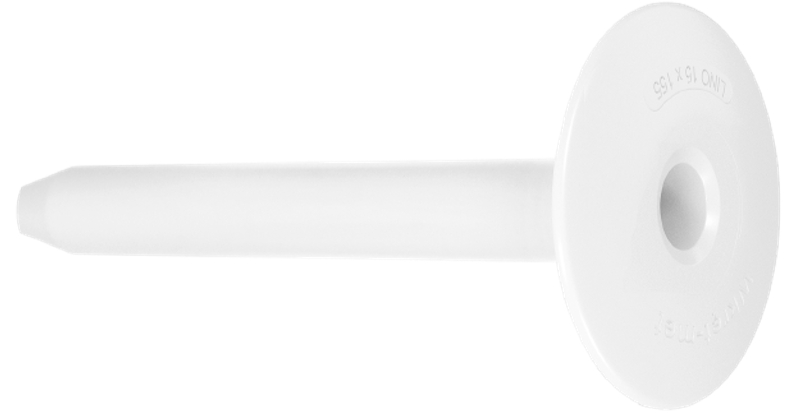

Изображение LINO 15

Материал дюбеля - полипропилен или полиэтилена

Описание

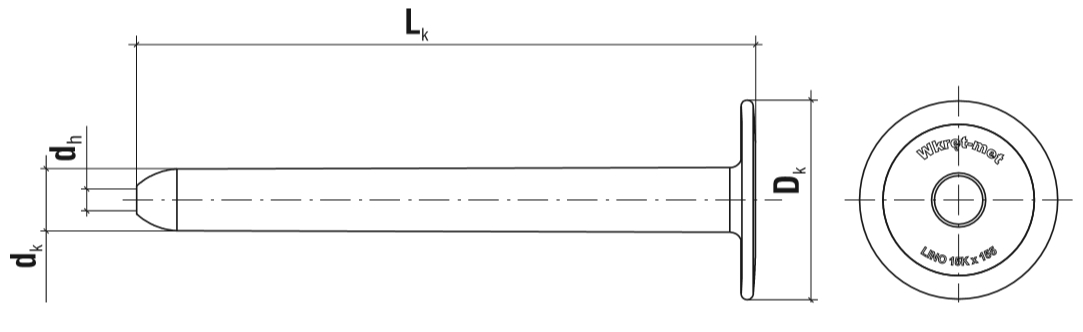

Чертеж LINO K 13

Телескопическая конструкция дюбеля позволяет избежать пробоя гидроизоляции.
Воздушная прослойка внутри дюбеля уменьшает негативный эффект тепловых мостов, улучшая теплоизоляционные свойства крепления.
Специальные выступы на внутренней поверхности дюбеля предотвращают раскручивание винта в процессе эксплуатации.

Размерный ряд

Диаметр (мм)	Код	L_k (мм)	d_k (мм)	D_k (мм)	d_h (мм)
6,3	LINO13035	35	13	50	6,3
	LINO13055	55	13	50	6,3
	LINO13085	85	13	50	6,3
	LINO13105	105	13	50	6,3
	LINO13135	135	13	50	6,3
	LINO13155	155	13	50	6,3
	LINO13185	185	13	50	6,3
	LINO13235	235	13	50	6,3
	LINO13285	285	13	50	6,3
6,3	LINOK13035	35	13	50	6,3
	LINOK13055	55	13	50	6,3
	LINOK13085	85	13	50	6,3
	LINOK13105	105	13	50	6,3
	LINOK13135	135	13	50	6,3
	LINOK13155	155	13	50	6,3
	LINOK13185	185	13	50	6,3
	LINOK13235	235	13	50	6,3
	LINOK13285	285	13	50	6,3
15	LINO15035	35	15	50	6,3
	LINO15055	55	15	50	6,3
	LINO15085	85	15	50	6,3
	LINO15105	105	15	50	6,3
	LINO15135	135	15	50	6,3
	LINO15155	155	15	50	6,3
	LINO15185	185	15	50	6,3
	LINO15235	235	15	50	6,3
	LINO15285	285	15	50	6,3
