Анкера / LSI Стальной распорный анкер с гайкой (анкер-гайка)
Главная Анкера LSI Стальной распорный анкер с гайкой (анкер-гайка)

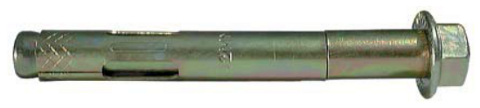

Анкер-гайка фото
  1. Краткое описание
  2. Технические характеристики
    1. Используемые материалы
    2. Несущие характеристики
    3. Параметры монтажа
    4. Способ монтажа
  3. Купить анкер однораспорный с гайкой

Краткое описание

Однораспорный анкер с гайкой или в простонародье анкер-гайка используется для монтажа статически нагруженных элементов стальных конструкций, рам, барьеров, балюстрад и других. конструкций к основанию из армированного и неармированного полнотелого бетона класса не ниже С20/25. Данная модель анкера предназначена для невысоких нагрузок. Анкер состоит из распорной гильзы, изготовленной методом штамповки из листовой стали и закрученной в трубку (не заваренную), распорной шпильки с конусообразным утолщением на конце и гайки с фланцем. При монтаже распорная шпилька вытягивается при закручивании гайки, расклинивая распорную гильзу в отверстии. после монтажа следует обязательно проверить надежность крепления.

Технические характеристики

Используемые материалы

Материал анкера
Сталь углеродистая
Антикоррозийное покрытие
Электролитическая оцинковка желтого цвета толщиной минимум 12 микрон

Несущие характеристики

Код и размер Рекомендуемая нагрузка на вырыв [кН] Расчетная прочность на на нагрузку анкера под любым углом к его оси N0 [кН] Расчетная прочность на нагрузку анкера крутящим моментом
M0 [кН]
LSI -6 6,59 2,20 3,00
LSI -10 10,19 3,40 7,60
LSI -12 16,87 5,62 15,00
LSI -16 22,75 7,58 26,00
LSI -20 29,95 9,98 69,00
Если установка анкера не является жесткой, то должно учитываться влияние изгибающего момента по формуле:
N<=N0(1-M/M0)

Параметры монтажа

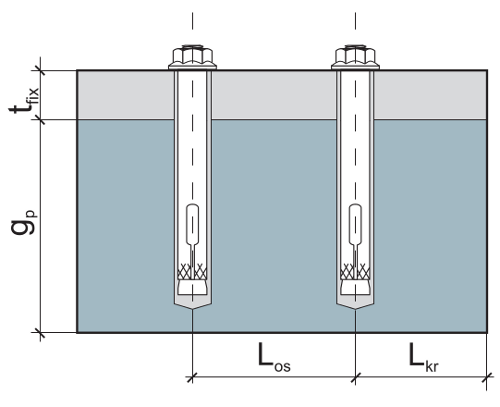

Анкер-гайка параметры монтажа
Код и размер Мин. расстояние между креплениями Los [мм] Минимальное расстояние крепления от края Lkr [мм] Минимальная толщина основания gp [мм]
LSI -8 122,5 70 52,5
LSI -10 140 80 60
LSI -12 175 100 75
LSI -16 210 120 90
LSI -20 245 140 105

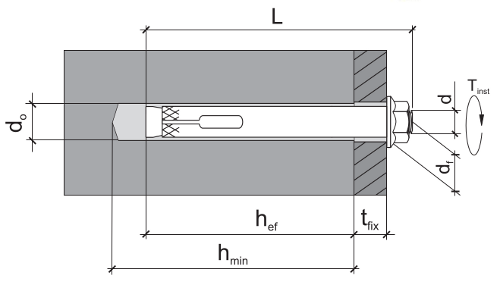

Анкер-гайка схема

Код
и размер

Диаметр сверления

d0 (mm)

Мин. глубина сверления

hmin (mm)

Мин. глубина анкеровки

hef (mm)

Момент затягтвания

Tinst (N*m)

Диаметр и длина распорного элемента
d x L (mm)

Макс. тощина закрепл. элемента
tfix (mm)

Использ.
для затяжки ключ

Диаметр отверстия в закрепляем элементе
df (mm)

LSI-6,5x18

6,5

25

15

8

5 х 18

3

8

7 - 8

LSI-6,5x25

6,5

30

20

8

5 х 25

5

8

7 - 8

LSI-6,5x36

6,5

30

20

8

5 х 36

8

8

7 - 8

LSI-6,5x56

6,5

30

20

8

5 х 56

28

8

7 - 8

LSI-6,5x75

6,5

30

20

8

5 х 75

47

8

7 - 8

LSI- 8x25

8

30

20

12

6 х 25

3

10

9

LSI- 8x40

8

45

30

12

6 х 40

12

10

9

LSI- 8x65

8

45

30

12

6 х 65

33

10

9

LSI- 8x85

8

45

35

12

6 х 85

48

10

9

LSI- 8x100

8

45

35

12

6 х 100

62

13

9

LSI-10x40

10

45

35

15

8 х 40

3

13

12

LSI-10x50

10

50

35

15

8 х 50

12

13

12

LSI-10x60

10

50

40

15

8 х 60

18

13

12

LSI-10x77

10

50

40

15

8 х 77

34

13

12

LSI-10x97

10

50

40

15

8 х 97

54

13

12

LSI-10x125

10

50

40

15

8 х 125

81

13

12

LSI-10x130

10

50

40

15

8 х 130

86

13

12

LSI-10x150

10

50

40

15

8 х 150

106

13

12

LSI-12x60

12

60

50

30

10 х 60

5

17

14

LSI-12x75

12

60

50

30

10 х 75

20

17

14

LSI-12x100

12

60

50

30

10 х 100

45

17

14

LSI-12x129

12

60

50

30

10 х 129

74

17

14

LSI-12x200

12

60

50

30

10 х 200

145

17

14

LSI-14x100

14

65

55

60

10 х 100

40

17

16

LSI-14x120

14

65

55

60

10 х 120

60

17

16

LSI-14x150

14

65

55

60

10 х 150

90

17

16

LSI-14x200

14

65

55

60

10 х 200

140

17

16

LSI-14x250

14

65

55

60

10 х 250

190

17

16

LSI-16x65

16

70

60

80

12 х 65

3

19

18

LSI-16x111

16

80

60

80

12 х 111

45

19

18

LSI-16x147

16

80

60

80

12 х 147

80

19

18

LSI-16x180

16

80

65

80

12 х 180

110

19

18

LSI-16x200

16

80

65

80

12 х 200

130

19

18

LSI-16x220

16

80

65

80

12 х 220

150

19

18

LSI-16x250

16

80

65

80

12 х 250

180

19

18

LSI-20x75

20

90

70

120

16 х 75

3

22

22

LSI-20x107

20

90

70

120

16 х 107

30

22

22

LSI-20x150

20

90

70

120

16 х 150

75

22

22

LSI-20x200

20

90

75

120

16 х 200

120

22

22

LSI-20x300

20

90

75

120

16 х 300

180

22

22

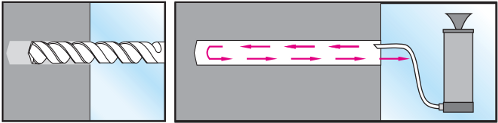

Способ монтажа

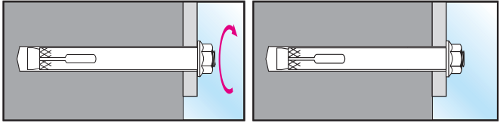

Анкер с гайкой способ монтажа

Анкер с гайкой способ монтажа продолжение
На нашем сайте можно купить анкер с гайкой оптом и мелким оптом. Минимальный объем продажи одна упаковка.
Страница: | 1-10 | 10-20 | 20-30 | 30-40 | 40-50 |   Все позиции
Анкер LSI- 6,5x 18
Анкер LSI- 6,5x 18
3.15
руб за шт


Анкер LSI- 6,5x 25
Анкер LSI- 6,5x 25
3.26
руб за шт


Анкер LSI- 6,5x 36
Анкер LSI- 6,5x 36
3.25
руб за шт


Анкер LSI- 6,5x 56
Анкер LSI- 6,5x 56
3.93
руб за шт


Анкер LSI- 6,5x 75
Анкер LSI- 6,5x 75
4.63
руб за шт


Анкер LSI- 8x 25
Анкер LSI- 8x 25
3.96
руб за шт


Анкер LSI- 8x 40
Анкер LSI- 8x 40
4.79
руб за шт


Анкер LSI- 8x 65
Анкер LSI- 8x 65
5.19
руб за шт

под заказ
Анкер LSI- 8x 85
Анкер LSI- 8x 85
6.18
руб за шт

под заказ
Анкер LSI- 8x100
Анкер LSI- 8x100
7.14
руб за шт

под заказ
