Дюбель / SMNK Дюбель-гвоздь с воротником (нейлон)
Главная Дюбель SMNK Дюбель-гвоздь с воротником (нейлон)
Дюбель-гвоздь SMNK-6x80
0.00
руб за тыс. шт


Дюбель-гвоздь SMNK-6x60
0.00
руб за тыс. шт

под заказ
Дюбель-гвоздь SMNK-6x40
0.00
руб за тыс. шт

под заказ

SMNK Дюбель-гвоздь с воротником (нейлон)

Изображение SMNK

Применение

Дюбель-гвоздь с воротником SMNK применяется для быстрого монтажа легких и не воспринимающих значительную нагрузку
деревянных, гипсокартонных и других конструкций к основе из натурального камня, бетона, полнотелого кирпича. Также допускается использование дюбель-гвоздя SMNK для крепления оконных рам и дверных коробок, электромонтажа (стяжки для кабеля, зажимы). Главным преимуществом конструкции дюбель-гвоздя с воротником является специальный бортик у шляпки, благодаря которому плоские элементы прижимаются к основанию. Именно поэтому данный вид крепежа часто используется при монтаже кабелей и проводов. Использование дюбель-гвоздей с воротником удобно и экономично, так как не требует покупки и монтажа специальных прижимных элементов - шайб, рондолей. Также дюбель-гвоздь с воротником применяется для монтажа различных конструкций, на которые уже нанесена заводская перфорация.
Нейлоновый дюбель позволяет производить монтаж при температуре до -40 градусов, а так же воспринимает значительно большие нагрузки, чем полипропилен.

Материал
Материал
дюбеля - нейлон.
Материал шурупа - низкоуглеродистая сталь с хромированным цинковым
покрытием белого цвета.

Описание

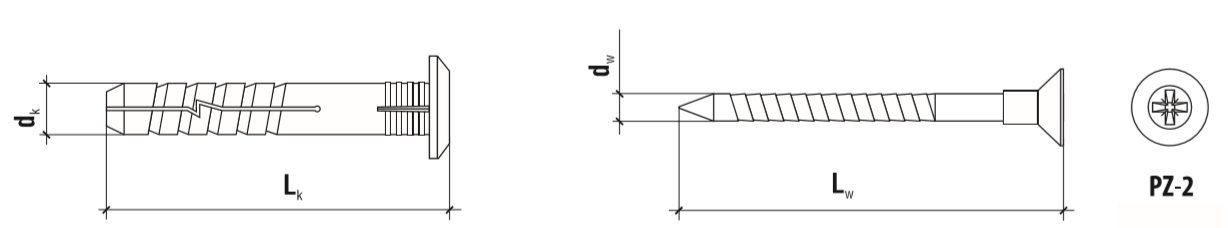

Чертеж
  • Специальный бортик у шляпки дюбеля позволяет надежно прижимать плоские элементы к основанию.
  • Увеличенный диаметр головки шурупа увеличивает прочность прикрепления.
  • Потайная головка укреплена специальным утолщением.
  • Крестообразный шлиц (PZ-2) облегчает демонтаж соединения.
  • Гвоздеобразный шуруп молотком забивается в распорный дюбель, что существенно облегчает и ускоряет монтаж.

Размерный ряд

Диаметр

(мм)

Код

dkxLk

(мм)

dwxLw

(мм)

Максимальная толщина, присоединяемого элемента   tfix (мм)

Тип шлица

PZ

6,0

SMNK-06040

6x40

3,9x45

10

PZ-2

SMNK-06060

6x60

3,9x65

30

PZ-2

SMNK-06080

6x80

3,9x85

50

PZ-2



Техническая информация

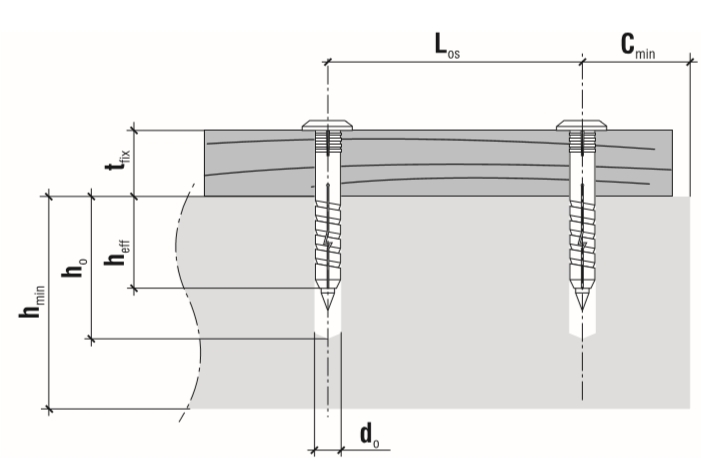

Чертеж с монтажными размерами
где  tfix - толщина присоединяемого элемента,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,

hmin - минимальная толщина материала основы,
       d0 - диаметр монтажного отверстия,
       сmin - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.



Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

6

Диаметр монтажного отверстия

d0 (мм)

6

Длина анкерного крепления

heff (мм)

30

Глубина просверленного отверстия

ho (мм)

40


Тип дюбеля

hmin (мм)

cmin (мм)

L0s (мм)

SMNK-6

60

30

60



Сопротивление выдергиванию (в кН)

Материал основы

SMNK-6

Бетон класса С20/25

0,67

Полнотелый керамический кирпич

0,30

Полнотелый силикатный кирпич

0,42

Ячеистый бетон

0,11

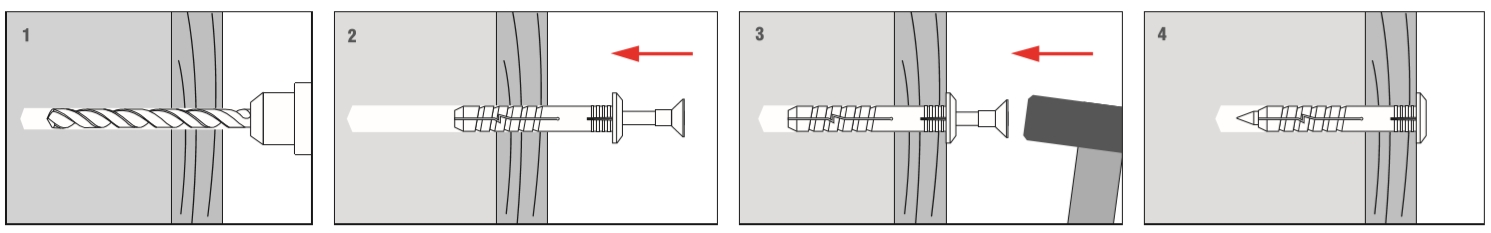

Схема монтажа

Схема монтажа

  • Монтаж дюбеля-гвоздя в заранее просверленное отверстие осуществляется с помощью ударов молотка, также последующая регулировка (если нужна) выполняется с помощью шуроповерта.
  • При монтаже в пустотелом кирпиче или пустотелых строительных блоках рекомендуется проверить надежность крепления.
  • Длина монтажного отверстия должна быть больше длины самого дюбеля на 10 мм.
