Крепеж для гипсокартона / RU Универсальный распорный дюбель с шурупом
Главная Крепеж для гипсокартона RU Универсальный распорный дюбель с шурупом
Страница: | 1-2 | 2-4 |   Все позиции
Дюбель RU-10x80
Дюбель RU-10x80
0.00
руб за тыс. шт

под заказ
Дюбель RU- 6x60
Дюбель RU- 6x60
0.00
руб за тыс. шт

под заказ
Страница: | 1-2 | 2-4 |   Все позиции

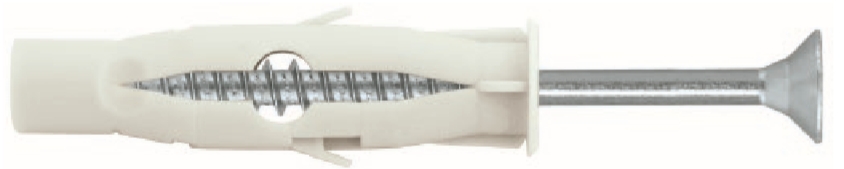

RU Универсальный распорный дюбель с шурупом


Применение

Универсальный дюбель с винтом RU применяется для крепления элементов отделки интерьера, реек, профилей к основаниям из бетона, полнотелого керамического кирпича, перфорированного кирпича и гипсокартона. Крепление RU состоит из распорного нейлонового дюбеля и стального шурупа с потайной головкой.
Изготовлен дюбель из нейлона – надежного и долговечного полимера, сохраняющего свои характеристики даже при температурных перепадах от -40 до +80ºС, поэтому этот дюбель применяется для внешних работ.


Материал
Материал
дюбеля - нейлон
Материал винта - низкоуглеродистая сталь с цинковым
покрытием белого цвета

Описание

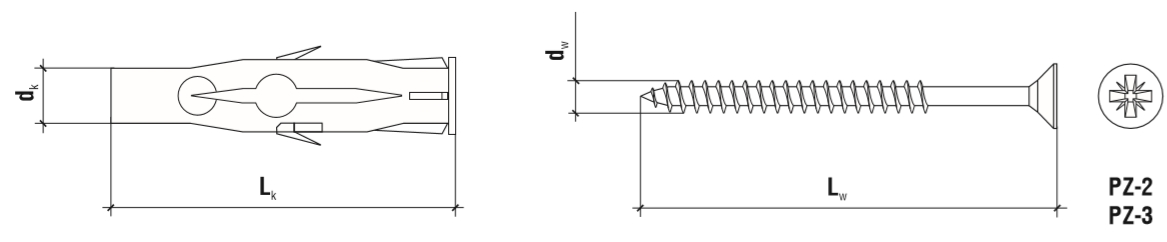

Чертеж
  • Материал дюбеля - нейлон, обладающий повышенной пластичностью, обеспечивает необходимое расширение крепления.
  • Специальные выступы обеспечивает неподвижность дюбеля в процессе монтаже винта.
Размерный ряд

Диаметр

(мм)

Код

dkxLk

(мм)

dwxLw

(мм)

Максимальная толщина, присоединяемого элемента tfix (мм)

Тип шлица

6,0

RU-06045

6,0x35

3,5x45

5

PZ-2

RU-06060

6,0x35

3,5x60

20

PZ-2

8,0

RU-08060

8,0x50

4,5x60

5

PZ-2

RU-08080

8,0x50

4,5x80

25

PZ-2

10

RU-10080

10x60

6,0x80

15

PZ-3

RU-10100

10x60

6,0x100

35

PZ-3

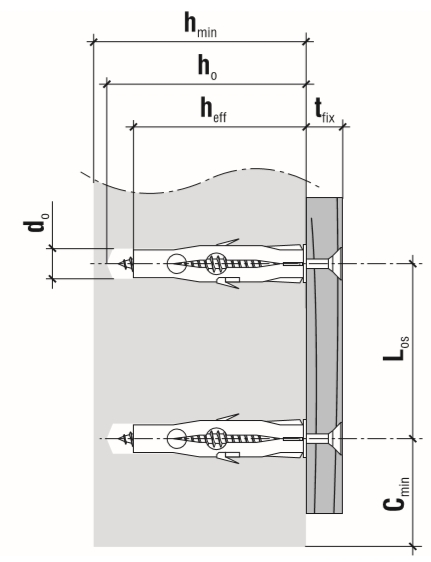

Техническая информация


где  tfix - толщина присоединяемого элемента,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,

hmin - минимальная толщина материала основы,
       d0 - диаметр монтажного отверстия,
       сmin - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.



Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

6/8/10

Диаметр монтажного отверстия

d0 (мм)

6/8/10

Длина анкерного крепления

heff (мм)

35/50/60

Глубина просверленного отверстия

ho (мм)

45/60/70


Тип дюбеля

hmin (мм)

cmin (мм)

L0s (мм)

RU-6

70

70

140

RU-8

100

100

200

RU-10

120

120

240



Сопротивление выдергиванию (в кН)

Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

6/8/10

Диаметр монтажного отверстия

d0 (мм)

6/8/10

Длина анкерного крепления

heff (мм)

35/50/60

Глубина просверленного отверстия

ho (мм)

45/60/70

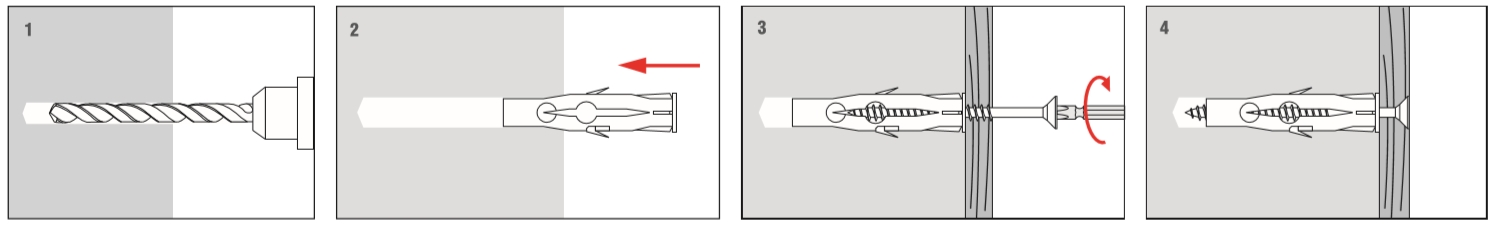

Схема монтажа


Схема монтажа


  1. Монтаж начинается с просверливания отверстия в материале основы. Диаметр монтажного отверстия должен быть равен диаметру дюбеля, а его глубина - на 10 мм больше, чем длина дюбеля.
  2. Затем дюбель плотно устанавливается в отверстие.
  3. В дюбель устанавливают и вкручивают винт, который должен проходить сквозь закрепляемый элемент.
