Дюбель / PX Распорный дюбель с прямым крюком (костылем)
Главная Дюбель PX Распорный дюбель с прямым крюком (костылем)
Страница: | 1-2 | 2-4 | 4-6 |   Все позиции
Дюбель PX-12D
Дюбель PX-12D
0.00
руб за тыс. шт


Дюбель PX-12
Дюбель PX-12
0.00
руб за тыс. шт


Страница: | 1-2 | 2-4 | 4-6 |   Все позиции

PX Распорный дюбель с прямым крюком (костылем)

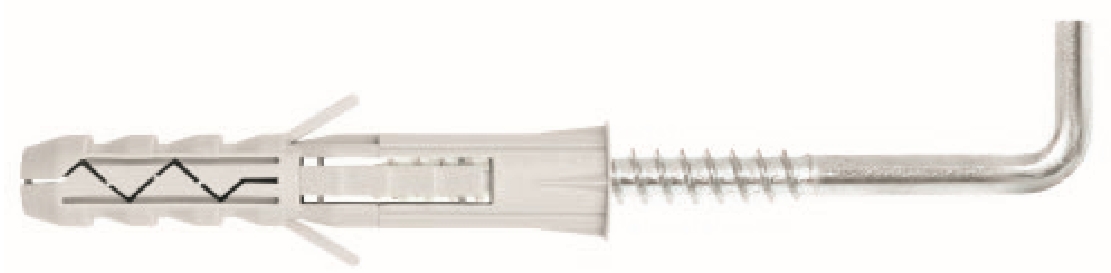

Изображение PX


Применение

Распорный дюбель-костыль PX широко используется при внутреннем оформлении помещений. Он предназначен для крепления легких элементов к стене - светильников, зеркал, картин, часов. Материал основы - натуральный камень, полнотелый кирпич, бетон.
Данный крепеж состоит из дюбеля и костыля - стального стержня, загнутого под прямым углом. Загнутый стержень изготавливается из оцинкованной стали с покрытием белого цвета, которое защищает его от коррозии. На крюк нанесена универсальная резьба, которая позволяет моментально вкручивать костыль в установленный дюбель. Дюбель-костыль обеспечивает надежное крепление настенных элементов за счет заклинивающего механизма, а также довольно большой области прилегания к материалу. Несмотря на это, при необходимости распорный дюбель-костыль просто демонтировать из стены без ее разрушения, а также использовать вторично - крепление будет таким же прочным, как и при первом использовании. Это обеспечивает крепежу высокую экономичность. Кроме того, выгода использования дюбель-костыля заключается еще и в том, что он не требует дополнительных крючков для того, чтобы повесить картину или карниз. Применяется только внутри помещений, так как материалы изготовления не предназначены для выдерживания слишком высоких и низких температур.

Материал
Материал
дюбеля - полипропилен
Материал винта крюка - низкоуглеродистая сталь с цинковым
покрытием белого цвета

Описание
Изображение PR
  • Цинковое покрытие предохраняет крюк от коррозии.
  • На теле дюбеля предусмотрены специальные лапки и выступы, удерживающие его на месте и не дающие прокручиваться во время установки костыля.
  • Дюбель обладает внутренними направляющими ребрами для центрирования, помогающими вкрутить крюку без отклонений.
  • Расширяющиеся края шляпки помогаяю установить дюбель правильно, не позволяя ему слишком утопиться в просверленное отверстие.

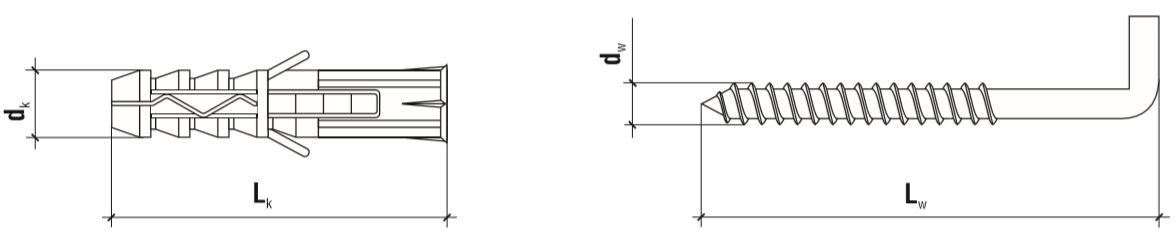

Размерный ряд

Диаметр

(мм)

Код

dkxLk

(мм)

dwxLw

(мм)



6,0

PX-06

6,0x30

4,0x40


8,0

PX-08

8,0x40

4,5x50


10

PX-10

10x50

5,5x60


PX-10D

10x60

6,0x75


12

PX-12

12x60

7,5x75


PX-12D

12x80

8,0x100





Техническая информация

Изображение PR
где tfix - толщина присоединяемого элемента,
heff - глубина анкеровки,
hо - глубина монтажного отверстия,
hmin - минимальная толщина материала основы,
d0 - диаметр монтажного отверстия,
сmin - минимальное расстояние от края поверхности основы,
L0s - минимальное расстояние между дюбелями с шурупом.

Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

10/12

Диаметр монтажного отверстия

d0 (мм)

10/12

Длина анкерного крепления

heff (мм)

60/80

Глубина просверленного отверстия

ho (мм)

70/90


Тип дюбеля

hmin (мм)

cmin (мм)

L0s (мм)

PX-6

60

30

60

PX-8

80

40

80

PX-10

100

50

100

PX-10D, PX-12

120

60

120

PX-12D

160

80

160



Сопротивление выдергиванию (в кН)

Материал основы

PX-6

PX-8

PX-10 PX-10D

PX-12 PX12D

Бетон класса С20/25

0,13

0,23

0,28

0,74

Полнотелый керамический кирпич

0,03

0,12

0,16

0,13

Полнотелый силикатный кирпич

0,05

0,21

0,47

0,61

Ячеистый бетон

-

0,08

0,06

0,18

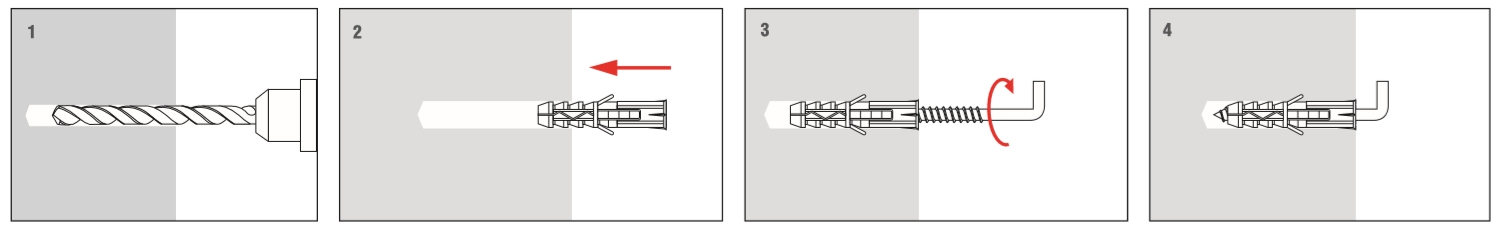

Схема монтажа

Изображение PR

  1. Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы. Диаметр монтажного отверстия должен быть равен диаметру дюбеля, а его глубина должна быть на 10 мм больше, чем длина дюбеля.
  2. После этого следует тщательно отчистить отверстие от крошки и пыли
  3. Затем дюбель плотно устанавливается в отверстие.
  4. В дюбель устанавливают и вкручивают крюк.
