Саморезы по металлу / WSS Винты самосверлящие удлсверло
Главная Саморезы по металлу WSS Винты самосверлящие удлсверло
Винты WSS-5,5x32
Винты WSS-5,5x32
0.00
руб за тыс. шт

под заказ
Винты WSS-5,5x38
Винты WSS-5,5x38
0.00
руб за тыс. шт

под заказ
Винты WSS-5,5x50
0.00
руб за тыс. шт


Винты WSS-R-5,5x50
0.00
руб за тыс. шт


Винты WSS-R-5,5x32
0.00
руб за тыс. шт


Винты WSS-R-5,5x38
0.00
руб за тыс. шт

под заказ

WSS Винты самосверлящие удлсверло


Применение

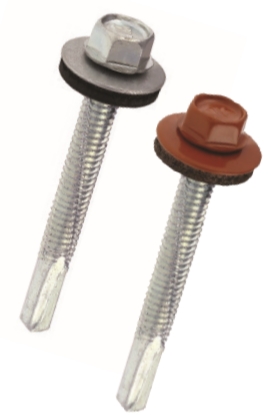

Саморез WSS представляет из себя крепление

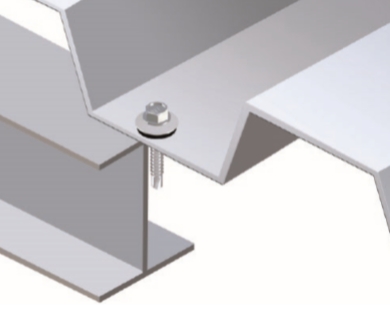

с шестигранной головки с прессшайбой, резьба - дюймовая. WSS используются для крепления стальных тонкостенных элементов к несущим металлическим конструкциям до 12 мм. Саморез не требует предварительного сверления монтажного отверстия. Шайба имеет самовулканизирующуюся резину, которая под воздействием солнца запекается и тем самым уплотняет стык.

Материал и покрытие самореза и шайбы
Низкоуглеродистая сталь с цинковым покрытием белого цвета (WSS)
                                           с керамическим покрытием (WSS-D)

Материал кольца

Этилен-пропиленовый каучук EPDM черного цвета (другие цвета, представленные ниже производителем, изготавливаются под заказ).

*Также компания-производитель под заказ изготавливает PEPDM других цветов:
(Таблица цветов от компании-производителя)

Описание

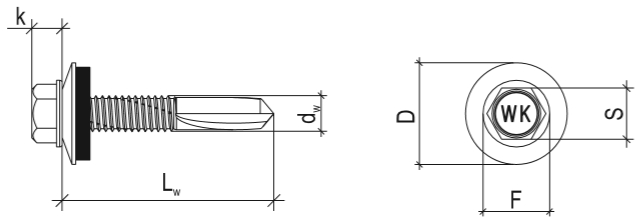

Чертеж

  • Самосверлящий тип крепления облегчает монтаж и позволяет просверлить стальную пластину толщиной до 12 мм.
  • Широкий цветовой диапазон шайбы и кольца (под заказ).
  • Клеймо на головки самореза.
  • Цинковое покрытие (минимум толщиной 12 мм) обеспечивает эффективную анти-коррозионную защита самореза (для самореза WSS).
  • Керамическое покрытие обеспечивает эффективную анти-коррозионную защита самореза (в несколько раз надежнее, чем обычная гальваника) (для самореза WSS-D).

Размерный ряд

Диаметр

(мм)

Код

dwxLw

(мм)

Эффективная длина           tfix (мм)

Максимальный диаметр         tmax (мм)

Тип шлица

5,5

WSS/WSS-D-55032

5,5x19

2

12

SW8

WSS/WSS-D -55038

5,5x25

5

12

SW8

WSS/WSS-D -55050

5,5x32

17

12

SW8



Остальные технические и монтажные размеры

Параметр

Обозначение

Значение

Высота головки

k (мм)

4,9

Диаметр головки

F (мм)

10,5

Минимальная толщина основы

hmin (мм)

4,0

Минимальное расстояние между

Smin (мм)

50

Минимальное расстояние от края материалы основы

Cmin (мм)

25



Сопротивление выдергиванию / сопротивление на срез для самореза (кН)

Толщина стальной основы (мм)

Толщина стенки присоединяемого изделия (мм)

0,50

0,63

0,75

0,88

1,00

1,25

1,50

2,00

4,0

3,81/1,53

3,81/1,88

3,81/2,50

3,81/2,87

3,81/2,89

3,81/2,89

3,81/2,89

3,81/2,89

5,0

3,81/1,53

3,81/1,88

3,81/2,50

3,81/2,87

3,81/2,89

3,81/2,89

3,81/2,89

3,81/2,89

6,0

3,81/1,53

3,81/1,88

3,81/2,50

3,81/2,87

3,81/2,89

3,81/2,89

3,81/2,89

3,81/2,89

8,0

3,81/1,53

3,81/1,88

3,81/2,50

3,81/2,87

3,81/2,89

3,81/2,89

3,81/2,89

3,81/2,89

10,0

3,81/1,53

3,81/1,88

3,81/2,50

3,81/2,87

3,81/2,89

3,81/2,89

3,81/2,89

3,81/2,89
