PR Рамный дюбель - «Wkret-met» - рамный дюбель с простым крюком

PR Рамный дюбель с простым крюком

Применение
Разработанный изначально как крепеж для рам, рамный дюбель с простым крюком PR сейчас широко используется во внутреннем оформлении помещений, например, крепление различных элементов к стене, таких, как картины, полки, светильники, шкафы. Рамный дюбель с простым крюком позволяет надежно фиксировать декоративные элементы. Он подойдет и для полнотелых оснований, а также, благодаря удлиненному корпусу, для пустотелых - таких, как пустотный или щелевой кирпич, пористый газо- и пенобетон, ячеистые блоки и т.п.

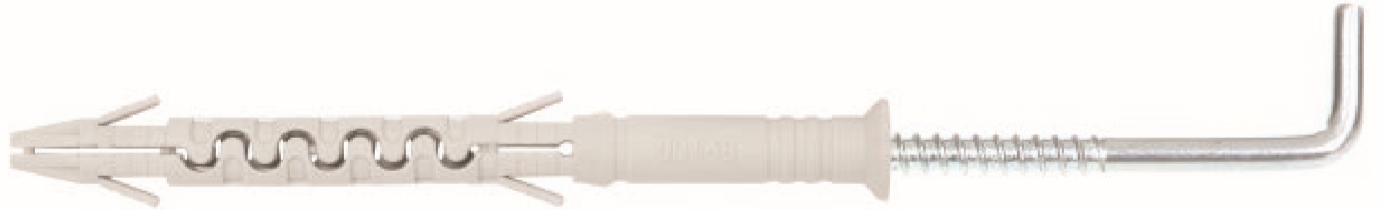

Рамный дюбель с простым крюком PR представляет собой нейлоновый дюбель с распорными ребрами на конце, а также стального стержня с резьбой и крюком на конце, загнутым под прямым углом. Изготавливается стержень из оцинкованной стали с цинковым покрытием белого цвета, чтобы предотвратить его разрушение от попадания влаги. Выдерживает вес от легких рам до предметов мебели и карнизов. Применяется только внутри помещений, так как материалы изготовления не предназначены для выдерживания слишком высоких и низких температур.

Материал
Материал дюбеля - нейлон
Материал винта крюка - низкоуглеродистая сталь с цинковым покрытием белого цвета

Описание
Изображение PR

Цинковое покрытие предохраняет крюк от коррозии.
На теле дюбеля предусмотрены специальные лапки и выступы, удерживающие его на месте и не дающие прокру0иваться во время установки крюка.
Дюбель обладает внутренними направляющими ребрами для центрирования, помогающими вкрутить крюку без отклонений.
Расширяющиеся края шляпки помогают установить дюбель правильно, не позволяя ему слишком утопиться в просверленное отверстие.

Размерный ряд

Диаметр (мм)	Код	d_kxL_k (мм)	d_wxL_w (мм)	Максимальная толщина, присоединяемого элемента t_fix(мм)
8,0	PR-08080	8,0x80	6,0x100	30
8,0	PR-08100	8,0x100	6,0x120	50
10	PR-10100	10x100	7,0x120	40
	PR-10135	10x135	7,0x155	75
	PR-10160	10x160	7,0x180	100

Техническая информация

Изображение PR

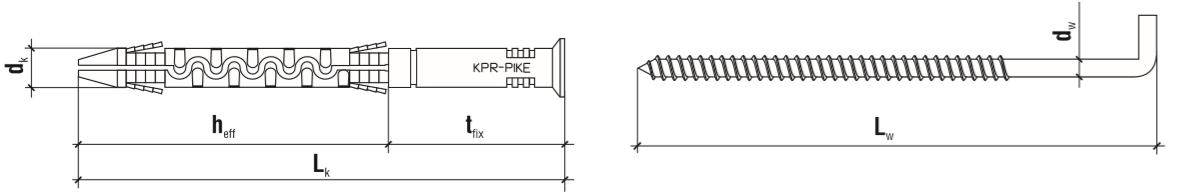

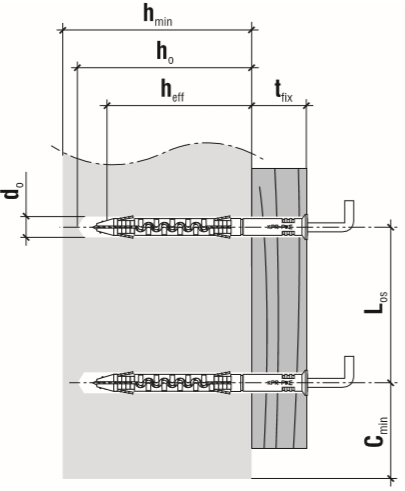

где t_fix - толщина присоединяемого элемента,
heff - глубина анкеровки,
hо - глубина монтажного отверстия,
hmin - минимальная толщина материала основы,
d0 - диаметр монтажного отверстия,
сmin - минимальное расстояние от края поверхности основы,
L0s - минимальное расстояние между дюбелями с шурупом.

Параметр	Обозначение	PR-8/PR-10
Диаметр дюбеля	d_k(мм)	8/10
Диаметр монтажного отверстия	d₀ (мм)	8/10
Длина анкерного крепления	h_eff(мм)	50/60
Глубина просверленного отверстия	h_o(мм)	60/70

Тип дюбеля	h_min(мм)	c_min(мм)	L_0s(мм)
PR-8	100	100	200
PR-10	120	120	240

Сопротивление выдергиванию (в кН)

Материал основы	PR-8	PR-10
Бетон класса С20/25	0,41	0,84
Полнотелый керамический кирпич	0,29	0,61
Полнотелый силикатный кирпич	0,29	0,61
Ячеистый бетон	0,37	0,76

Схема монтажа

Изображение PR

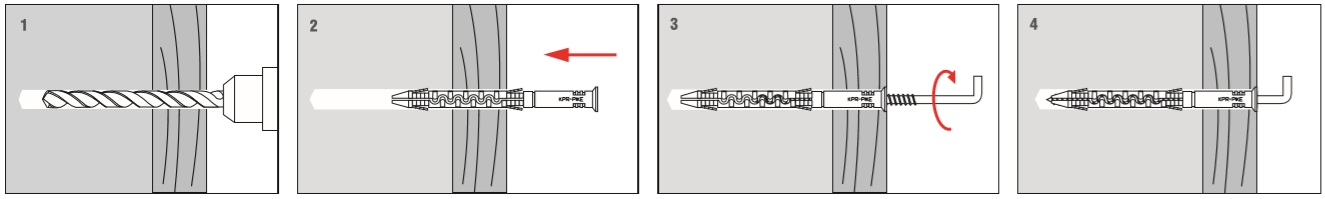

Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы. Диаметр монтажного отверстия должен быть равен диаметру дюбеля, а его глубина должна быть на 10 мм больше, чем длина дюбеля.
После этого следует тщательно отчистить отверстие от крошки и пыли
Затем дюбель плотно устанавливается в отверстие.
В дюбель устанавливают и вкручивают крюк.
