Механические анкера / LHP Распорный стальной анкер с простым крюком
Главная Механические анкера LHP Распорный стальной анкер с простым крюком
Страница: | 1-2 | 2-4 | 4-6 |   Все позиции
Анкер KLHP-10x90
Анкер LHP-10x90K
0.00
руб за шт

под заказ
Анкер KLHP-12x120
Анкер LHP-12x120K
0.00
руб за шт

под заказ
Страница: | 1-2 | 2-4 | 4-6 |   Все позиции

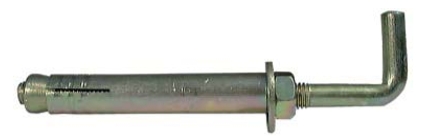

LHP Распорный стальной анкер с простым крюком


Применение

Распорный анкер LHP представляет из себя стальную втулку с распорным элементом в виде простого крюка с шайбой и гайкой. Крепление полностью изготовлено из стали, что дает высокие прочностные и огнеупорные свойства, а цинковое покрытие (минимум 12 мкм) обеспечивает надежную антикоррозионную защиту. LHP используется для подвешивания отделочных элементов и других элеметов, для которых обязательное условие - это огнестойкость. Также применяется для анкеровки системных подпор для бетонных стен. Материалом основания является конструкционных бетон, армированный и неармированный.

Материал - сталь с цинковым покрытием белого или желтого цвета

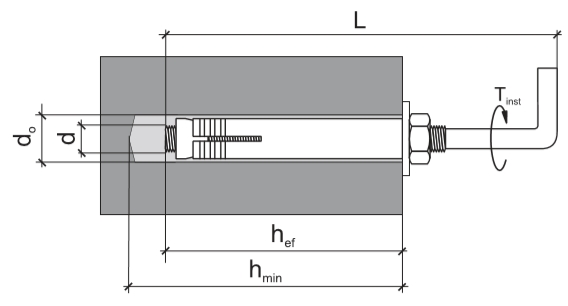

Чертеж
Чертеж

Размерный ряд

Код

Диаметр монтажного отверстия
d0 (мм)

d x L
(мм)

Минимальная глубина анкеровки  hef (мм)

Минимальная глубина монтажного отверстия
hmin (мм)

LHP-10

10

6x90

60

70

LHP-12

12

8x120

65

75

LHP-14

14

10x195

70

90

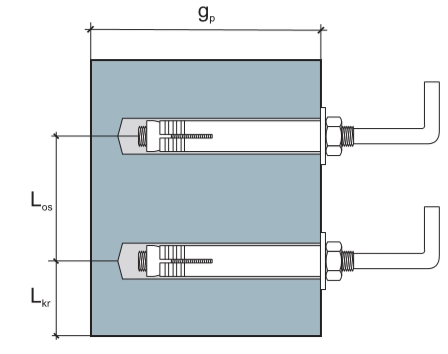

Техническая информация



где  gp - минимальная толщина материала основы,

Lkr - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.



Тип дюбеля

gp (мм)

Lkr (мм)

L0s (мм)

LHP-10

90

120

210

LHP-12

97,5

130

227,5

LHP-14

105

140

245



Прочностные характеристики

Тип дюбеля

Рекомендуемая нагрузка на вырыв  NRx (кН)

Расчетная прочность на нагрузку крепления силой под любым углом

N0 (кН)

Расчетная прочность на нагрузку крепления крутящим моментом

M0 (кН)

LHP-10

8,76

2,92

3,00

LHP-12

12,50

4,17

7,60

LHP-14

20,79

6,93

15,00
