Крепеж для теплоизоляции фасадов / LIM Дюбель для крепления теплоизоляции с металлическим гвоздем (для вент фасадов)
Главная Крепеж для теплоизоляции фасадов LIM Дюбель для крепления теплоизоляции с металлическим гвоздем (для вент фасадов)
Дюбель LIT-10x260
Дюбель LIM-10x260
0.00
руб за тыс. шт

под заказ
Дюбель LIT-10x220
Дюбель LIM-10x220
0.00
руб за тыс. шт


Дюбель LIT-10x200
Дюбель LIM-10x200
0.00
руб за тыс. шт

под заказ
Дюбель LIT-10x180
Дюбель LIM-10x180
0.00
руб за тыс. шт


Дюбель LIT-10x160
Дюбель LIM-10x160
0.00
руб за тыс. шт


Дюбель LIT-10x140
Дюбель LIM-10x140
0.00
руб за тыс. шт


Дюбель LIT-10x120
Дюбель LIM-10x120
0.00
руб за тыс. шт


Дюбель LIT-10x110
Дюбель LIM-10x110
0.00
руб за тыс. шт


Дюбель LIT-10x 90
Дюбель LIM-10x 90
0.00
руб за тыс. шт


Дюбель LIT-10x 70
Дюбель LIM-10x 70
0.00
руб за тыс. шт


LIM Дюбель для крепления теплоизоляции с металлическим гвоздем (для вент фасадов)

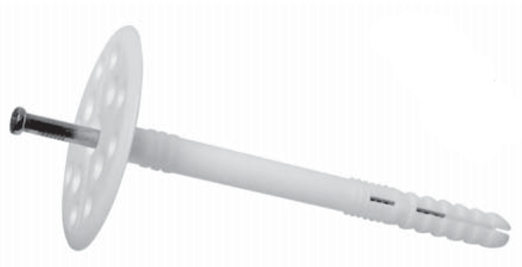

Изображение LIT

Применение

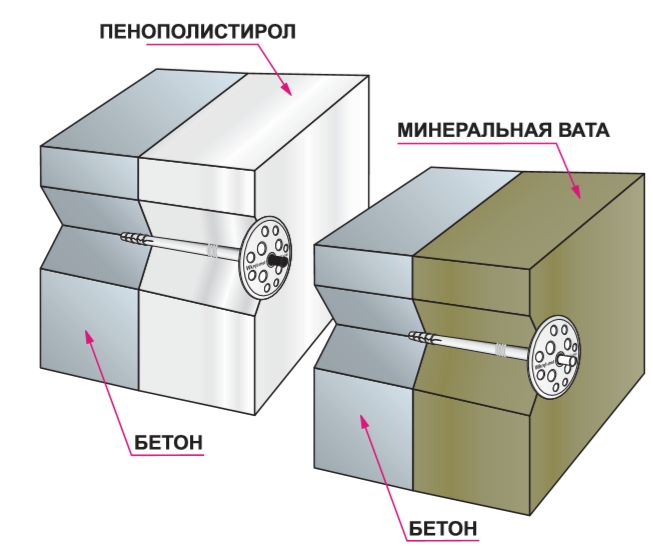

Дюбель LIM применяют для крепления теплоизоляционных материлов (пенопласта, минеральной ваты) к бетонным и кирпичным основаниям. Рекомендуется использовать в системах, выполненных по технологии навесных фасадных систем (вентилируемый фасад).

Материал
Материал основы - полиэтилен низкого давления.
Материал распорного элемента (гвоздя) - низкоуглеродистая сталь с цинковым покрытием.

Описание

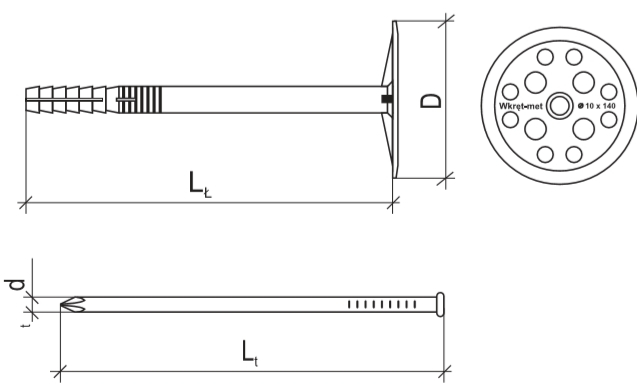

Чертеж

  • Усовершенствованная конструкция шляпки имеет большое количество полостей, увеличивающих сцепляемость наносимой шпаклевки или других отделочных материалов.
  • Длинная распорная зона обеспечивает равномерное распределение силы в материале основы.

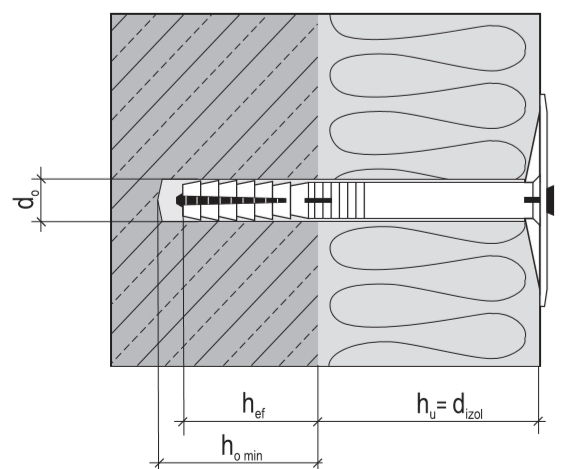

Схема крепления дюбеля



где hu  - толщина изоляционного материала,
       hо min  - глубина монтажного отверстия,

hef - минимальная глубина анкеровки,
       d0 - диаметр монтажного отверстия.


Размерный ряд

Код

dtxLt

(мм)

Диаметр сверления d0 (мм)

Мин. глубина анкеровки  hef  (мм)

Мин. глубина монтажного отверстия       h0 min (мм)

Макс. толщина изоляции     hu (мм)

Диаметр тарелки D (мм)

LIM-10x70

5,5х70

10

45

60

25

60

LIM-10x90

5,5х90

10

45

60

45

60

LIM-10x110

5,5х110

10

45

60

65

60

LIM-10x120

5,5х120

10

45

60

75

60

LIM-10x140

5,5х140

10

45

60

95

60

LIM-10x160

5,5х160

10

45

60

115

60

LIM-10x180

5,5х180

10

45

60

135

60

LIM-10x200

5,5х200

10

45

60

155

60

LIM-10x220

5,5х225

10

45

60

175

60

LIM-10x260

5,5х265

10

45

60

215

60



Несущая нагрузка

Тип дюбеля

Рекомендуемая нагрузка на вырыв при глубине анкеровки 45 мм

Бетон класса С16/20 до С50/60          (кН)

Бетон класса С12/15         (кН)

Полнотелый керамический кирпич             (кН)

LIM-10

0,25

0,15

0,20

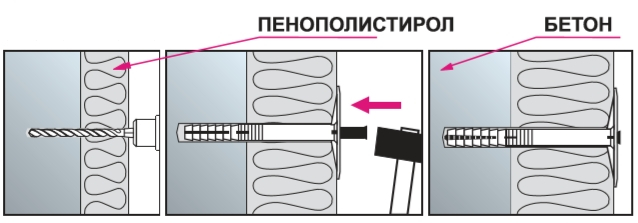

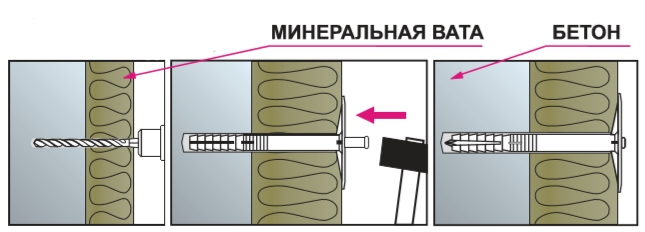

Монтаж дюбеля LFMW








  • глубина монтажного отверстия должна быть больше глубины анкеровки дюбеля на 10 мм,
  • монтажные отверстия при креплении плиты следует сверлить перпендикулярно плоскости основы,
  • отверстие перед монтажом дюбеля должно быть тщательно очищено от буровой муки,
  • минимальное расстояние от края основания должно составлять 100 мм,
  • монтаж следует начинать с полной заделки дюбеля в отверстии (при помощи легких ударов молотка),
  • после осадки дюбеля следует ввести распорный элемент (гвоздь) и, ударяя молотком, добиться полного распора всего соединителя,
  • недопустимо осуществлять монтаж дюбеля одновременно с гвоздем,
  • при выборе длины следует основываться на толщине изоляционного материала
