Крепеж для теплоизоляции фасадов / LFN Дюбель для крепления теплоизоляции с пластиковым гвоздем(для мокрых фасадов)
Главная Крепеж для теплоизоляции фасадов LFN Дюбель для крепления теплоизоляции с пластиковым гвоздем(для мокрых фасадов)
Страница: | 1-10 | 10-20 |   Все позиции
Дюбель LFN-10x300
Дюбель LFN-10x300
0.00
руб за тыс. шт


Дюбель LFN-10x260
Дюбель LFN-10x260
0.00
руб за тыс. шт

под заказ
Дюбель LFN-10x220
Дюбель LFN-10x220
0.00
руб за тыс. шт

под заказ
Дюбель LFN-10x200
Дюбель LFN-10x200
0.00
руб за тыс. шт

под заказ
Дюбель LFN-10x180
Дюбель LFN-10x180
0.00
руб за тыс. шт

под заказ
Дюбель LFN-10x160
Дюбель LFN-10x160
0.00
руб за тыс. шт


Дюбель LFN-10x140
Дюбель LFN-10x140
0.00
руб за тыс. шт

под заказ
Дюбель LFN- 8x200
Дюбель LFN- 8x200
0.00
руб за тыс. шт


Дюбель LFN- 8x180
Дюбель LFN- 8x180
0.00
руб за тыс. шт

под заказ
Дюбель LFN- 8x160
Дюбель LFN- 8x160
0.00
руб за тыс. шт

под заказ
Страница: | 1-10 | 10-20 |   Все позиции

LFN Дюбель для крепления теплоизоляции с пластиковым гвоздем(для мокрых фасадов)

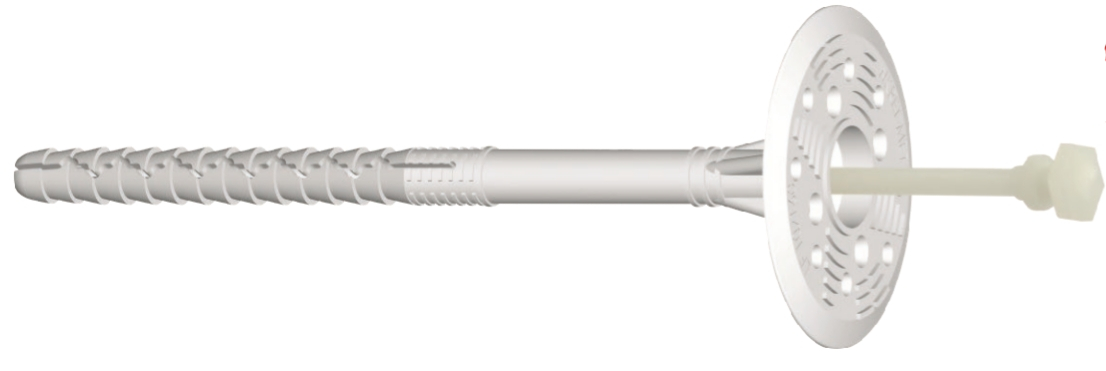

Изображение LFN

Применение

Дюбель LFN-10 используют для крепления теплоизоляционного материла - пенопласта, к  стенам из полнотелого керамического или силикатного кирпича  и пористых строительных блоков.

Материал
Материал дюбеля - полиэтилен низкого давления.
Материал распорного элемента (гвоздя) - полиамид, армированный стекловолокном.

Описание

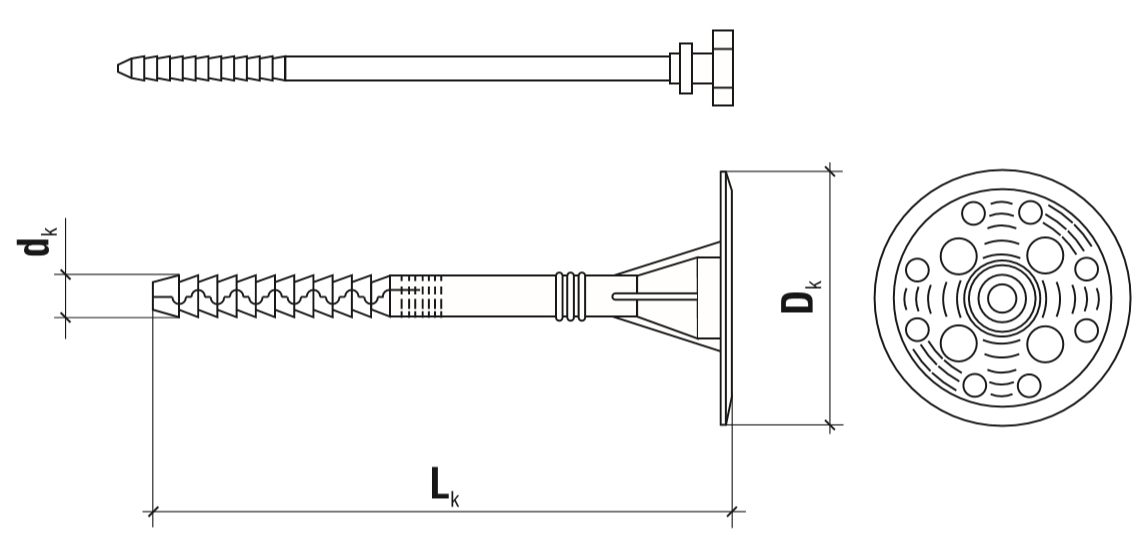

Чертеж LFN

  • Распорный элемент (гвоздь) изготовлен армированного стеклопластика, благодаря чему выдерживает существенные нагрузки во время монтажа. Также неметаллический гвоздь обладает существенным преимуществом в сравнении со стальным - предотвращает пропускание холода сквозь теплоизоляционный материал.
  • Конструкция головки распорного элемента упрощает монтаж и надежно закупоривает дюбель.
  • Ребра жесткости и утолщение под шляпкой дюбеля увеличивают жесткость всей конструкции, повышая несущую способность крепления.
  • Длинная распорная зона обеспечивает равномерное распределение силы в материале основы.
Последовательность монтажа дюбеля LFN-10

 Без предварительной фрезеровки:

Схема монтажа LMN (рис. 1)

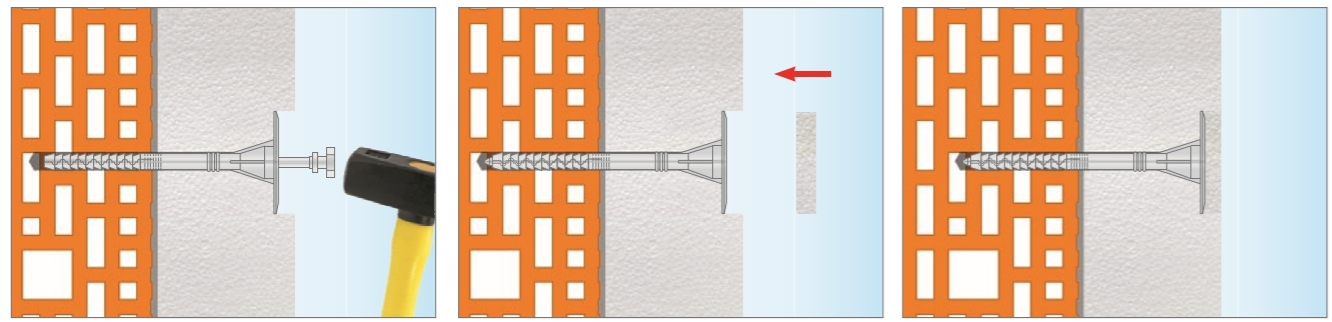

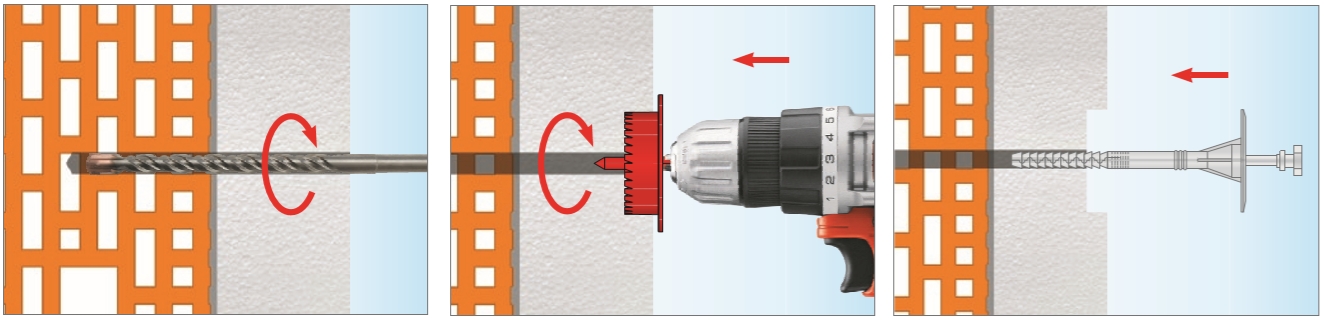

С предварительной фрезеровкой:

Схема монтажа LFN (рис. 2)
Схема монтажа LFN (рис. 3)

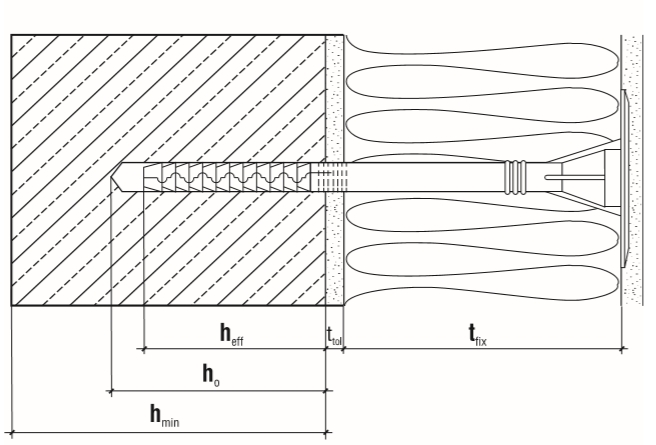

Схема крепления дюбеля
Чертеж с монтажными размерами
где  tfix - толщина слоя теплоизоляционного материала,
       ttol  - запас для учёта кривизны стен, учитывающий толщину клеевого слоя,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,

hmin - минимальная толщина материала основы (стены),


Размерный ряд

Диаметр

(мм)

Код

dkxLk

(мм)

Толщина теплоизоляционного  материала

tfix (мм)

Для новых зданий

Для старых зданий

ttol = 10 мм

ttol = 10 мм + 20 мм старой шпаклевки

без фрезеровки

с фрезеровкой

без фрезеровки

с фрезеровкой

10

LFN10140

10x140

50

70

30

50

LFN10160

10x160

70

90

50

70

LFN10180

10x180

90

110

70

90

LFN10200

10x200

110

130

90

110

LFN10220

10x220

130

150

110

130

LFN10260

10x260

170

190

150

170

LFN10300

10x300

210

230

190

210



Остальные размеры

Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

10

Диаметр шляпки

Dk (мм)

60

Длина анкерного крепления

heff (мм)

80

Глубина просверленного отверстия

ho (мм)

90

Минимальная толщина материала основы

hmin (мм)

100

Минимальное расстояние от края поверхности основы

cmin (мм)

100

Минимальное расстояние между дюбелями с гвоздем

L0s (мм)

100


Рекомендации по монтажу теплоизоляционного материала
  • глубина монтажного отверстия должна быть больше глубины анкеровки дюбеля на 10 мм,
  • монтажные отверстия при креплении плиты следует сверлить перпендикулярно плоскости основы,
  • отверстие перед монтажом дюбеля должно быть тщательно очищено от буровой муки,
  • минимальное расстояние от края основания должно составлять 100 мм,
  • монтаж следует начинать с полной заделки дюбеля в отверстии (при помощи легких ударов молотка),
  • после осадки дюбеля следует ввести распорный элемент (гвоздь) и, ударяя молотком, добиться полного распора всего соединителя,
  • недопустимо осуществлять монтаж дюбеля одновременно с гвоздем,
  • при выборе длины следует основываться на толщине изоляционного материала
