Дюбель / SMM Металлический дюбель -гвоздь
Главная Дюбель SMM Металлический дюбель -гвоздь
Страница: | 1-2 | 2-4 |   Все позиции
Дюбель-гвоздь SMM-6x65
0.00
руб за тыс. шт

под заказ
Дюбель-гвоздь SMM-6x50
0.00
руб за тыс. шт

под заказ
Страница: | 1-2 | 2-4 |   Все позиции

SMM Металлический дюбель -гвоздь


Применение
Металлический дюбель-гвоздь оптом сейчас закупают для многих строительных объектов - несмотря на то, что данный вид крепежа используется не так часто, как классические крепежи с дюбелями, в последнее время он получил широкое распространение. Металлический дюбель-гвоздь SMM используется для несъемного монтажа тонких металлических изделий, металлических профилей для гипсокартона, планок, систем перекрытий к полнотелым основаниям из камня, бетона, кирпича, для монтажа металлических конструкций. Оптимален для плотных оснований, для более рыхлых необходимо увеличение используемых элементов. Главная особенность данного крепежа - это то, что в нем дюбель, как и сам стержень, изготовлен из металла. Это дает ему массу преимуществ перед крепежами и синтетическими дюбелями. Например, металлический дюбель-гвоздь может использоваться для тех объектов, где особенно важна пожарная безопасность - этот крепеж является огнеупорным. Кроме того, металлический дюбель-гвоздь используют при монтаже долговременных конструкций - помимо его высокой сопротивляемости разрушению, этот дюбель сложно демонтировать, поэтому целесообразнее его использовать для тех объектов, которые не предполагают частую разборку.

Материал
Материал
дюбеля - сплав AL и Zn
Материал гвоздя - углеродистая сталь,  гальванически  оцинкованная


Описание
Чертеж
  • Металлический дюбель и гвоздь обладают повышенной огнеупорностью.
  • Забивной тип установки облегчает монтаж крепежа.

Размерный ряд

Диаметр

(мм)

Код

Диаметр головки дюбеля

D (мм)

dkxLk

(мм)

dwxLw

(мм)

Максимальная толщина, присоединяемого элемента tfix (мм)



6

SMM-06040

13

6,0х40

3,8х50

10



SMM-06050

13

6,0х50

3,8х60

20



SMM-06065

13

6,0х65

3,8х75

35





Техническая информация

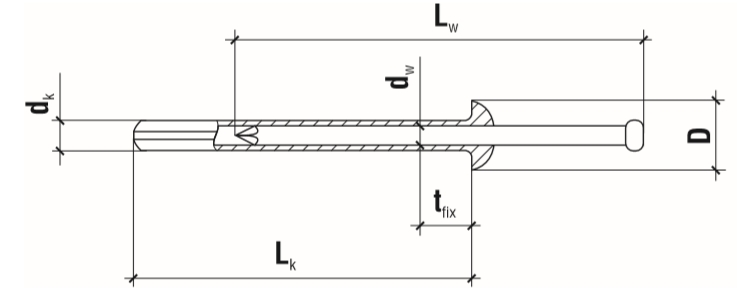

Чертеж с монтажными размерами
где  tfix - толщина присоединяемого элемента,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,

hmin - минимальная толщина материала основы,
       d0 - диаметр монтажного отверстия,
       сmin - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.



Параметр

Обозначение

Значение

Диаметр дюбеля

dk (мм)

6

Диаметр монтажного отверстия

d0 (мм)

6

Длина анкерного крепления

heff (мм)

30

Глубина просверленного отверстия

ho (мм)

40


Материал основы

SMM

Бетон класса С20/25

1,47

Полнотелый керамический кирпич

1,06



 Сопротивление выдергиванию (в кН)

Материал основы

hmin (мм)

cmin (мм)

L0s (мм)

Бетон класса С20/25

60

30

60

Полнотелый керамический кирпич

60

30

60

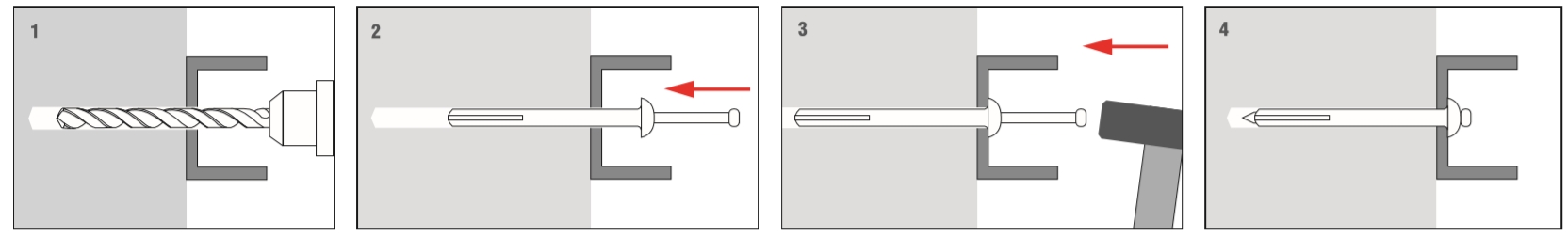

Схема монтажа

Схема монтажа


  • Монтаж дюбеля-гвоздя в заранее просверленное отверстие осуществляется с помощью ударов молотка.
  • Монтажное отверстие должно соответствовать диаметру стального дюбеля.
  • Глубина монтажного отверстия должна быть на 10 мм больше, чем длина дюбеля.
  • Перед монтажом дюбеля отверстие следует тщательно очистить от буровой муки.
