Универсальный дюбель с петельным крюком

RUO Универсальный распорный дюбель с петельным крюком

Применение

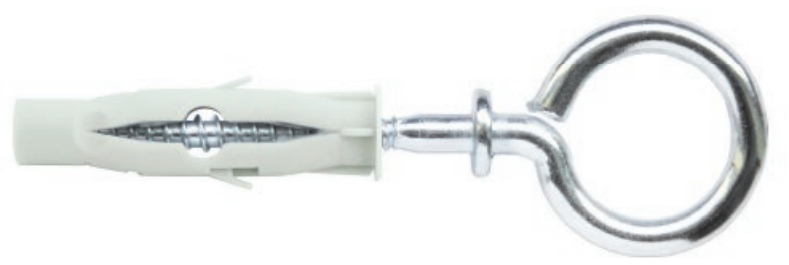

Универсальный дюбель с петельным крюком RUO представляет собой комплект из универсального нейлонового дюбеля марки KPU и шурупа-кольца. Металлический стержень имеет резьбу и загнутый в кольцо крюк на конце. Нейлоновая часть оснащена распорными элементами, которые позволяют универсальному дюбелю с петельным крюком надежно фиксироваться в материале. Также данный дюбель имеет специальный расширенный воротник, который не позволяет ему слишком глубоко уходить в основание. Также универсальный дюбель с петельным крюком оснащен специальными упорами, которые не позволяют ему прокручиваться, пока дюбель окончательно не затянут. RUO можно применять для натягивания тросиков, веревок, не воспринимающих больших нагрузок на основания из полнотелых (бетон, полнотелый кирпич, камень) и пустотелых (гипсокартон, ГВЛ, щелевой кирпич, щелевой пустотелый блок) строительных материалов. Удобно использовать для крепления изделий, снабженных специальными мебельными подвесами.

Материал
Материал дюбеля - нейлон
Материал винта крюка - низкоуглеродистая сталь с цинковым покрытием белого цвета

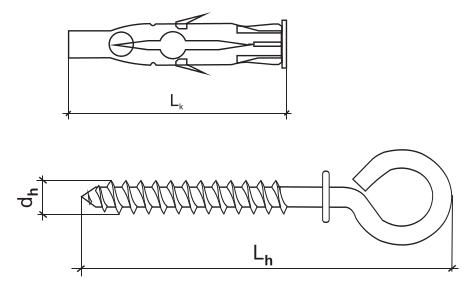

Чертеж

Размерный ряд

Код

Диаметр дюбеля

d₀ (мм)

Длина дюбеля

L_k(мм)

Длина и диаметр крюка

d_hx L_h (мм)

RUO-6

3,5х48

RUO-8

4,5х65

Техническая информация

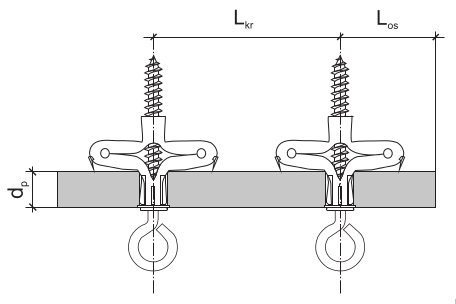

Дюбель универсальный с крюком параметры монтажа рис 2

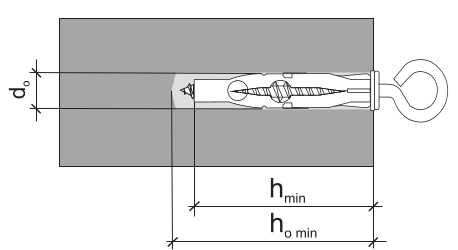

Дюбель универсальный с крюком параметры монтажа рис 1

где t_fix - толщина присоединяемого элемента,
heff - глубина анкеровки,
hо - глубина монтажного отверстия,
dp - минимальная толщина гипсокартона,
d0 - диаметр монтажного отверстия,
L0s - минимальное расстояние от края поверхности основы,
Lkr - минимальное расстояние между креплениями.

Код	d_p(мм)	L_kr(мм)	L_0s(мм)	h₀_min (мм)	h_min (мм)
RUO-6	6	70	140	45	35
RUO-8	6	100	200	60	50

Сопротивление выдергиванию (в кН)

Материал основы	RUO-6	RUO-8
Бетон класса С20/25	0,37	0,90
Полнотелый кирпич	0,30	0,75
Гипсокартон	0,22	0,25
