Универсальный дюбель с простым крюком

RUL Универсальный дюбель с простым крюком

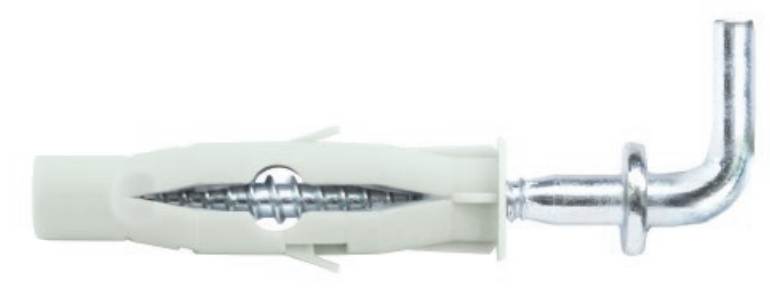

Дюбель универсальный с прямым крюком фото RUL

Применение
Крепеж RUL представляет дюбель с простым крюком. Универсальный дюбель (бабочка) марки KPU и прямой крюк (костыль) с ограничительным кольцом. Данный комплект предназначен для навешивания легких конструкций, например, зеркал, часов, картин, на стены из полнотелых (бетон, полнотелый кирпич, камень) и пустотелых строительных материалов (гипсокартон, ГВЛ, щелевой кирпич, щелевой пустотелый блок). Крепежный стержень снабжен специальными пластиковыми распорками, которые даже свое название данному виду дюбелей - их форма напоминает форму крыльев бабочки. За счет такого распорного механизма дюбель надежно крепится в стене, и при этом не портит ее поверхность при вкручивании - это особенно важно при работе, например, с хрупким гипсокартоном. При этом небольшие грузы оказываются надежно зафиксированными на стенах или потолке.

Материал
Материал дюбеля - нейлон
Материал винта крюка - низкоуглеродистая сталь с цинковым покрытием белого цвета

Описание

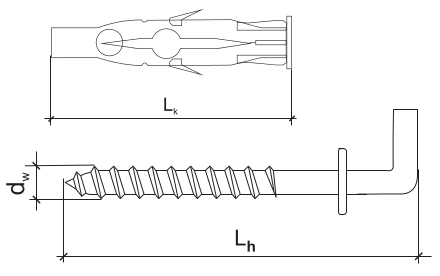

Дюбель универсальный с прямым крюком схема

Дюбель универсальный с прямым крюком схема

Цинковое покрытие предохраняет крюк от коррозии.
На теле дюбеля предусмотрены специальные лапки и выступы, удерживающие его на месте и не дающие прокру0иваться во время установки крюка.
Расширяющиеся края шляпки помогают установить дюбель правильно, не позволяя ему слишком утопиться в просверленное отверстие.

Размерный ряд

Код

Диаметр дюбеля

d₀ (мм)

Длина дюбеля

L_k(мм)

Длина и диаметр крюка

d_hx L_h (мм)

RUL-6

3,5х48

RUL-8

4,5х65

Техническая информация

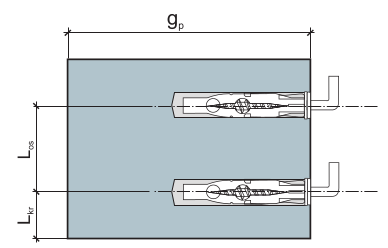

Дюбель универсальный с простым крюком параметры монтажа рис 2

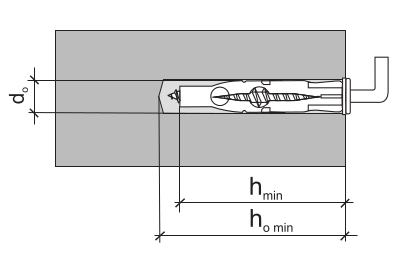

Дюбель универсальный с прямым крюком параметры монтажа рис 1

где t_fix - толщина присоединяемого элемента,
heff - глубина анкеровки,
hо - глубина монтажного отверстия,
hmin - минимальная толщина материала основы,
d0 - диаметр монтажного отверстия,
L0s - минимальное расстояние от края поверхности основы,
Lkr - минимальное расстояние между креплениями.

Код	g_p(мм)	L_kr(мм)	L_0s(мм)	h₀_min (мм)	h_min (мм)
RUL-6	70	70	140	45	35
RUL-8	100	100	200	60	50

Сопротивление выдергиванию (в кН)

Материал основы	RUL-6	RUL-8
Бетон класса С20/25	0,37	0,90
Полнотелый кирпич	0,30	0,75
Гипсокартон	0,22	0,25
