LHS Распорный стальной анкер с потолочным крюком

Применение

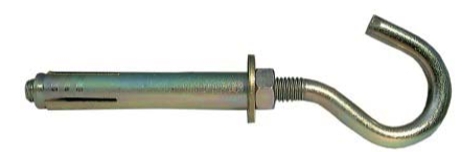

Распорный анкер LHS представляет из себя стальную втулку с распорным элементом в виде крюка с шайбой и гайкой. Крепление полностью изготовлено из стали, что дает высокие прочностные и огнеупорные свойства, а цинковое покрытие (минимум 12 мкм) обеспечивает надежную антикоррозионную защиту. LHS используется для подвешивания отделочных элементов и других элеметов, для которых обязательное условие - это огнестойкость. Также применяется для анкеровки системных подпор для бетонных стен. Материалом основания является конструкционных бетон, армированный и неармированный.

Материал - углеродистая сталь с цинковым покрытием белого или желтого цвета

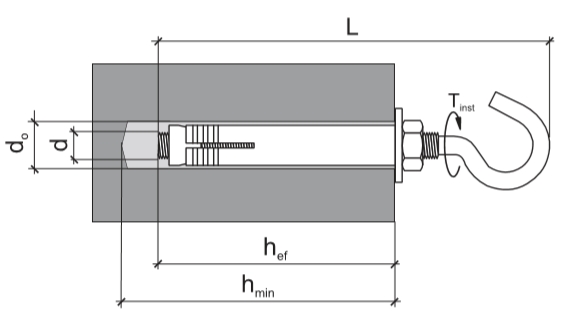

Чертеж

Размерный ряд

Код	Диаметр монтажного отверстия d₀ (мм)	d x L (мм)	Минимальная глубина анкеровки h_ef(мм)	Минимальная глубина монтажного отверстия h_min(мм)
LHS-8	8	5x85	35	45
LHS-10	10	6x115	60	70
LHS-12	12	8x130	65	75

Техническая информация

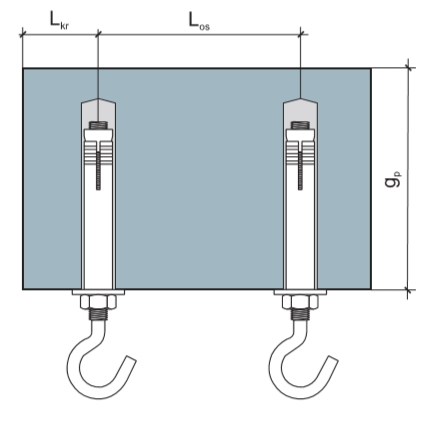

g_p- минимальная толщина материала основы,
L_kr - минимальное расстояние от края поверхности основы,
L0s - минимальное расстояние между дюбелями с шурупом.

Тип дюбеля	g_p(мм)	L_kr(мм)	L_0s(мм)
LHS-8	52,5	70	122,5
LHS-10	90	120	210
LHS-12	97,5	130	227,5

Прочностные характеристики

Тип дюбеля	Рекомендуемая нагрузка на вырыв N_Rx(кН)	Расчетная прочность на нагрузку крепления силой под любым углом N₀(кН)	Расчетная прочность на нагрузку крепления крутящим моментом M₀(кН)
LHS-8	4,84	1,61	1,90
LHS-10	8,76	2,92	3,00
LHS-12	12,50	4,17	7,60

Схема монтажа

Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы.
После этого следует тщательно отчистить отверстие от крошки и пыли.
Затем крепление устанавливается в отверстие и затягивается.
