BODB Ограничитель двери

Применение
Ограничитель двери BODB представляет собой распорный дюбель, изготовленный из полипропилена, шуруп гальванически оцинкованный, стальной, белого и желтого цвета; и ограничитель белый, серый, черный или коричневый из PCV. Используется как отбойник для внутренних дверей, у которых вес крыла относительно невелик. Материалом основания является камень, бетон, полнотелый кирпич и другие полнотелые строительные материалы.

Материал
Материал дюбеля - полипропилен
Материал шурупа - низкоуглеродистая сталь с цинковым покрытием белого и желтого цвета.

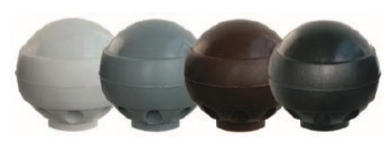

Ограничитель - PCV белого, серого, коричневого и чертного цвета.

Описание

На теле дюбеля имеется ряд распорных уступов, которые заклинивают изделие и после монтажа не дают ему выпасть из основания, при этом не допуская прокручивания при установки шурупа.
На дюбеле предусмотрен специальный бортик, предохраняющий от чрезмерного углубления крепления в монтажном отверстии.

Размерный ряд

Диаметр (мм)	Код	Цвет	Диаметр дюбеля и его длина d_kxL_k(мм)	Диаметр шурупа и его длина d_wхL_w(мм)	Минимальная глубина просверленного отверстия h_o(мм)
8	BODB-08060BI	белый	8x60	5x60	70
	BODB-08060SZ	серый	8x60	5x60	70
	BODB-08060BR	коричневый	8x60	5x60	70
	BODB-08060CZ	черный	8x60	5x60	70

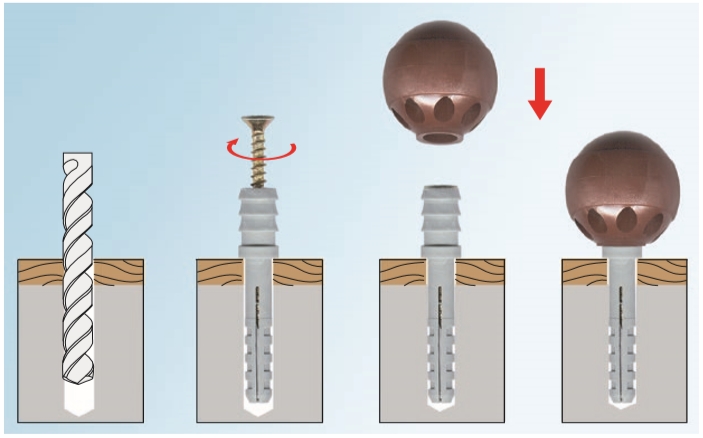

Схема монтажа

Монтаж BODB

Диаметр сверла должен быть равен диаметру дюбеля.
Глубина отверстия для заделки дюбеля должна быть на 10 мм больше, чем длина дюбеля.
Отверстия следует сверлить перпендикулярно плоскости основы.
Перед монтажом дюбеля необходимо тщательно очистить от буровой муки.
