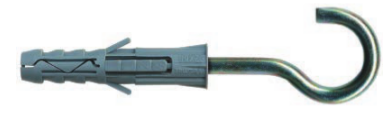

SX Распорный дюбель с потолочным крюком

Применение
Крепеж RUL представляет дюбель с простым крюком. Универсальный дюбель (бабочка) марки KPU и прямой крюк (костыль) с ограничительным кольцом. Данный комплект предназначен для навешивания легких конструкций, например, зеркал, часов, картин, на стены из полнотелых (бетон, полнотелый кирпич, камень) и пустотелых строительных материалов (гипсокартон, ГВЛ, щелевой кирпич, щелевой пустотелый блок). Крепежный стержень снабжен специальными пластиковыми распорками, которые даже свое название данному виду дюбелей - их форма напоминает форму крыльев бабочки. За счет такого распорного механизма дюбель надежно крепится в стене, и при этом не портит ее поверхность при вкручивании - это особенно важно при работе, например, с хрупким гипсокартоном. При этом небольшие грузы оказываются надежно зафиксированными на стенах или потолке.

Материал
Материал дюбеля - нейлон
Материал винта крюка - низкоуглеродистая сталь с цинковым покрытием белого цвета

Описание

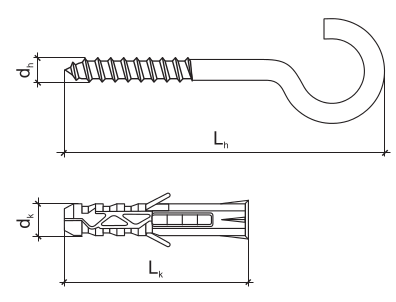

Дюбель с крюком схема

Цинковое покрытие предохраняет крюк от коррозии.
На теле дюбеля предусмотрены специальные лапки и выступы, удерживающие его на месте и не дающие прокру0иваться во время установки крюка.
Расширяющиеся края шляпки помогают установить дюбель правильно, не позволяя ему слишком утопиться в просверленное отверстие.

Размерный ряд

Код	Диаметр дюбеля d₀ (мм)	Длина дюбеля L_k(мм)	Длина и диаметр крюка d_hx L_h (мм)
SX-6	6	30	4,0x55
SX-8	8	40	4,5x65
SX-10	10	50	5,5x90
SX-12	12	60	7,5x97

Техническая информация

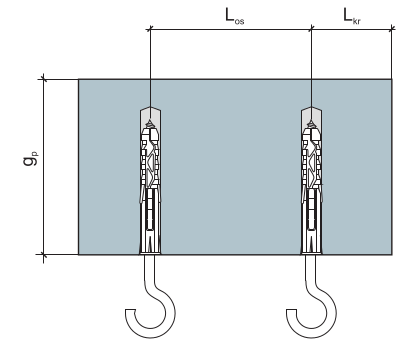

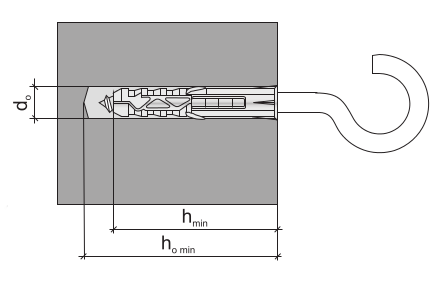

Дюбель-крюк параметры монтажа рис 2

где t_fix - толщина присоединяемого элемента,
      heff - глубина анкеровки,
      hо - глубина монтажного отверстия,
      hmin - минимальная толщина материала основы,
      d0 - диаметр монтажного отверстия,
      L0s - минимальное расстояние от края поверхности основы,
      Lkr - минимальное расстояние между креплениями.

Код	g_p(мм)	L_kr(мм)	L_0s(мм)	h₀_min (мм)	h_min (мм)
SX-6	60	45	90	40	30
SX-8	80	60	120	50	40
SX-10	100	75	150	60	60
SX-12	120	90	180	70	60

Сопротивление выдергиванию (в кН)

Материал основы	SX-6	SX-8	SX-10	SX-12
Бетон класса С20/25	*	0,10	0,20	0,25
Полнотелый кирпич	*	*	*	0,15
Ячеистый бетон	**	**	**	0,10

* - только для неконструкционных соединений;
**- не рекомендовано использование.
