KRW потолочный анкер-клин - «Wkret-met» - потолочный анкер-клин

KRW потолочный анкер-клин

Применение
Анкер-клин KRW используется для крепления подвесных конструкций, например, люстр, карнизов, потолков, коробов, направляющих, планок, - к основе из бетона, полнотелого кирпича и натурального камня. Анкер-клин изготавливается из прочной углеродистой стали, с цинковым покрытием, предохраняющим крепеж от коррозии. Т.к. крепеж целиком изготовлен из металла, он обладает неплохой огнеупорной стойкостью.

Материал
Углеродистая сталь с цинковым покрытием белого цвета.

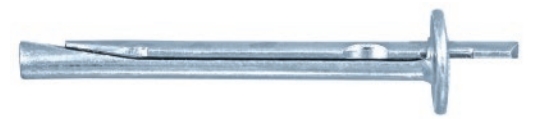

Описание

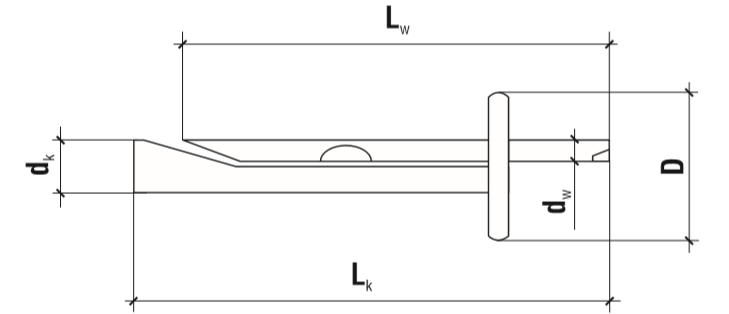

Чертеж

Металлический дюбель и гвоздь обладают повышенной огнеупорностью.
Забивной тип установки облегчает монтаж крепежа.
Клиновидная форма анкера облегчает монтаж.
Широкий бортик анкера обеспечивает надежный прижим прикрепляемого элемента.

Размерный ряд

Диаметр (мм)	Код	Диаметр головки дюбеля D (мм)	d_kxL_k (мм)	d_wxL_w (мм)	Максимальная толщина, присоединяемого элемента t_fix(мм)

6	KRW-06035	15	6,0х32,5	5,7x43	5
	KRW-06065	15	6,0х62,5	5,7x68	30

Техническая информация

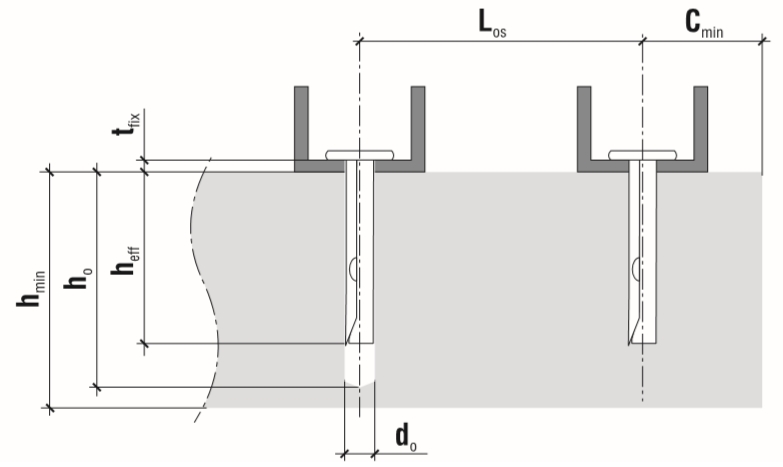

Чертеж с монтажными размерами

где t_fix - толщина присоединяемого элемента,
heff - глубина анкеровки,
hо - глубина монтажного отверстия,
hmin - минимальная толщина материала основы,
d0 - диаметр монтажного отверстия,
сmin - минимальное расстояние от края поверхности основы,
L0s - минимальное расстояние между дюбелями с шурупом.

Параметр	Обозначение	Значение
Диаметр дюбеля	d_k(мм)	6
Диаметр монтажного отверстия	d₀ (мм)	6
Длина анкерного крепления	h_eff(мм)	28
Глубина просверленного отверстия	h_o(мм)	35

Материал основы	KRW
Бетон класса С20/25	2,56
Полнотелый керамический кирпич	1,0

Сопротивление выдергиванию (в кН)

Материал основы	h_min(мм)	c_min(мм)	L_0s(мм)
Бетон класса С20/25	60	30	60
Полнотелый керамический кирпич	60	30	60

Монтаж анкер-клина

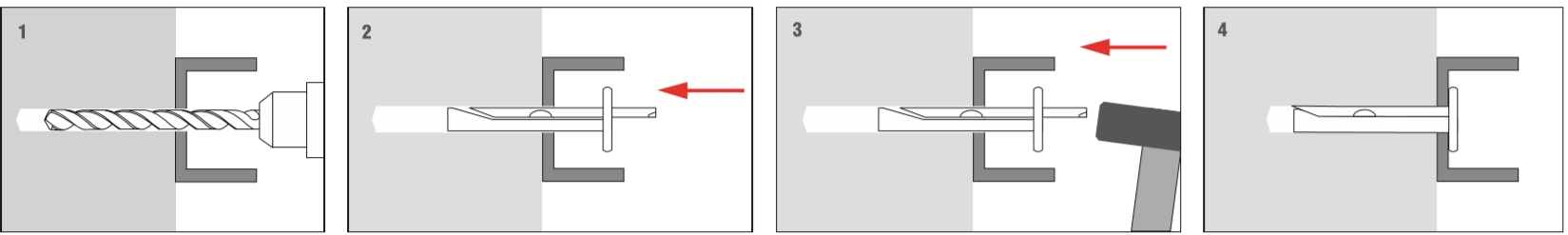

Схема монтажа

Монтаж анкер-клина в заранее просверленное отверстие осуществляется с помощью ударов молотка.
Монтажное отверстие должно соответствовать диаметру стального дюбеля.
Глубина монтажного отверстия должна быть на 10 мм больше, чем длина дюбеля.
Перед монтажом дюбеля отверстие следует тщательно очистить от буровой муки.
