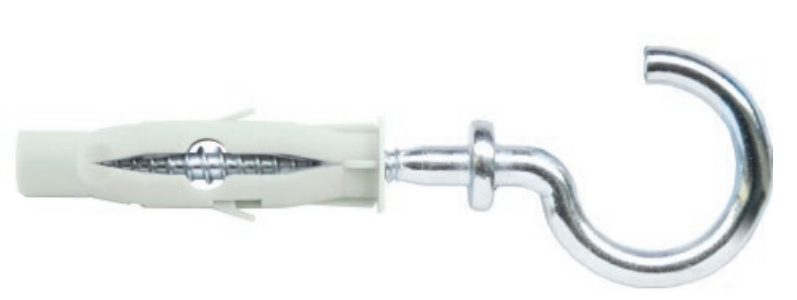

RUC Универсальный распорный дюбель с потолочным крюком

Применение
Крепежный элемент RUC состоит из универсального нейлонового дюбеля марки KPU и шурупа-крючка. крючок снабжен ограничительным кольцом. Данный комплект предназначен для натягивания тросиков, веревок, не воспринимающих больших нагрузок к основаниям из полнотелых и пустотелых строительных материалов. Пустотелые материалы: гипсокартон, ГВЛ, щелевой кирпич, щелевой пустотелый блок.
Полнотелые материалы: бетон, полнотелый кирпич, камень.

Материал
Материал дюбеля - нейлон
Материал винта крюка - низкоуглеродистая сталь с цинковым покрытием белого цвета

Описание

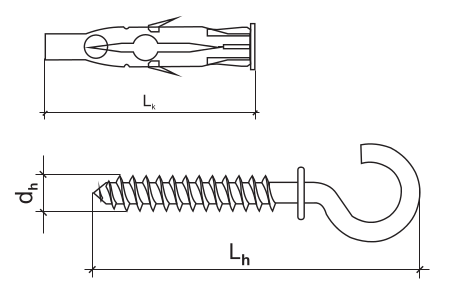

Дюбель универсальный с крюком схема

Цинковое покрытие предохраняет крюк от коррозии.
На теле дюбеля предусмотрены специальные лапки и выступы, удерживающие его на месте и не дающие прокручиваться во время установки крюка.
Расширяющиеся края шляпки помогают установить дюбель правильно, не позволяя ему слишком утопиться в просверленное отверстие.

Размерный ряд

Код

Диаметр дюбеля

d₀ (мм)

Длина дюбеля

L_k(мм)

Длина и диаметр крюка

d_hx L_h (мм)

RUC-6

3,5х48

RUC-8

4,5х65

Техническая информация

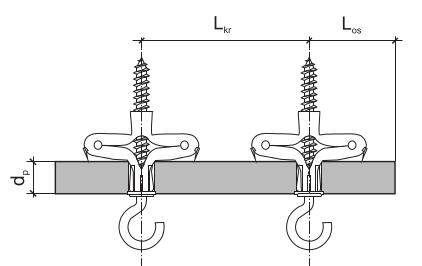

Дюбель универсальный с крюком параметры монтажа рис 2

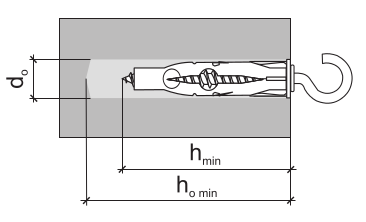

Дюбель универсальный с крюком параметры монтажа рис 1

где t_fix - толщина присоединяемого элемента,
heff - глубина анкеровки,
hо - глубина монтажного отверстия,
hmin - минимальная толщина материала основы,
d0 - диаметр монтажного отверстия,
L0s - минимальное расстояние от края поверхности основы,
Lkr - минимальное расстояние между креплениями.

Код	d_p(мм)	L_kr(мм)	L_0s(мм)	h₀_min (мм)	h_min (мм)
RUC-6	6	70	140	45	35
RUC-8	6	100	200	60	50

Сопротивление выдергиванию (в кН)

Материал основы	RUC-6	RUC-8
Бетон класса С20/25	0,37	0,90
Полнотелый кирпич	0,30	0,75
Гипсокартон	0,22	0,25

Установленное крепление RUC

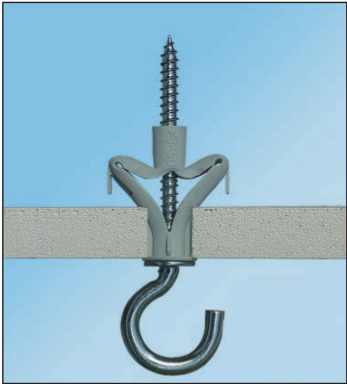

Работа дюбеля универсального в листе гипсокартона фото

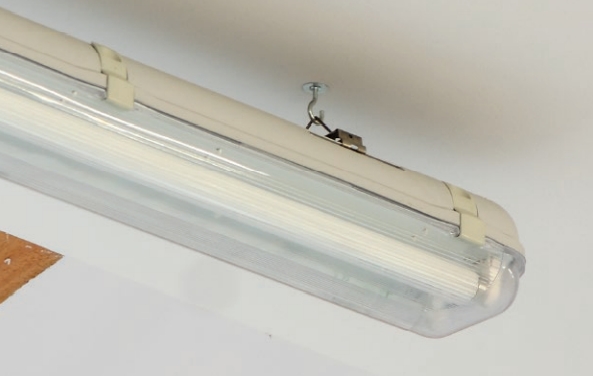

Пример применения
