KPK Фасадный дюбель гвоздь с шурупом

Применение

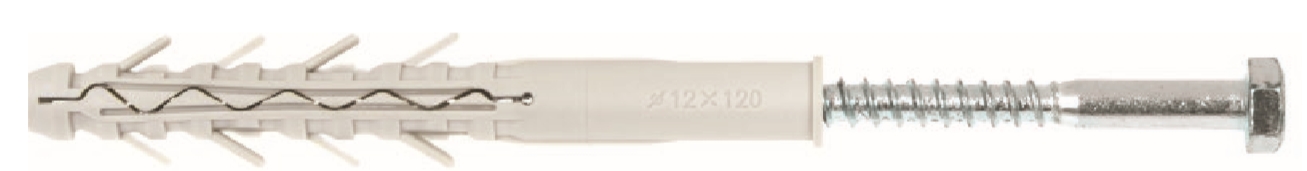

Дюбель с шурупом KPK применяется для крепления элементов к пустотелым основаниям – щелевому блоку, газобетону, дырчатому кирпичу, легкому бетону, насадочному кирпичу. С помощью такого дюбеля можно выполнять крепление деревянных брусков, оконных рам, металлических профилей (при создании теплоизоляции фасада здания). KPK состоит из распорного дюбеля и шурупа с головкой в форме шестигранника.
Изготовлен дюбель из нейлона – надежного и долговечного полимера, сохраняющего свои характеристики даже при температурных перепадах от -40 до +80ºС, поэтому этот дюбель применяется для внешних работ.

Материал
Материал дюбеля - нейлон
Материал винта - низкоуглеродистая сталь с цинковым покрытием белого цвета

Описание

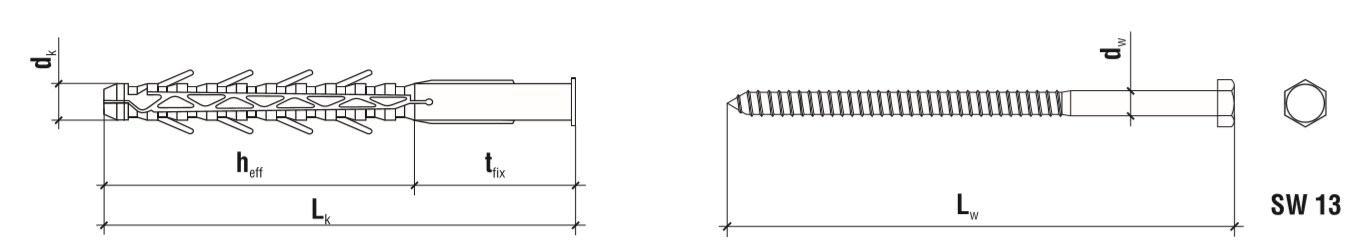

Чертеж KPK

Торцевая шестигранная головка (SW-13) позволяет закрутить винт c необходимой силой, например, с помощью динамометрического ключа. Шестигранная головка обладает повыенной износостойкостью и облегчает монтаж шурупа.
Рельефная поверхность дюбеля с усикам не позволяют ему проворачиваться и выпадать из отверстия во время монтажа.
Длина дюбеля варируется до 200 мм, это позволяет присоединять материалы толщиной 120 мм.
Удлиненная форма дюбеля обеспечивает точное центрирование шурупа.

Размерный ряд

Диаметр (мм)	Код	d_kxL_k (мм)	d_wxL_w (мм)	Максимальная толщина, присоединяемого элемента t_fix(мм)	Тип шлица
Диаметр (мм)	Код	d_kxL_k (мм)	d_wxL_w (мм)		SW
16	KPK-12100	12x100	8,0x100	20	SW-13
	KPK-12120	12x120	8,0x120	40	SW-13
	KPK-12140	12x140	8,0x140	60	SW-13
	KPK-12160	12x160	8,0x160	80	SW-13
	KPK-12180	12x180	8,0x180	100	SW-13
	KPK-12200	12x200	8,0x200	120	SW-13

Техническая информация
Чертеж с монтажными размерами

где t_fix - толщина присоединяемого элемента,
       heff - глубина анкеровки,
       hо  - глубина монтажного отверстия,
       hmin - минимальная толщина материала основы,
       d0 - диаметр монтажного отверстия,
       сmin - минимальное расстояние от края поверхности основы,
       L0s - минимальное расстояние между дюбелями с шурупом.

Параметр	Обозначение	Значение
Диаметр дюбеля	d_k(мм)	12
Диаметр монтажного отверстия	d₀ (мм)	12
Длина анкерного крепления	h_eff(мм)	80
Глубина просверленного отверстия	h_o(мм)	90

Материал основы	h_min(мм)	c_min(мм)	L_0s(мм)
Бетон класса С20/25	160	80	160
Полнотелый керамический кирпич	160	80	160
Полнотелый силикатный кирпич	160	80	160
Перфорированный керамический кирпич	160	80	160
Ячеистый бетон	160	80	160

Сопротивление выдергиванию (в кН)

Материал основы	KPK
Бетон класса С20/25	1,74
Полнотелый керамический кирпич	0,52
Полнотелый силикатный кирпич	0,93
Перфорированный керамический кирпич	0,39
Ячеистый бетон	0,19

Монтаж дюбеля с винтом

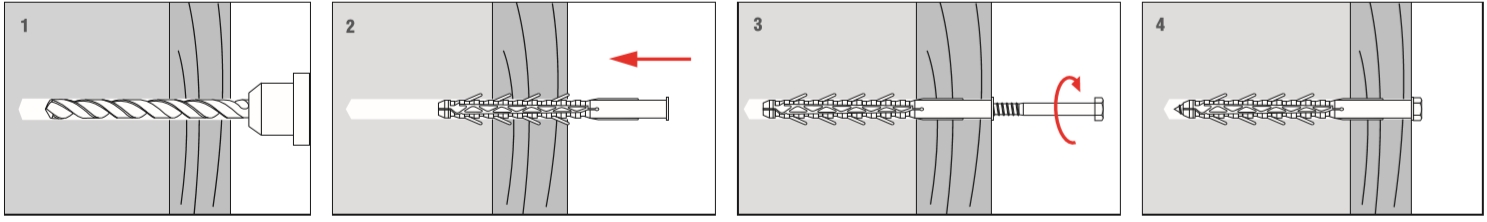

Схема монтажа

Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы. Диаметр монтажного отверстия должен быть равен диаметру дюбеля, т.е. 16 мм.
Затем дюбель плотно устанавливается в отверстие с момощью гаечного ключа.
В дюбель устанавливают и вкручивают винт, который должен проходить сквозь закрепляемый элемент.

Рекомендации по монтажу:

при монтаже делать отверстие необходимо перпендикулярно плоскости основания;
отверстие по длине должно превышать длину дюбеля на 10 мм, а по диаметру должно соответствовать диаметру дюбеля. При монтаже шуруп вкручивается в дюбель через прикрепляемый элемент.
