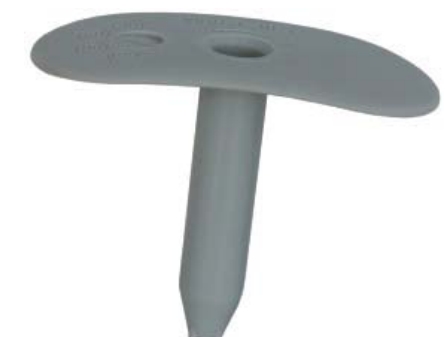

LINOW Дюбель для мягких изоляционных материалов (овальный)

Применение
Дюбель LINOW применяют для крепления мягких теплоизоляционных материлов (например, минеральной ваты, пенополистирол) к плоской кровле. Рекомендуется использовать для крепления краев скатов. Дюбель LINOW используется вместе с саморезами и шурупами, выбираемыми в зависимости от материала основания.
Материалы основания - бетон класса С12/15 до С50/60, керамический и силикатный кирпич, ячеистый бетон.

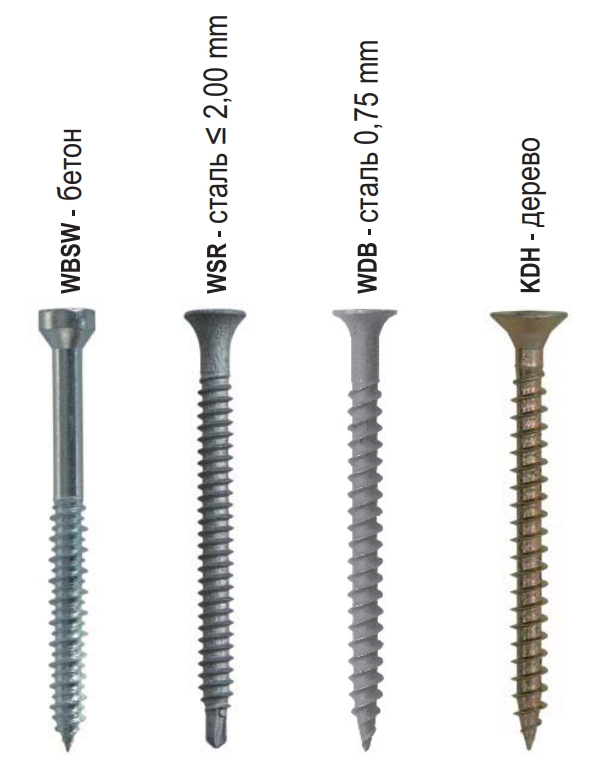

Используемые саморезы

Материал - нейлон

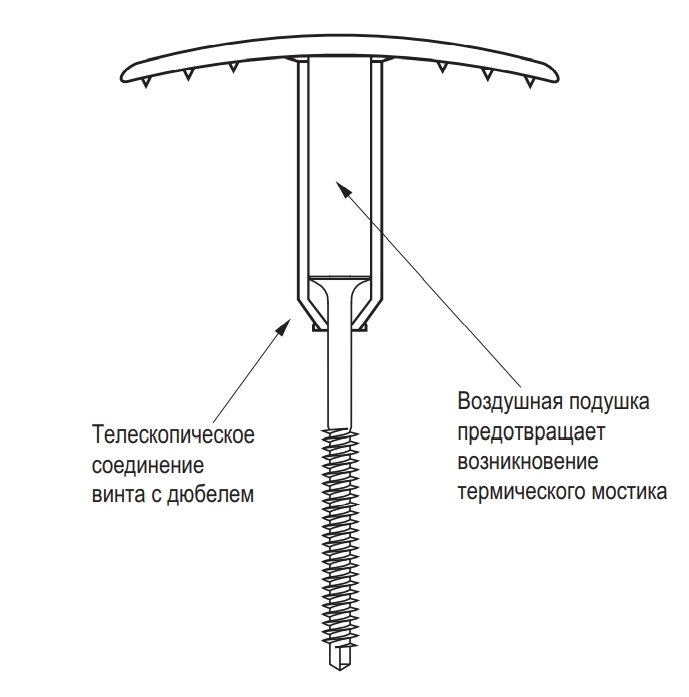

Чертеж

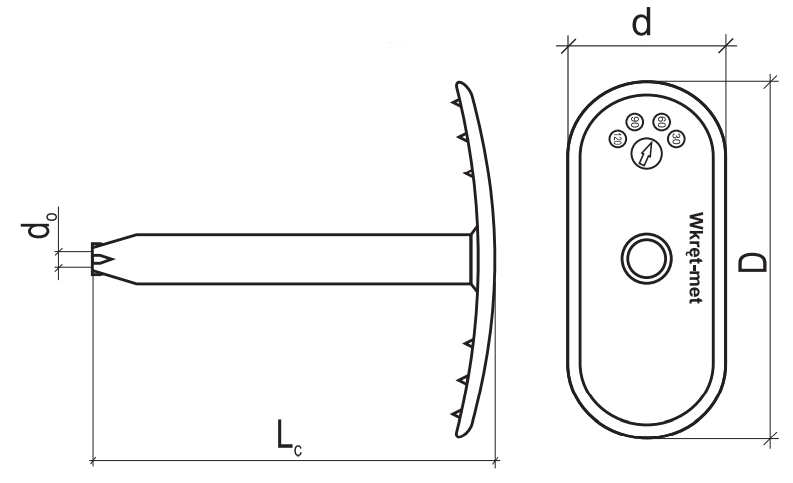

Чертеж LINOW

Размерный ряд

Код	Полная длина L_с(мм)	Внутренний диаметр d₀ (мм)	Наружный диаметр d_w (мм)	Диаметр тарелки D/d (мм)	Толщина изоляции L_u (мм)
LINOW 30	30	5	10	80/40	45-60
LINOW 60	60	5	10	80/40	75-120
LINOW 90	90	5	10	80/40	105-180
LINOW 120	120	5	10	80/40	135-240

Несущая нагрузка

Дюбель + саморез	Рекомендуемая нагрузка на вырыв
Дюбель + саморез	Сталь толщиной 0,75 мм (кН)	Сталь толщиной 1,00 мм (кН)
LINOW+WSR	0,3	0,6

Дюбель + саморез	Сила прижатия теплоизоляции
	Пенополистирол толщиной 50 мм		Минеральная вата толщиной 100 мм
	Разрушающая нагрузка (кН)	Рекомендуемая нагрузка (кН)	Разрушающая нагрузка (кН)	Рекомендуемая нагрузка (кН)
LINOW+WSR	0,27	0,11	0,33	0,13
LINOW+WBSW	0,27	0,11	0,33	0,13

Код	Рекомендуемая нагрузка на вырыв
Код	Глубина анкеровки (мм)	Бетон (кН)	Полнотелый керамический кирпич (кН)	Полнотелый силикатный кирпич (кН)	Бетон ячеистый (кН)
WBSW – 6,3	30	3,75	1,56	1,92	-
	40	4,97	2,57	2,23	0,11
	50	4,97	2,57	2,23	0,33

Код	Несущая нагрузка
Код	Толщина профлиста (мм)	Расчетная нагрузка на вырыв (кН)	Расчетная нагрузка на срез (кН)
WSR – 4,8	0,75	0,30	0,80
	1,00	0,60	1,30
	1,25	0,60	1,80

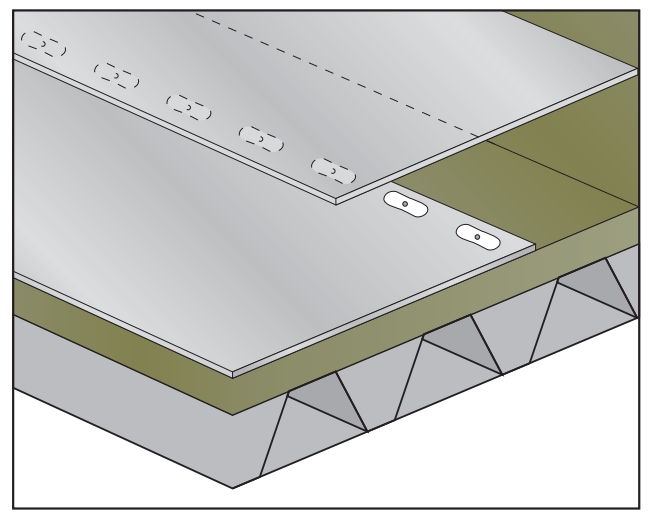

Монтаж дюбеля

Длину дюбеля следует подбирать в пределах от 0,5d - (d-15 мм), где d - тощина изоляционного слоя;
Количество дюбеляей следует выбирать исходя из несущей нагрузки используемых саморезов;
Расстояние между дюбелями в одном ряду должно быть более 20 см;
Растояния между рядамине должно быть более 100 см;
При монтаже в бетонное основание необходимо предварительное сверление.
